I-PEX 82882-100B-02-D 300mm 长度定制极细同轴线束替代品

一、产品介绍：I-PEX CABLINE-SS 14Pin 极细同轴线束

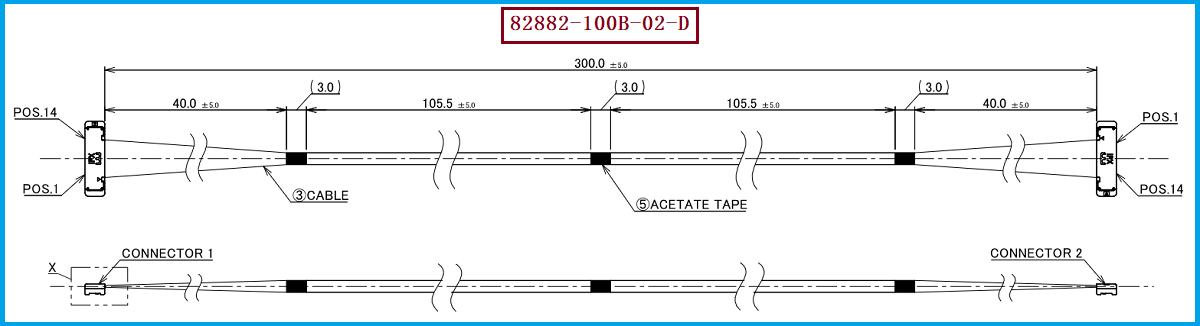

I-PEX 82882-100B-02-D 是 CABLINE-SS 系列的一款 14Pin 极细同轴线束，原厂图纸编号为 82882C0，采用 40AWG 极细同轴线材，标称长度为 300mm，线位定义为 1-N。CABLINE-SS 系列采用 0.4mm 端子间距，具有直角插接、水平出线的结构特点，结合高度约为 1.65±0.2mm，适合笔记本电脑、显示模组、摄像头模组及其他内部空间有限的电子设备。极细同轴线束能够在紧凑空间中实现多通道信号连接，并通过同轴结构帮助控制外部电磁干扰。我司专注于极细同轴线束的研发与生产制造，可根据客户提供的原厂图纸、样品及设备接口要求，评估并生产相应的兼容替代产品，为工程师和采购人员提供更多供应选择。

二、核心技术知识：不同 AWG 线径对传输性能的影响

AWG 是美国线规标准，数值越小，导体通常越粗；数值越大，导体通常越细。对于极细同轴线束，常见的 AWG36、AWG38、AWG40 和 AWG42 等规格，在导体电阻、线缆外径、布线空间及载流能力方面存在差异。一般而言，较粗的导体通常具有较低的直流电阻，而较细的线材更有利于满足高密度、小型化的布线需求。不过，高速信号传输效果并不能仅凭 AWG 线径判断，还与特性阻抗、绝缘介质、屏蔽结构、线束长度、连接器端接及工作频率等因素有关。I-PEX CABLINE-SS 系列支持多种线材规格，但不同线规不能在未经验证的情况下直接互换。工程师应结合信号速率、阻抗要求和整机布局评估合适的线径，并通过必要的插入损耗、串扰及信号完整性测试确认实际表现。

三、连接器与线位配置：确保替代产品匹配原有设计

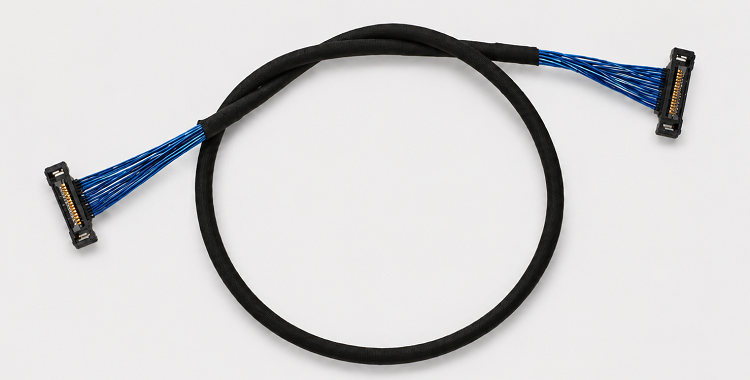

在进行 82882-100B-02-D 兼容替代时，应重点核对 14Pin 配置、40AWG 线材、300mm 标称长度及 1-N 线位定义，并根据原厂图纸确认针脚映射、尺寸公差和端接方式。该产品涉及的线材端连接器型号为 20373-R14T-06，其对应 CABLINE-SS 14Pin 插头外壳，不能简单等同于完整的插头线束组件；实际生产还需核对配套金属盖板、线缆端接结构及板端连接器的匹配情况。对于工程师，替代方案应确保机械尺寸、线序和电气要求符合原有设计；对于采购人员，则应明确产品型号、材料规格、长度公差及验收标准，以降低样品验证、批量导入和后续供货中的不确定性。我们公司可提供：I-PEX 82882-100B-02-D 兼容替代线束方案，可根据客户图纸和应用要求开展定制制造与适配评估。

四、选型和兼容与替代方案参考及建议

针对该型号的替代选型，建议优先保持原有 14Pin 连接器配置、40AWG 线材、300mm 长度和 1-N 线位定义，再根据项目需求评估是否需要调整线材规格或结构。如果计划将 AWG40 改为 AWG36、AWG38 或 AWG42，应同步确认线缆外径、弯折空间、端接适配性、特性阻抗和高速传输性能，并通过样品测试验证，避免只因线径相近便直接替换。I-PEX 系列资料中提及的高速传输指标具有相应测试条件，例如连接器针数、线规、阻抗和线长等，因此不能将系列宣传指标直接视为本款 14Pin、300mm 线束的性能保证。我司可依据客户提供的图纸、样品及设备端接口信息，对连接器配置、线材规格、线序及加工结构进行评估，协助客户制定适合实际应用的兼容替代方案；最终适配结果应以图纸核对、样品测试和双方确认的技术规范为准。

五、总结

随着电子设备不断向轻薄化、高密度和高速化发展，极细同轴线束在信号连接、空间布局和可靠性方面发挥着重要作用。选择合适的线规，不仅需要考虑导体粗细，还应综合评估阻抗匹配、信号损耗、屏蔽效果、线束长度和连接器端接等因素。对于工程师，充分验证替代线束的机械与电气性能，有助于降低设计变更风险；对于采购人员，明确型号、规格和验收要求，则有利于评估替代供货的可行性。我司可围绕 I-PEX 82882-100B-02-D 提供极细同轴线束兼容替代及定制制造服务，协助客户完成规格确认、样品验证和量产导入。总结而言，可靠的极细同轴线束替代方案应建立在规格匹配与实际测试的基础上，而不是单纯比较 AWG 线径；欢迎根据项目图纸与应用需求洽谈定制合作。
