I-PEX 83010-100B-01-D 100mm 长度定制极细同轴线束替代品

一、14 Pin 精密互连：满足高速电子设备的连接需求

在笔记本电脑、超薄显示设备、摄像头模组及其他精密电子设备中，极细同轴线束承担着重要的高速信号传输任务。线束的尺寸、线材结构、连接器匹配及端接质量，都会影响设备内部互连的稳定性。本次介绍的 I-PEX 83010-100B-01-D 极细同轴线束，对应 14 Pin、标称长度 100 mm 的线束配置，采用 40AWG 极细同轴线，线材端连接器型号为 20373-R14T-06。其配套 CABLINE-SS 系列连接器具有 0.4 mm 端子间距及低高度结构，适合空间紧凑的设备内部布线。对于工程师而言，选择此类线束需要兼顾机械空间、信号性能与连接可靠性；对于采购人员而言，准确核对产品料号、线长、连接器型号和线材规格，有助于提高选型效率，为后续兼容替代评估提供明确依据。

二、极细同轴线束长度差如何影响高速信号同步？

高速信号沿线缆传输需要一定时间，因此，线束长度差可能造成信号传播时延差，并影响多通道系统的时序一致性。在高速显示、摄像头模组及多通道数据传输应用中，如果各信号通道的线长存在偏差，可能压缩系统的时序裕量，增加信号同步设计与调试的难度。实际影响不仅取决于线长差，还与线缆传播速度、接口速率、信号编码方式及系统时序预算有关，因此不能单凭线长差判断设备一定会出现同步异常。工程师应依据具体接口要求控制线长公差，并关注裁线精度、端接位置及布线路径的一致性；采购人员则应确认供应商能否按照图纸和技术协议稳定生产，并提供必要的尺寸检验及电气测试记录。对于 100 mm 标称长度的 I-PEX 83010-100B-01-D，合理的线长控制和一致的制造工艺，有助于降低由线束差异引入的时延变化，为高速信号同步和设备稳定运行提供支持。

三、40AWG 线材与连接器匹配：兼顾空间、信号和制造质量

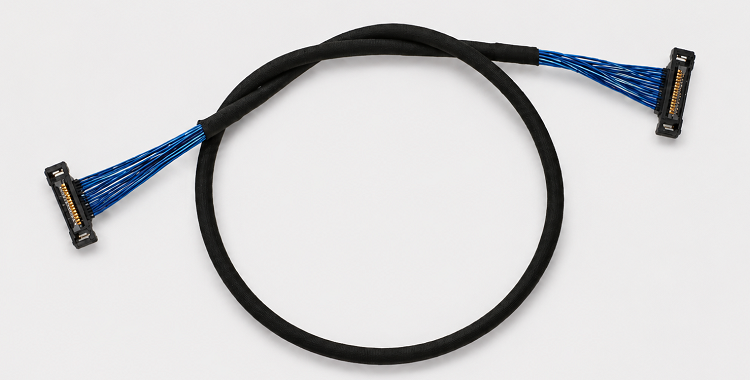

极细同轴线束的兼容替代并非只需满足外观和尺寸相似，还需要综合评估线材及连接器的匹配情况。本型号采用 40AWG 极细同轴线，线材端连接器型号为 20373-R14T-06，选型时应重点核对 14 Pin 配置、连接器外形尺寸、端子排列、线序定义、线缆外径及端接结构。同时，高速应用还需要关注特性阻抗、插入损耗、回波损耗、串扰和屏蔽连接等因素，必要时应通过样品测试验证其与整机电路的适配性。对于工程师而言，建议在设计阶段明确线长公差、布线空间和电气性能要求；对于采购人员而言，应将型号一致性、检验标准、批次稳定性及样品验证流程纳入供应商评估。通过从结构、电气和制造工艺多个维度进行核对，才能更全面地判断替代线束是否适用于目标设备。

四、选型和兼容与替代方案参考及建议

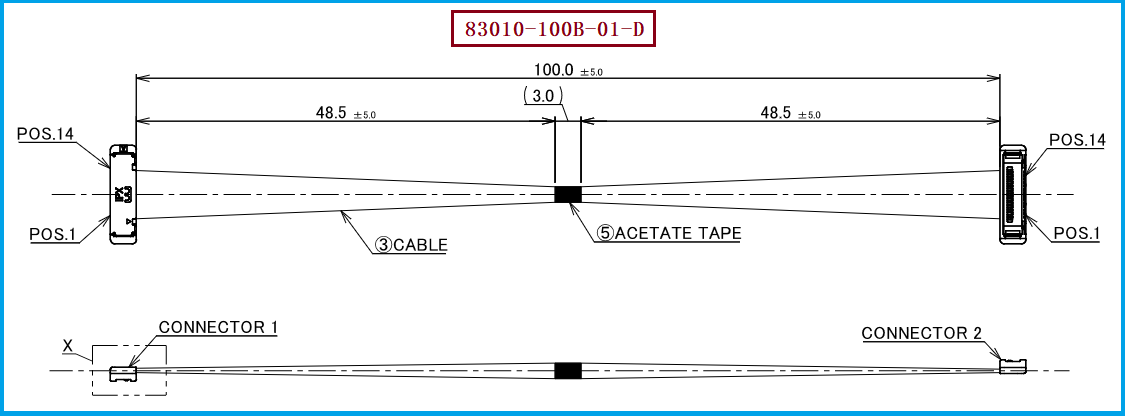

针对 I-PEX 83010-100B-01-D，建议以原始 PDF 图纸及实际应用要求为依据，确认线束长度、14 Pin 配置、两端连接器结构、40AWG 线材规格及 20373-R14T-06 连接器相关要求，并进一步核实线序、端接尺寸、线缆电气特性和机械配合关系。对于高速信号应用，建议通过导通测试、尺寸检测及适用的信号完整性测试，验证替代产品是否满足项目要求。我们公司专注于极细同轴线束生产制造，可根据客户提供的产品图纸、样品和技术要求开展兼容替代评估。我们公司可提供：I-PEX 83010-100B-01-D 兼容替代线束方案，围绕 40AWG 极细同轴线材、连接器端接、线长控制及成品一致性进行制造开发，协助工程师评估技术适配性，并帮助采购人员拓展供应渠道、提高选型灵活性。实际兼容程度应以双方确认的技术规格、样品测试结果和整机验证结果为准。

五、总结

极细同轴线束虽然体积小，却是精密电子设备内部高速信号链路的重要组成部分。对于 I-PEX 83010-100B-01-D 这类 14 Pin、100 mm、40AWG 线束，线长一致性、线材电气特性、连接器匹配和端接质量都是兼容替代过程中值得关注的关键因素。我们公司可根据客户项目需求提供极细同轴线束兼容替代方案，重视产品尺寸、线材规格、端接工艺与批量制造一致性，帮助客户开展替代产品评估，为工程设计和采购选型提供支持。

我是【恒大电子产品网】，我们专业提供 eDP、MIPI、USB3.X/4、LVDS 等高速极细同轴线束的定制与兼容替代服务，如需技术支持请联系：王先生 18013280587（微信同号）。
