I-PEX 83011-100B-01-D 200mm 长度定制极细同轴线束替代品

一、产品介绍：14Pin 极细同轴线束，满足精密设备连接需求

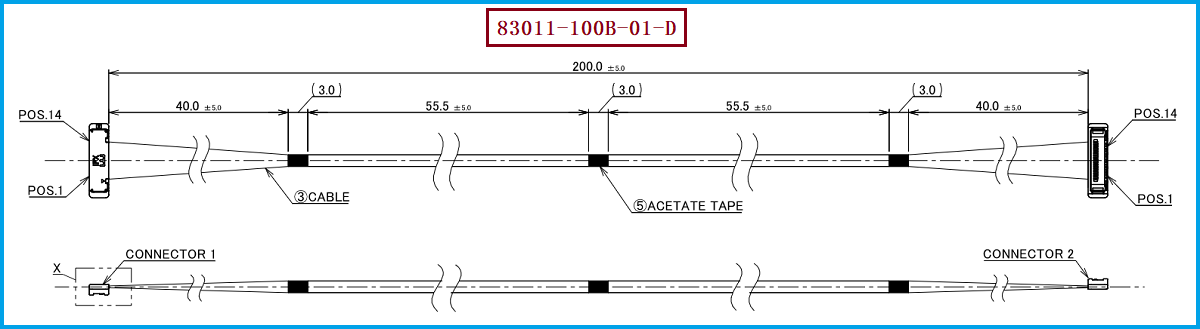

在高速摄像头、显示模组、嵌入式视觉设备及智能终端中，内部连接线束不仅需要满足有限空间内的布线要求，还需要兼顾高速信号传输、连接可靠性与装配一致性。I-PEX CABLINE®-SS 系列是一款面向高速信号应用的极细同轴线连接器系列，采用 0.4mm 端子间距及低矮型配合结构，适用于空间受限的精密电子设备。本文介绍的 I-PEX 83011-100B-01-D 极细同轴线束为 14Pin、200mm、1-1 配置，使用 40AWG 极细同轴线材，线材端配套连接器型号为 20373-R14T-06。我司专注于极细同轴线束的生产制造，可根据客户提供的产品图纸、样品及技术规范，开展对应线束的兼容替代开发与生产，为工程师和采购人员提供更多产品选型与供应链选择。

二、MIPI 信号怎么选极细同轴线？重点关注阻抗与信号完整性

MIPI 接口广泛应用于摄像头模组、显示模组及嵌入式设备内部连接。选择适用于 MIPI 信号的极细同轴线束时，不能只关注线径和连接器针数，还需要结合接口类型、数据速率、传输距离、通道数量及设备布局进行综合评估。对于 MIPI CSI-2 摄像头系统或 MIPI DSI 显示系统，工程师应重点关注阻抗匹配、插入损耗、回波损耗、串扰、接地回流路径及电磁干扰等因素。40AWG 极细同轴线有利于紧凑空间内的高密度布线，但实际适用性仍需结合线材的电气参数和整机设计要求判断。I-PEX CABLINE-SS 系列官方资料列有 MIPI 相关应用，并提供了 40AWG 极细同轴线、45Ω 阻抗、100mm 线长的 40Pin 连接器测试参考；该测试条件不能直接视为本款 14Pin、200mm 线束已经通过相同的高速性能验证，因此具体应用应以实际测试结果为准。

三、产品关键规格：40AWG 线材与 20373-R14T-06 连接器

在工程设计和物料确认阶段，建议围绕 I-PEX 83011-100B-01-D、14Pin、200mm、40AWG、20373-R14T-06 等关键产品信息开展核对。CABLINE-SS 系列采用 0.4mm 端子间距，具有紧凑的连接器结构，可为高密度电路板布局和设备内部走线提供便利。型号 20373-R14T-06 对应 CABLINE-SS 14Pin 插头主体，具体完整线束所使用的配套金属外壳、端子及装配结构，应结合原始图纸和物料清单进一步确认。对于 MIPI 高速信号应用，还应核对各 Pin 的信号定义、线序、屏蔽层处理方式、线材外径及阻抗要求，并根据实际线长和目标传输速率进行信号完整性评估，确保替代产品不仅满足机械连接要求，也符合项目的电气性能要求。

四、选型和兼容与替代方案参考及建议

对于希望寻找原型号替代产品的工程师和采购人员，建议首先确认两端连接器的配合结构、14Pin 脚位定义、200mm 线长及 1-1 直通线序，再对照图纸核实线材规格、端部尺寸、屏蔽结构和装配要求。样品验证阶段，可进行导通、短路、线序、连接器插合及尺寸检验；对于 MIPI 高速信号项目，还应根据具体应用开展必要的阻抗和信号完整性测试。采购环节则应关注样品与量产产品的一致性、质量检验要求、交付周期及持续供货能力。我司可提供：I-PEX 83011-100B-01-D 兼容替代线束方案，可围绕 40AWG 极细同轴线材、20373-R14T-06 配套连接器及客户确认的图纸和技术要求，开展替代线束评估、样品制作与批量制造。具体兼容程度需以双方确认的技术资料、样品验证和实际应用测试结果为准。

五、总结

I-PEX 83011-100B-01-D 极细同轴线束的选型与替代，需要综合考虑连接器结构、线材规格、线序、安装空间及高速信号完整性。对于采用 MIPI CSI-2、MIPI DSI 等接口的摄像头、显示模组和嵌入式设备，合理选择极细同轴线束，有助于兼顾紧凑布线需求与系统传输性能。我司专注于极细同轴线束生产制造，可围绕 I-PEX 83011-100B-01-D、20373-R14T-06、40AWG 等关键规格，为客户提供兼容替代开发与制造服务，协助工程师推进设计验证，帮助采购人员拓展供应链选择。欢迎提供产品图纸、参考样品或项目技术要求，以便进一步评估替代方案的可行性。

我是【恒大电子产品网】，专注高速极细同轴线束及连接器的研发与替代方案，如您有选型或验证以及产品需求，欢迎联系：王先生 18013280587（微信同号）。
