I-PEX 82883-100B-02-D 100mm 长度定制极细同轴线束替代品

一、产品介绍：20Pin 极细同轴线束，满足紧凑型设备的高速互连需求

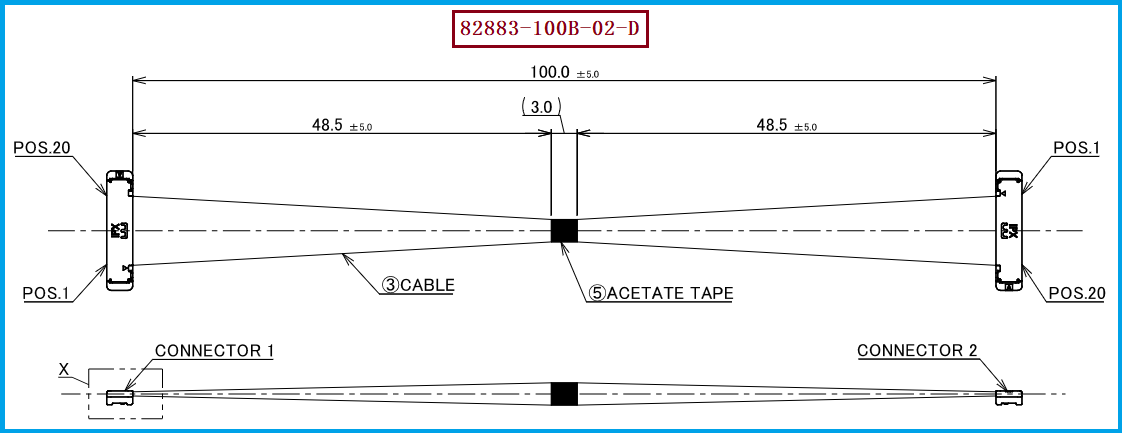

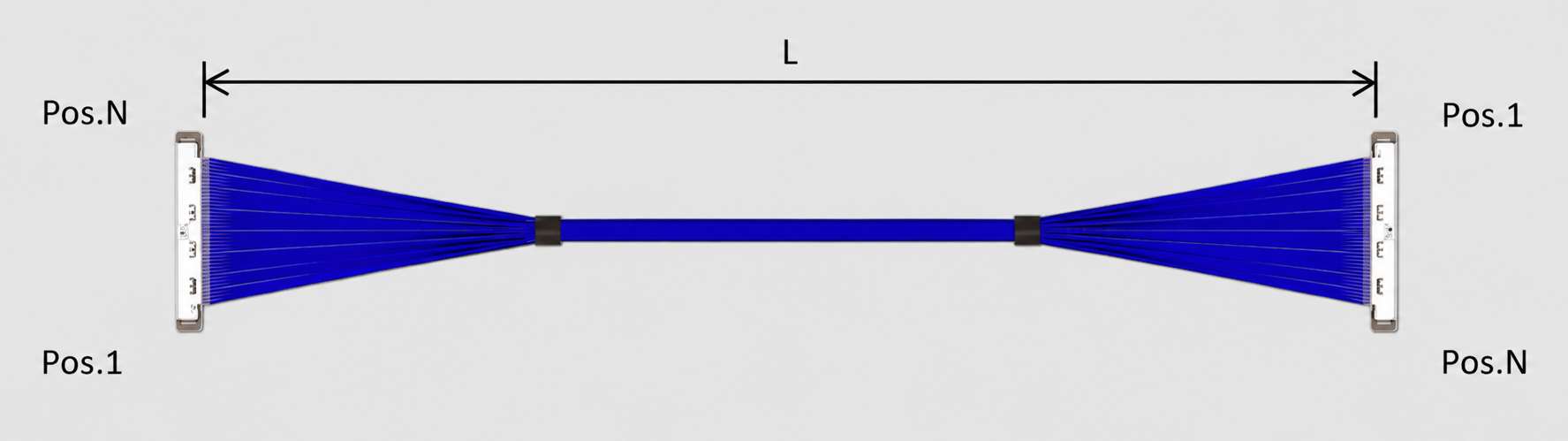

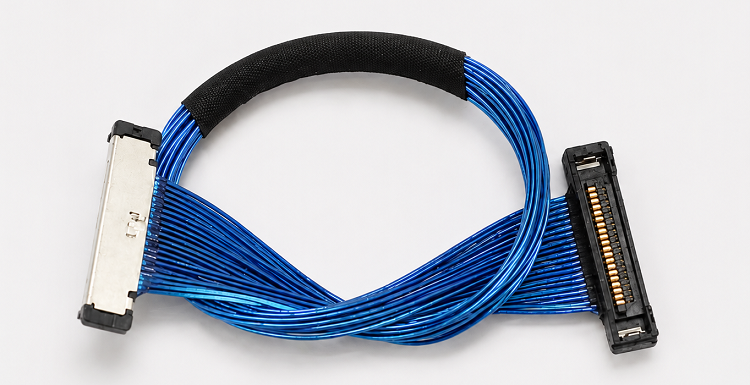

在高速摄像头模组、机器视觉、工业检测及智能终端等应用中，线束不仅承担信号连接任务，还会影响设备内部布线、信号完整性及长期运行的可靠性。针对紧凑空间内的高速信号互连需求，我司提供极细同轴线束研发与制造服务，可根据客户指定的连接器、线材、线长、线序及安装空间要求，开发相应的兼容替代产品。本次介绍的产品参考型号为 I-PEX 82883-100B-02-D，属于 I-PEX CABLINE®-SS 系列 20Pin、100 mm、1-N 线束组件。线材端使用的连接器型号为 20373-R20T-06，对应 CABLINE-SS 20Pin 插头主体；线束线位定义为 1-N。CABLINE-SS 系列采用 0.4 mm 触点间距、直角垂直插合及水平出线结构，并采用 W-Point 双触点接触设计，有利于在有限空间内实现紧凑布线与可靠连接。具体产品性能仍需结合实际线材规格、连接器配套情况及整机测试要求进行确认。

二、技术知识：MIPI CSI-2 接口如何选适配的极细同轴线？

MIPI CSI-2 是摄像头与图像处理器之间常用的高速图像传输接口，广泛应用于嵌入式视觉、工业相机、智能设备及机器视觉系统。为其选择极细同轴线束时，不能只看连接器能否插合，还应综合评估信号通道数量、线缆阻抗、传输速率、线长、线序及整机空间约束。首先，应根据摄像头传感器与主控芯片的接口设计，确认 CSI-2 所采用的 D-PHY 或 C-PHY 物理层、数据通道配置和具体电气要求，再据此选择匹配的线缆结构。其次，应关注线束的阻抗连续性、插入损耗、回波损耗及串扰表现，避免因线材、端接工艺或连接器过渡区域不匹配而影响高速信号质量。再次，应根据设备内部的布线空间，确认线束长度、弯折路径、连接器高度及出线方向。CABLINE-SS 官方资料介绍了该系列的高速传输能力，并展示了采用 AWG 40、45 Ω 极细同轴线、100 mm 线长及 GSSGSSG 引脚配置的 40Pin 连接器测试案例；该案例不能直接等同于本款 20Pin 线束或特定 MIPI CSI-2 系统的性能保证，因此实际选型仍需依据目标接口的电气规范完成验证。

工程师选型建议： 在确定替代线束前，应提供主板与摄像头端连接器信息、接口物理层、目标传输速率、线长及线序要求，并通过实际链路测试确认信号完整性与系统兼容性。

三、选型和兼容与替代方案参考及建议

针对需要采购 I-PEX 82883-100B-02-D 或开发同规格替代线束的客户，建议以原产品的机械接口和电气要求为基准开展选型。首先核对 20Pin CABLINE-SS 配套连接器，确认线材端连接器主体型号 20373-R20T-06 与实际装配结构一致，同时确认所需金属盖板、板端配套连接器及其他组件的具体料号。其次确认线束标称长度为 100 mm，线位定义为 1-N，并以原始图纸中的针脚编号、观察方向及端接要求为准，避免因连接器视图方向不同造成线序误判。线材方面，应以原产品图纸和目标系统的阻抗要求确定线规与同轴结构，不能仅凭线径相同就认定电气性能等效。对于采购人员，建议在询价时明确参考料号、连接器型号、线长、线序、预期用量、样品验证要求及量产交期；对于工程人员，则应重点核对尺寸公差、端接质量、屏蔽连续性、机械可靠性和高速信号测试结果。我司可根据客户提供的图纸及样品开展规格核对、样品开发与适配验证，我们公司可提供：I-PEX 82883-100B-02-D 兼容替代线束方案，协助客户评估供应替代的可行性，并根据项目需求推进样品验证及批量制造。兼容替代的最终结论应以连接器配合、机械尺寸、电气性能及客户整机测试结果为准。

替代开发参考： I-PEX CABLINE-SS 官方资料列出了不同 Pin 数及不同长度的线束型号，包括 20Pin 的 100 mm、200 mm 和 300 mm 等配置，可作为同系列方案核对的参考；不同长度或不同线序的型号不能未经验证直接互换。

四、制造与品质保障：从端接精度到整机适配，关注每一个细节

极细同轴线束的制造质量不仅取决于线材与连接器的选择，也与剥线尺寸、中心导体端接、屏蔽层处理、接地连续性、固定结构及装配一致性密切相关。对于 MIPI CSI-2 等高速图像传输应用，端接区域的结构变化可能影响阻抗连续性与信号完整性，因此替代产品开发应同时关注机械、电气及工艺三方面的要求。我司专注于极细同轴线束制造，可根据客户项目资料进行产品规格评估、线束加工、样品制作及适配验证，并围绕连接器配合、线序正确性、外观与尺寸、端接可靠性等项目建立相应的检验流程。对于有高速信号要求的项目，可根据客户技术规范及测试条件进一步评估所需的信号完整性验证项目。我们重视工程沟通与采购协同，支持客户根据实际设备需求确认产品规格、样品测试要求及量产导入条件，帮助客户建立更清晰的替代开发路径。

五，总结

 I-PEX 82883-100B-02-D 是 CABLINE-SS 系列 20Pin、100 mm、1-N 极细同轴线束的参考型号，线材端连接器主体型号为 20373-R20T-06。针对 MIPI CSI-2 摄像头及其他高速互连应用，线束选型应兼顾连接器配合、线序定义、线材阻抗、端接工艺与实际链路性能。我司可提供 I-PEX 82883-100B-02-D 兼容替代线束方案，并根据客户图纸、样品及应用要求开展定制制造与适配验证，为工程开发和采购供应提供支持。

我是【恒大电子产品网】，专业定制生产极细同轴线束及配套端子、板端连接器，如您需要技术评估或项目合作，请联系：王先生 18013280587（微信同号）。
