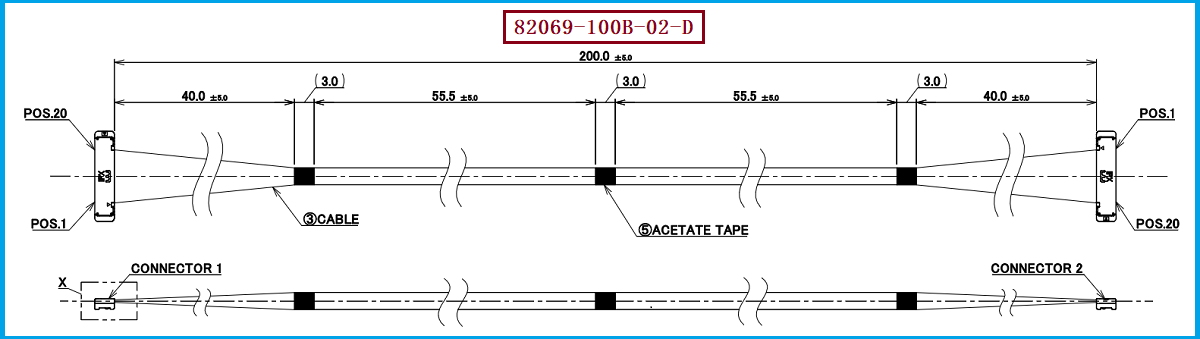

I-PEX 82069-100B-02-D 200mm 长度定制极细同轴线束替代品

一、20PIN精密连接，满足高速信号与紧凑布线需求

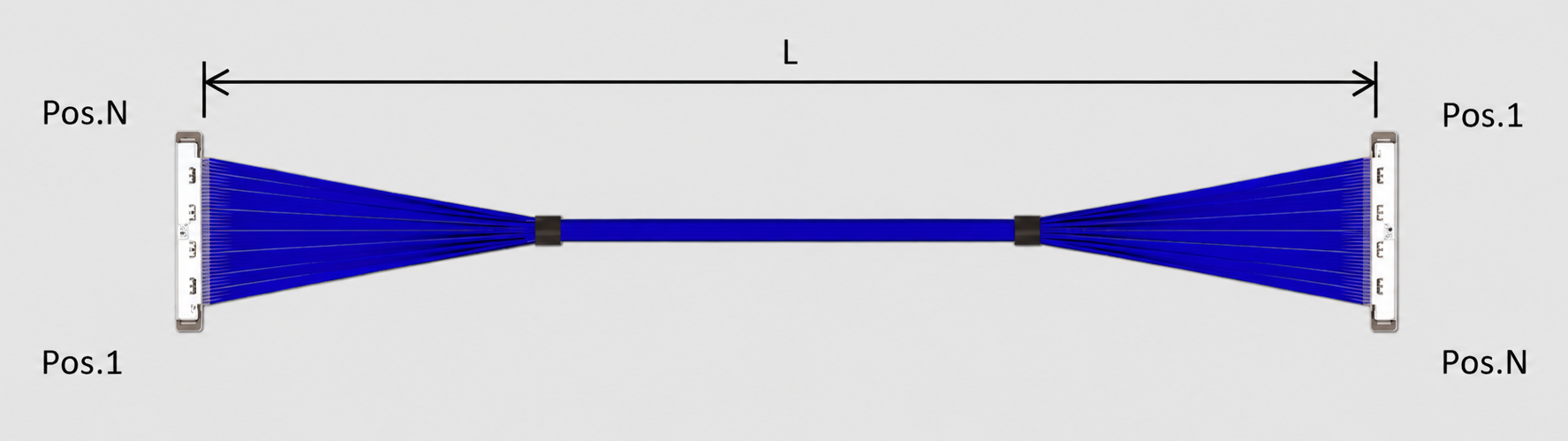

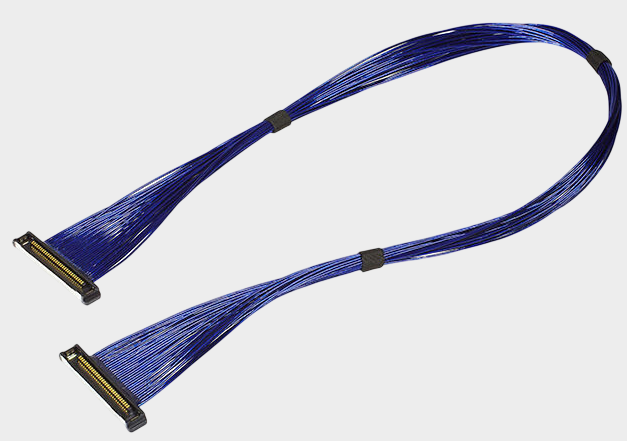

在笔记本电脑、高清显示模组、工业视觉设备及智能终端等产品中，设备内部空间日益紧凑，高速信号传输与电源布线的集成设计成为工程师关注的重点。I-PEX CABLINE-SS系列极细同轴线束采用小型化连接方案，适合空间受限的设备内部连接。本次介绍的参考型号为 I-PEX 82069-100B-02-D极细同轴线束，线材端配套连接器型号为 20373-R20T-06，连接器采用 20PIN、0.4mm端子间距设计。CABLINE-SS系列的紧凑结构有助于优化设备内部布线。工程师在选型时需要关注连接器配合尺寸、线束长度、出线方向及线材规格；采购人员则应重点核对产品料号、连接器配置和技术文件版本，确保采购规格与实际应用一致。

二、极细同轴线束怎样实现双路差分＋电源组合？

双路差分信号与电源组合的设计重点，是在有限的布线空间内同时实现两路差分信号传输和电源供给。每一路差分信号通常由一对信号导体组成，通过合理的阻抗控制和差分布线实现稳定的数据传输；电源线路则为连接设备或功能模组提供所需电能。极细同轴线束可以通过多根独立线缆的紧凑排列，配合连接器针位规划，满足多路信号与供电线路的集成布线需求。实际设计时，需要根据设备端接口定义，明确两组差分对、电源及地线的针位分配，并综合考虑特性阻抗、信号回流路径、串扰和电磁兼容性。需要特别说明的是，20PIN连接器并不能单独确定双路差分信号与电源的具体针位分配，必须以原始线序表和整机电路设计要求为准，避免因针位或线材参数不匹配而影响系统运行。

三、I-PEX 82069-100B-02-D兼容替代线束制造服务

针对原有线束替换、产品升级、研发打样及供应链优化需求，我司专注于极细同轴线束的生产制造，可根据客户提供的工程图、样品及技术规格开展兼容替代开发。围绕 I-PEX 82069-100B-02-D，重点核对线材端连接器 20373-R20T-06、20PIN端子配置及0.4mm间距，并结合实际应用确认线束长度、线材规格、端接工艺、线序定义及装配尺寸。对于工程师，我们重视连接器配合、结构适配、针位一致性及高速信号完整性验证；对于采购人员，我们重视规格确认、样品评估、批量制造一致性和供货配合。我司可提供：I-PEX 82069-100B-02-D兼容替代线束方案，可根据客户实际需求进行图纸核对、样品开发和生产制造配合。具体兼容性及电气性能应通过实物匹配和必要的测试验证，不应仅凭型号相近认定完全等效。

四、选型和兼容与替代方案参考及建议

选型时，建议首先确认目标线束的CABLINE-SS系列配套关系、20PIN配置、0.4mm端子间距及20373-R20T-06连接器型号，再核对原线束的实际长度、线材规格、出线方向和端接结构。如果应用需要实现双路差分信号与电源组合，应提供完整针位表，明确差分信号对、电源和地线的分配方式。对于高速传输应用，还应关注阻抗匹配、插入损耗、回波损耗、串扰及屏蔽性能，并通过样品装配、导通与短路检测、线序核验及必要的高速信号测试确认替代方案是否满足设备要求。采购阶段建议统一技术规格、图纸版本和验收标准，减少不同批次之间的规格偏差。

五、总结

I-PEX 82069-100B-02-D极细同轴线束是本次兼容替代开发的目标参考型号，其线材端连接器为20373-R20T-06，20PIN、0.4mm间距。针对双路差分信号与电源组合应用，合理的针位规划、适配的线材规格和可靠的端接工艺，是保障线束性能的重要环节。我司可围绕上述型号及关键规格提供极细同轴线束兼容替代开发与制造配合，帮助客户开展产品选型、样品验证和后续生产导入。具体方案以确认后的工程图纸、线序定义、连接器配合及测试结果为依据。
