I-PEX 82884-100B-02-D 300mm 长度定制极细同轴线束替代品

一、产品介绍：20Pin、300mm 极细同轴线束，满足紧凑型设备连接需求

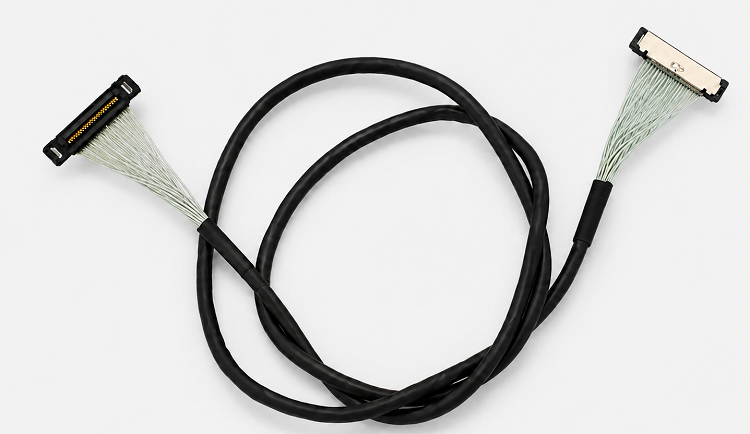

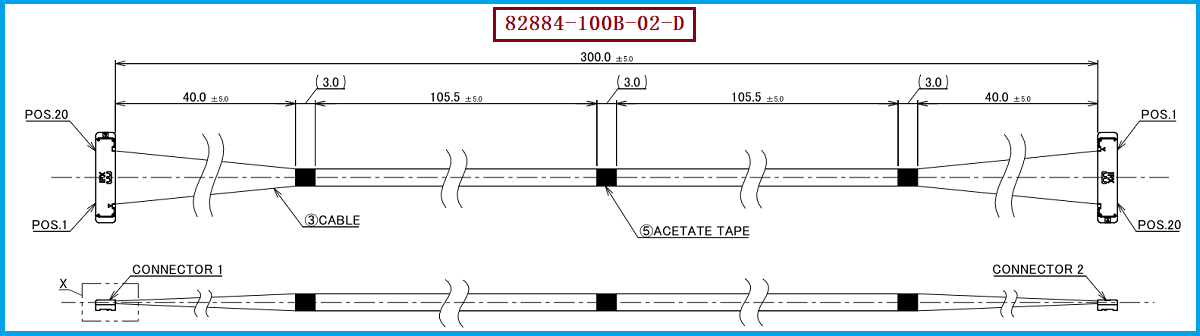

I-PEX 82884-100B-02-D 是 CABLINE®-SS 系列 20Pin 极细同轴线束，官方型号资料对应线长为 300mm，采用 1-N 线序配置，配套使用 40AWG 极细同轴线。其线材端连接器型号为 20373-R20T-06，适配线材规格为 40AWG。CABLINE-SS 系列采用 0.4mm 端子间距、垂直直角插拔和水平出线结构，适用于对设备内部布线空间、连接器尺寸及高速信号传输有要求的应用。工程师选型时，应综合确认 Pin 数、线长、连接器型号、线序、线缆外径和阻抗等参数；采购人员则应核对完整料号及规格要求，降低错料和替代选型风险。

二、核心选型知识：极细同轴线电缆直径与 EMI 性能的关系

极细同轴线的电缆直径会影响线束的布线灵活性、弯折空间及内部结构设计，但不能仅凭外径大小判断 EMI 性能优劣。线缆的屏蔽层结构、屏蔽覆盖率、接地方式、连接器屏蔽连续性以及实际工作频率，都会影响电磁干扰表现。需要注意的是，40AWG 表示导体线规，并不等于整根同轴电缆的外径。因此，工程师在选型时，应向供应商确认具体线材的外径、屏蔽结构、特性阻抗及适用频率，并结合设备内部的布线路径、信号速率和接地设计进行综合评估。对于 EMI 要求严格的应用，还应通过实际样品测试验证辐射、抗扰度及信号完整性，避免只根据线径或产品系列的宣传参数作出判断。

三、工程应用与性能验证：关注高速信号、屏蔽和实际布线条件

I-PEX CABLINE-SS 系列官方资料标示最高支持 16Gbps/Lane 的高速传输能力，公开高速测试条件包括 CABLINE-SS 40Pin 连接器、AWG40 极细同轴线、45Ω 阻抗及 100mm 线长。这些信息可作为连接器系列的选型参考，但不能直接证明 20Pin、300mm 的 82884-100B-02-D 线束在相同条件下已经完成相同性能验证。对于工程开发项目，建议根据终端设备的实际要求，确认信号线序、阻抗控制、线缆长度、屏蔽接地和连接器配合情况，并开展导通、短路、阻抗及高速信号完整性测试。若设备对 EMI 有明确指标，还应在接近实际使用环境的条件下进行电磁兼容验证，从而兼顾紧凑布线、高速信号传输与系统稳定性。

四、选型和兼容与替代方案参考及建议

针对 I-PEX 82884-100B-02-D，兼容替代开发应重点核对 20Pin、300mm、1-N 线序、40AWG 极细同轴线以及线材端连接器 20373-R20T-06 等信息，并进一步确认线缆外径、屏蔽结构、阻抗要求、接地方式及设备安装空间。工程师可提供原装样品、工程图或完整技术规格，以便核实线序定义和连接器配合要求；采购人员则可在询价阶段明确样品验证标准、批次一致性、交付周期和质量要求。我司可提供：I-PEX 82884-100B-02-D 兼容替代线束方案，可根据客户提供的产品资料、样品及设备需求，开展极细同轴线束的规格匹配与制造。具体替代方案能否满足原设备要求，应以双方确认的技术规格及样品测试结果为准。

五、总结

I-PEX 82884-100B-02-D 是一款 20Pin、300mm 的 CABLINE-SS 系列极细同轴线束，配套线材端连接器型号为 20373-R20T-06，使用 40AWG 极细同轴线。选型过程中，电缆直径不仅关系到设备内部布线空间，也需要与屏蔽结构、阻抗控制和 EMI 要求综合评估。对于工程师，关键在于确认结构、电气及信号性能；对于采购人员，关键在于确保型号、规格、质量标准与交付要求准确一致。通过规范的规格确认、样品验证和制造质量管理，我司可为客户提供相应的极细同轴线束兼容替代制造支持。
