I-PEX 83014-100B-01-D 200mm 长度定制极细同轴线束替代品

一、产品介绍：20Pin、200mm 极细同轴线束，满足紧凑型设备连接需求

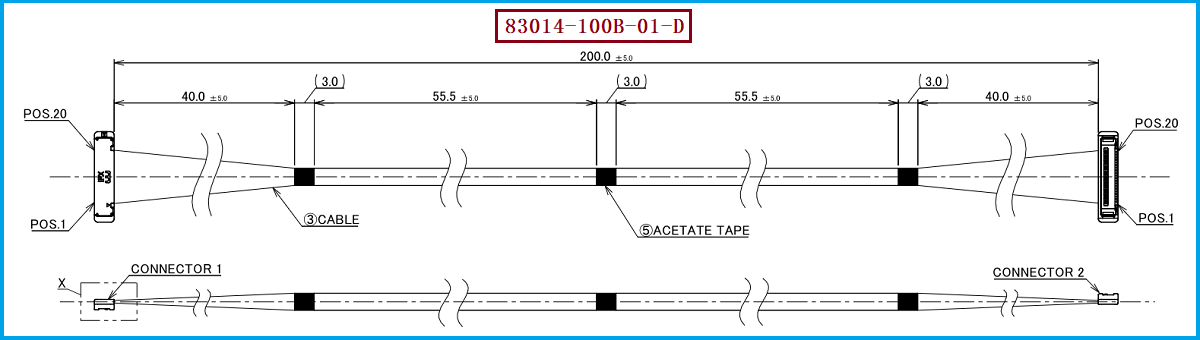

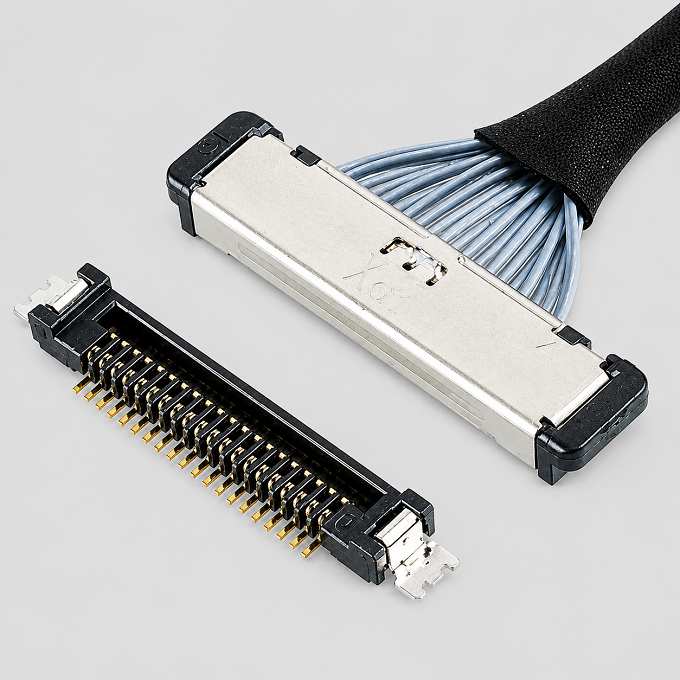

I-PEX 83014-100B-01-D 是 CABLINE-SS 系列极细同轴线束，采用 20Pin、200mm 线长、40AWG 极细同轴线及 1-1 线序配置，配套线材端连接器型号为 20373-R20T-06。CABLINE-SS 系列具有 0.4mm 端子间距、垂直直角插拔、水平出线及 W-Point 双触点结构，适合笔记本电脑、高速显示模组、摄像头模组和工业电子设备等空间受限的连接场景。对于工程师而言，选型时不仅需要确认连接器、Pin 数和线长，还应关注特性阻抗、插入损耗及信号完整性；对于采购人员而言，核对完整料号、线材规格和线序，有助于减少物料误配，提高采购和供应链管理效率。

二、核心知识：如何通过插入损耗曲线判断极细同轴线束性能？

插入损耗（Insertion Loss，简称 IL）用于评估信号通过线束及连接结构后产生的传输衰减，通常可通过 S 参数中的 S21 或差分 Sdd21 进行分析。查看曲线时，应确认横轴为频率、纵轴为插入损耗，并在相同频率、相同测试条件和相同参考平面下进行比较。在常见的负 dB 表示方式中，曲线越接近 0dB，通常代表信号衰减越小；随着频率升高，导体趋肤效应、介质损耗以及连接结构等因素通常会使插入损耗增大。工程师还应留意曲线是否出现明显突变或异常波动，这可能与阻抗不连续、连接器过渡结构、线缆弯折或测试夹具有关，但需要进一步测试才能确认具体原因。

三、工程师选型建议：结合目标频段与多项电气指标综合判断

对于 I-PEX 83014-100B-01-D，20Pin、200mm、40AWG 极细同轴线束，工程师应结合实际信号协议和工作频段，评估插入损耗是否满足系统链路预算。插损曲线可以帮助判断信号衰减随频率变化的趋势，但不能单独代表整条链路的信号完整性。建议进一步结合回波损耗、特性阻抗、串扰及眼图等指标开展验证，并确保测试夹具、校准方式和参考平面具有可比性。I-PEX CABLINE-SS 系列公布的最高 16Gbps/Lane 性能信息具有对应的测试条件，不能直接认定本款 20Pin、200mm 线束已经通过相同速率的验证。实际应用中，应根据项目协议规范、系统设计余量和测试结果确定线束是否适用。

四、选型和兼容与替代方案参考及建议：以原始规格和测试结果为依据

在开发兼容替代方案时，建议优先核对原产品料号 I-PEX 83014-100B-01-D、线材端连接器型号 20373-R20T-06、20Pin、200mm 长度、40AWG 线材及 1-1 线序配置，并进一步确认配合连接器、引脚定义、线缆外径、屏蔽端接方式和阻抗要求。采购人员可向制造商提供原装样品、产品图纸及关键电气指标，以便进行规格评估、样品打样和性能对比。我司可提供：I-PEX 83014-100B-01-D 兼容替代线束方案，可根据客户提供的图纸、样品及技术要求开展极细同轴线束匹配与制造，并配合进行必要的电气性能验证。对于高速应用，建议将原装线束与替代样品置于一致的测试条件下，对比插入损耗曲线及其他关键指标；最终兼容程度应以双方确认的技术规格和测试结果为准。

五、总结

I-PEX 83014-100B-01-D 是一款 20Pin、200mm、40AWG、1-1 线序的 CABLINE-SS 系列极细同轴线束，配套线材端连接器型号为 20373-R20T-06。通过分析插入损耗曲线，工程师能够了解信号在不同频率下的衰减情况，为高速信号链路设计和线束性能对比提供依据；采购人员则可以通过完整料号核对、规格确认和样品测试，更有效地评估兼容替代产品。选择替代线束时，应综合考虑连接器匹配、线序、长度、阻抗及实际电气性能。我司可为客户提供对应的极细同轴线束兼容替代制造支持，协助项目在满足实际技术要求的基础上提升采购灵活性与供应保障能力。
