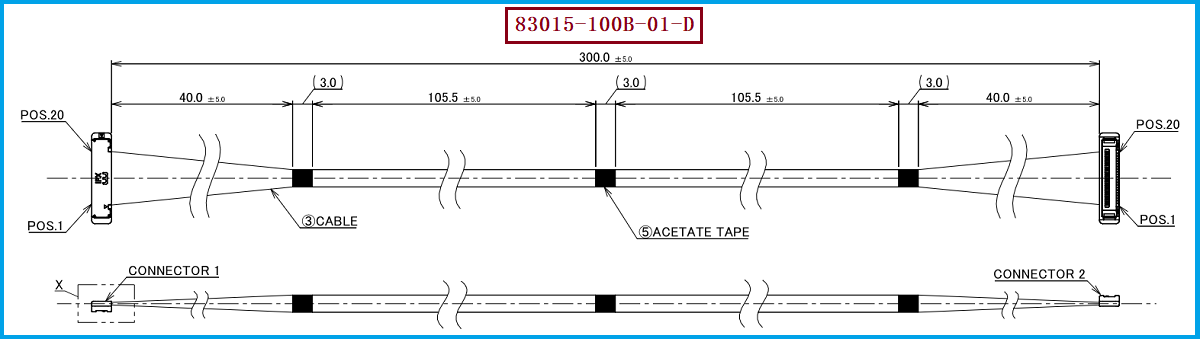

I-PEX 83015-100B-01-D 300mm 长度定制极细同轴线束替代品

一、产品介绍：20Pin高密度连接，满足紧凑型设备布线需求

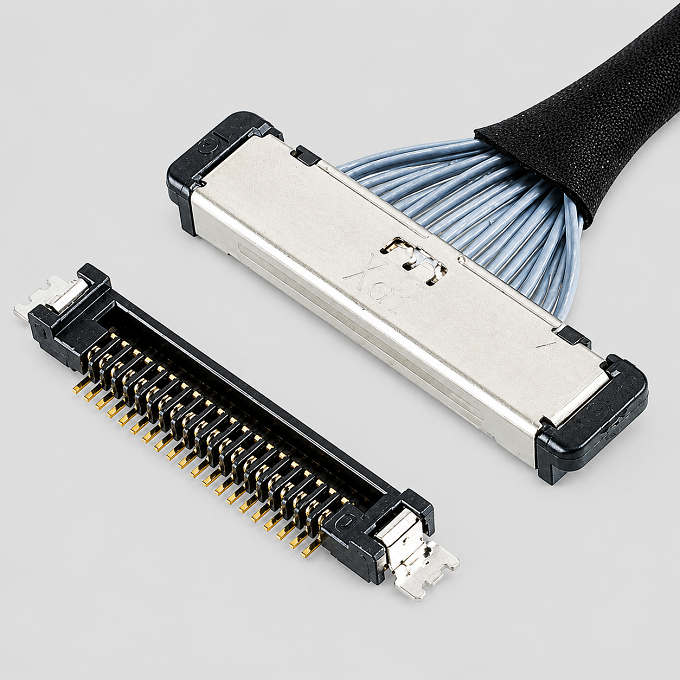

随着笔记本电脑、平板电脑、显示模组及工业视觉设备不断向轻薄化、高集成度发展，极细同轴线束凭借体积小、布线灵活及适用于高速信号传输等特点，成为电子设备内部连接的重要组成部分。本次介绍的 I-PEX 83015-100B-01-D极细同轴线束采用CABLINE-SS系列20Pin连接方案，线材规格为40AWG，线材端使用的连接器型号为20373-R20T-06。CABLINE-SS系列具有0.4mm端子间距、紧凑型直角配合结构及W-Point双触点设计，有助于满足高密度连接和接触可靠性方面的应用需求。对于研发工程师而言，选型时需要关注连接器尺寸、线材弯折路径及设备内部空间；对于采购人员而言，则应综合评估产品规格、品质一致性、交期和供应保障能力。我们公司专注于极细同轴线束的生产制造，可根据目标产品的规格和应用要求，提供相应的兼容替代开发与生产服务。

二、技术解析：极细同轴线束适用于哪些频率范围？

极细同轴线束适用的频率范围并非由线径单独决定，而是与线材阻抗、导体结构、绝缘材料、屏蔽设计、线缆长度及连接器性能等因素密切相关。40AWG属于线材的导体规格标识，不能仅凭这一规格就确定线束能够稳定传输的最高频率。I-PEX CABLINE-SS系列官方资料介绍了最高16Gbps/lane的高速传输应用参考，并列出采用40AWG极细同轴线、45Ω阻抗、300mm线长及40Pin连接器的测试条件。此外，官方资料还涉及V-by-One US、HDMI、USB和eDP等高速接口应用。需要注意，Gbps表示数据传输速率，并不等同于信号频率或线束带宽；上述数据属于系列级应用参考，不能直接视为83015-100B-01-D这款20Pin线束的实测性能。工程师在确定频率范围时，应结合项目要求，通过插入损耗、回波损耗、串扰及阻抗连续性等测试评估线束表现，必要时使用网络分析仪测量S参数，以确认其在目标频段内是否满足系统设计要求。

三、应用与选型：工程师和采购人员应关注哪些关键指标？

针对I-PEX 83015-100B-01-D极细同轴线束，选型时应围绕连接器匹配、线材规格、线束结构及电气性能进行综合评估。连接器方面，需要核对线材端连接器型号20373-R20T-06的外形尺寸、端子排列、配合结构及装配要求；线材方面，需要确认40AWG极细同轴线的外径、阻抗、屏蔽结构及弯折性能；线束方面，则应确认总长度、两端连接方式、线序定义、剥线尺寸和公差要求。对于高速信号应用，还需要根据实际接口和工作环境验证信号完整性，避免仅凭相同Pin数或相似外观判断产品完全兼容。采购人员可以同步关注样品交付、批次一致性、质量检验、交期和持续供货能力。通过在项目初期明确技术规格和验收标准，有助于减少后续装配不匹配、信号异常及重复验证带来的成本，提高替代产品导入效率。

四、选型和兼容与替代方案参考及建议：提供适配需求的线束制造服务

在开展兼容替代时，建议以原产品图纸、实物样品和设备接口要求为依据，重点核对连接器配合尺寸、20Pin端子定义、40AWG线材规格、线束长度、线序及电气性能。即使连接器系列和Pin数一致，不同料号仍可能存在版本、线序、长度或装配结构差异，因此替代产品需要经过实际验证。我们公司可提供：I-PEX 83015-100B-01-D兼容替代线束方案，围绕线材端连接器20373-R20T-06及40AWG极细同轴线等关键要求，开展定制开发与生产制造，协助客户建立备选供应渠道，并为采购成本优化和持续供货提供支持。建议在样品阶段先完成外观尺寸、连接器配合及导通测试，再根据应用需求开展绝缘、接触可靠性和高速信号完整性验证。对于有明确频率或数据传输速率要求的项目，应提前约定测试条件、判定标准及验收方法，确保替代产品满足实际设备需求。具体兼容程度以图纸核对、样品确认及双方约定的测试结果为准。

五、总结

总体而言，I-PEX 83015-100B-01-D极细同轴线束采用CABLINE-SS 20Pin连接方案，40AWG线材与20373-R20T-06线材端连接器是开展选型和兼容替代时的重要识别信息。对于研发工程师，重点在于确认机械尺寸、线序、阻抗及目标频段内的信号完整性；对于采购人员，重点在于评估质量一致性、交付能力、成本和供应链稳定性。极细同轴线束的适用频率需要结合具体线材、长度、连接器及系统测试结果判断，不能仅由AWG规格或系列宣传参数推断。我们公司专注于极细同轴线束的生产制造，可提供I-PEX 83015-100B-01-D兼容替代线束方案，通过规格核对、样品验证与质量控制，为紧凑型电子设备的高速内部连接提供灵活的线束制造选择。
