I-PEX 81463-100B-02-D 200mm 长度定制极细同轴线束替代品

一、高速设备内部连接升级，极细同轴线束成为信号传输关键组件

随着笔记本电脑、智能显示设备、工业视觉设备、AI终端以及高速摄像模组不断向轻薄化、高速化方向发展，设备内部空间越来越有限，同时对于高速信号传输稳定性的要求也越来越高。极细同轴线束（Micro-Coaxial Cable Harness）凭借小尺寸、高屏蔽性能、低信号损耗以及优异的高速传输能力，逐渐成为高端电子设备内部连接的重要解决方案。

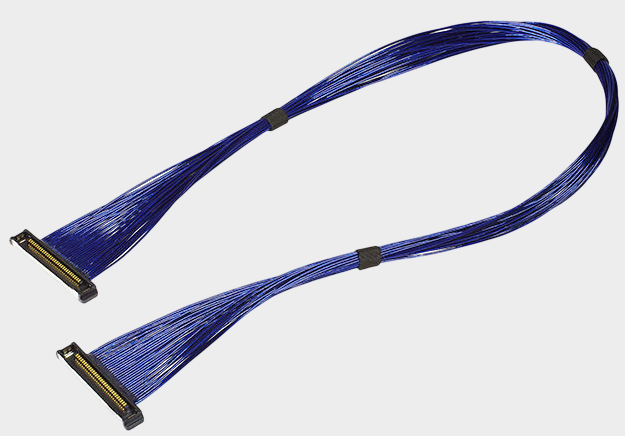

本方案对应 I-PEX CABLINE®-SS 系列 30Pin 极细同轴线束产品，型号为 I-PEX 81463-100B-02-D，线束长度为 200MM。该产品采用 CABLINE®-SS 30Pin 连接结构，线材端配套连接器型号为 20373-R30T-06，适用于空间受限、高速信号传输要求较高的设备内部连接应用。根据 I-PEX 产品资料，该系列连接器采用 0.4mm Pitch 设计，支持高速数据传输，并具备窄型结构、高可靠接触等特点。

我司专注于极细同轴线束的研发与制造，可根据客户设备结构、信号需求以及连接器规格要求，提供 I-PEX 81463-100B-02-D 兼容替代线束方案，帮助客户实现稳定供应、国产化替代以及供应链优化。

二、MIPI D-PHY与C-PHY极细同轴线束选型有什么区别？

在移动设备、摄像头模组、工业相机以及AI视觉设备中，MIPI接口已经成为高速图像传输的重要标准。而在实际线束设计过程中，工程师经常需要根据MIPI D-PHY和C-PHY协议特点选择匹配的极细同轴线束方案。

MIPI D-PHY主要采用差分信号传输方式，通常以高速差分Lane进行数据传输，结构相对成熟，应用范围广泛，例如手机摄像头、显示屏以及部分工业视觉设备。由于D-PHY依靠差分阻抗控制，因此极细同轴线束设计时，需要重点关注特性阻抗一致性、信号损耗、串扰控制以及屏蔽性能，确保高速信号在长距离传输过程中保持完整性。

MIPI C-PHY则采用三线一组（Trio）的编码方式，通过多电平信号实现更高的数据传输效率。相比D-PHY，C-PHY对于线束内部多路信号匹配、阻抗控制以及通道一致性的要求更高。因此，在C-PHY应用中，极细同轴线束不仅需要满足更严格的电气性能要求，还需要在线材排列、端子设计以及制造工艺方面保持高度一致。

对于工程师而言，MIPI D-PHY应用通常更关注差分阻抗匹配和高速稳定传输；而MIPI C-PHY应用则更加关注多通道信号一致性和整体信号完整性。因此，在选择极细同轴线束时，需要结合芯片接口类型、传输速率、线束长度、设备空间以及EMI要求进行综合评估。

三、I-PEX CABLINE®-SS 30Pin极细同轴线束技术特点与应用价值

I-PEX CABLINE®-SS系列是一款面向高速、小型化设备开发的极细同轴线连接方案。该系列支持Micro-Coaxial Cable应用，可支持AWG40等极细同轴线规格，同时采用0.4mm Pitch连接结构，结合高度约1.65mm，适用于笔记本显示模组、转轴连接、高速摄像设备以及空间紧凑型电子产品。

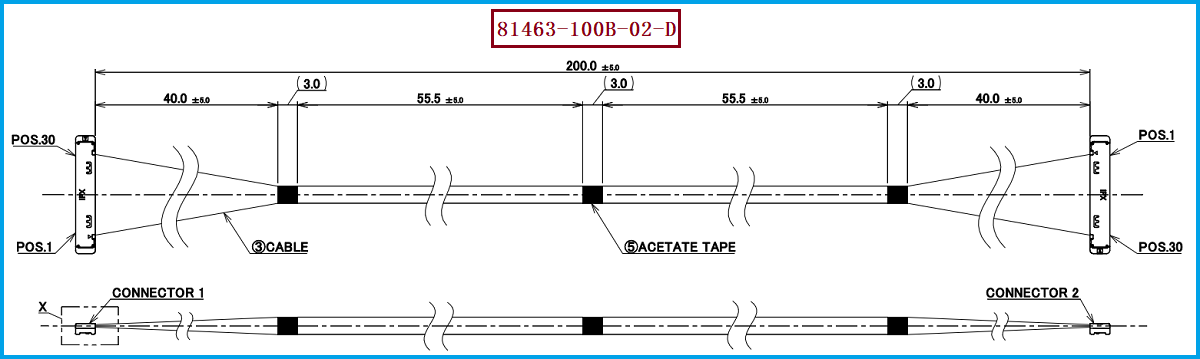

本次介绍的 I-PEX 81463-100B-02-D 为30Pin极细同轴线束产品，采用200MM长度设计，连接器端使用 20373-R30T-06。该结构能够满足设备内部高速信号连接需求，同时兼顾安装空间限制。CABLINE®-SS连接器采用I-PEX独有W-Point双触点设计，相比传统单点接触结构，可以提升连接可靠性，降低因灰尘、异物等因素造成接触异常的风险。

对于需要进行产品升级、替代开发或者供应链优化的客户，我司可提供：I-PEX 81463-100B-02-D兼容替代线束方案。通过成熟的极细同轴线束制造工艺，可针对客户需求进行线材规格匹配、长度定制、连接器兼容设计以及高速信号性能优化。

四、选型和兼容与替代方案参考及建议

针对工程师选型需求，建议在设计CABLINE®-SS系列极细同轴线束时，重点确认以下几个方面：首先，需要确认连接器Pin数量以及对应连接器型号，例如本方案采用30Pin结构，线材端连接器型号为 20373-R30T-06；其次，需要根据高速信号协议选择合适线材规格，例如MIPI D-PHY、MIPI C-PHY、eDP、USB高速信号等不同应用，对阻抗控制、损耗性能以及串扰要求存在差异。

针对采购人员供应链管理需求，在选择兼容替代产品时，需要关注产品尺寸一致性、电气性能匹配、连接可靠性以及批量生产能力。我司具备极细同轴线束制造能力，可提供从样品验证、小批量试产到规模化量产的完整服务，并支持根据客户设备结构进行长度、线序、连接方式以及性能参数优化。

选型建议：

对于采用I-PEX CABLINE®-SS 30Pin结构的设备，可优先参考 I-PEX 81463-100B-02-D（200MM）作为设计匹配对象；若设备存在不同安装距离、空间限制或信号协议变化，可通过调整线束长度、线材规格以及连接器组合方式实现优化设计。

五，总结

极细同轴线束已经成为高速电子设备内部不可替代的重要连接组件，其性能直接影响设备的数据传输稳定性、信号完整性以及整体可靠性。I-PEX CABLINE®-SS 30Pin极细同轴线束方案凭借小型化、高速传输、高可靠连接等优势，广泛适用于高端电子设备内部连接应用。

针对 I-PEX 81463-100B-02-D 产品，我司可提供专业的兼容替代极细同轴线束制造方案，帮助客户解决进口供应周期、成本控制以及国产替代需求，为高速显示、AI视觉、工业设备及智能终端产品提供稳定可靠的连接解决方案。

我是【恒大电子产品网】，我们专业提供 eDP、MIPI、USB3.X/4、LVDS 等高速极细同轴线束的定制与兼容替代服务，如需技术支持请联系：王先生 18013280587（微信同号）。
