I-PEX 82886-100B-02-D 300mm 长度定制极细同轴线束替代品

一、高速4K图像传输时代，极细同轴线束成为设备内部信号稳定性的关键

随着4K、8K显示技术、高分辨率摄像模组、AI视觉设备以及工业图像处理系统快速发展，设备内部对于高速图像数据传输提出了更高要求。相比传统线缆，极细同轴线束（Micro-Coaxial Cable Harness）不仅需要满足小空间安装需求，同时还必须具备低损耗、高屏蔽、高速信号完整性等特点，才能保证高速图像数据在设备内部稳定传输。

本方案对应 I-PEX CABLINE®-SS系列30Pin极细同轴线束产品，型号为 I-PEX 82886-100B-02-D。该产品采用30Pin连接结构，配套线材端连接器型号为 20373-R30T-06，线位定义为 1-N，适用于高速显示模组、摄像头模组、工业视觉设备以及高性能电子设备内部连接应用。I-PEX CABLINE®-SS系列支持30Pin等多种Pin数配置，并支持Micro-Coaxial Cable应用，可满足高速数据传输、小型化安装以及高可靠连接需求。

我司专注于极细同轴线束研发与制造，可根据客户设备结构、电气性能以及接口要求，提供 I-PEX 82886-100B-02-D兼容替代线束方案，帮助客户实现供应链优化、国产化替代以及稳定量产。

二、做4K图像传输的极细同轴线需要满足什么指标？

对于4K图像传输应用而言，极细同轴线束并不是简单完成信号连接，而是需要保证高速差分信号在传输过程中的完整性。由于4K视频数据量大、传输速率高，线束设计必须重点关注特性阻抗控制、信号衰减、串扰控制以及电磁干扰屏蔽能力。

首先，极细同轴线需要具备稳定的阻抗控制能力。高速图像接口通常采用差分信号传输方式，例如MIPI、eDP、HDMI以及V-by-One等接口，对阻抗匹配要求较高。如果线束阻抗变化过大，会造成信号反射、眼图恶化以及数据错误。因此，工程师在选型时需要关注线材规格、结构一致性以及制造过程中的阻抗稳定性。

其次，高质量4K传输线束需要具备优秀的屏蔽性能。极细同轴线通过中心导体、绝缘层以及屏蔽层结构，可以有效降低外部电磁干扰，同时减少高速信号之间的串扰影响。对于摄像设备、医疗设备以及工业视觉系统而言，稳定的EMI控制能力直接影响图像质量和设备可靠性。

此外，4K应用中的极细同轴线还需要兼顾机械性能。由于现代电子设备不断向轻薄化发展，线束通常需要经过狭窄空间、转轴区域或复杂内部结构，因此要求线材具备良好的柔韧性、耐弯折能力以及长期可靠性。

三、CABLINE®-SS 30Pin极细同轴线束技术特点及产品应用价值

I-PEX 82886-100B-02-D属于CABLINE®-SS系列30Pin Harness产品，该方案采用Micro-Coaxial Cable结构，通过30根极细同轴线实现高速信号传输。产品配套连接器端采用 20373-R30T-06，结合CABLINE®-SS系列连接技术，可以满足高密度、小型化设备内部连接需求。

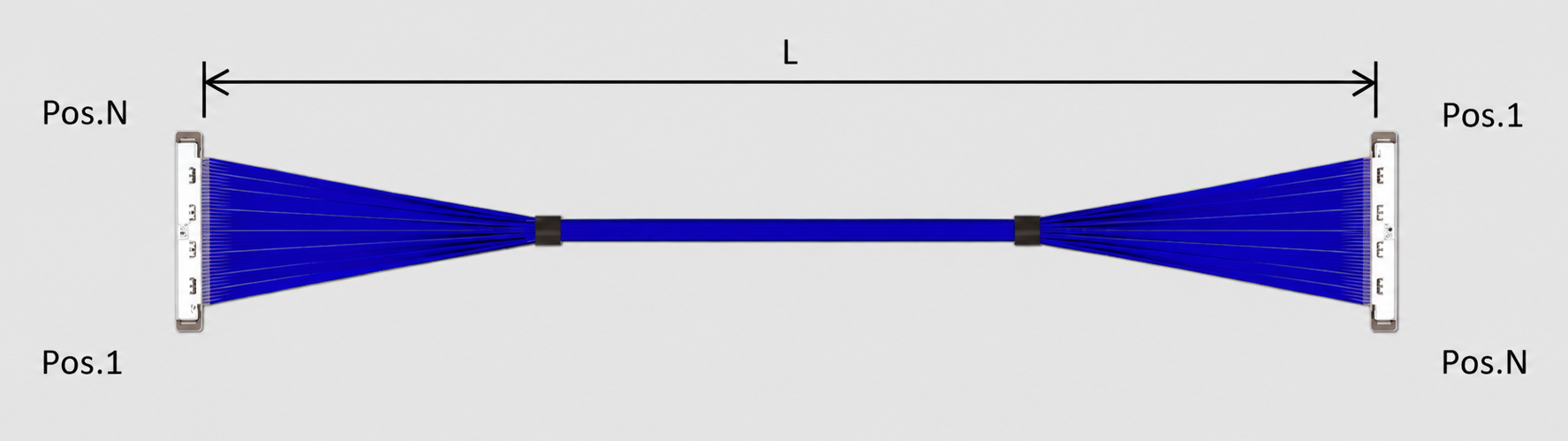

该型号产品采用 1-N线位定义方式，即连接器两端采用对应排列方式设计，可满足不同设备内部PCB布局以及模块连接需求。对于工程师而言，在进行高速图像传输系统设计时，需要同时确认连接器Pin数量、线束长度、线位定义以及信号协议要求，避免因线序错误或阻抗不匹配影响整机性能。

CABLINE®-SS系列具有0.4mm Pitch、高速数据传输能力以及紧凑型结构特点，可应用于笔记本电脑显示模组、高速摄像设备、工业检测设备以及智能终端内部连接。

针对客户在产品升级、替代采购以及供应链调整过程中的需求，我司可提供：I-PEX 82886-100B-02-D兼容替代线束方案，支持连接器匹配、线束长度定制、电气性能优化以及批量生产服务，帮助客户快速完成替代验证。

四、选型和兼容与替代方案参考及建议

对于工程师进行极细同轴线束选型时，建议重点确认四个方面：首先确认信号类型，例如4K显示传输、MIPI摄像数据传输、eDP高速显示信号等不同应用，对线束性能要求不同；其次确认连接器规格，本产品采用30Pin CABLINE®-SS结构，线材端连接器型号为 20373-R30T-06；再次确认线位定义，本产品采用 1-N线位定义，需要保证替代产品与原设计一致；最后确认线束长度及机械安装空间，避免影响设备装配。

对于采购人员而言，兼容替代不仅需要关注产品外观尺寸，更需要关注高速信号性能、批量一致性以及长期供应能力。I-PEX CABLINE®-SS系列30Pin Harness产品包含不同长度规格，例如100mm、200mm、300mm版本，可根据设备结构需求进行匹配。

在替代开发过程中，我司可根据客户提供的原始线束型号、连接器规格以及设备应用环境，进行样品开发、性能验证以及量产导入，为客户提供可靠的极细同轴线束替代解决方案。

五，总结

随着4K及更高分辨率图像传输需求不断提升，极细同轴线束已经成为影响设备性能的重要连接部件。优秀的极细同轴线束不仅需要满足高速传输要求，还需要兼顾阻抗稳定性、电磁屏蔽能力、机械可靠性以及长期使用稳定性。

针对 I-PEX 82886-100B-02-D CABLINE®-SS 30Pin极细同轴线束产品，我司具备专业研发制造能力，可提供对应的兼容替代线束方案，帮助客户降低供应链风险，提高产品设计灵活性，为高速显示、工业视觉、智能终端及高性能电子设备提供稳定可靠的连接支持。
