I-PEX 83017-100B-01-D 200mm 长度定制极细同轴线束替代品

一、高速电子设备内部连接升级，极细同轴线束成为信号稳定传输的重要保障

随着笔记本电脑、智能显示设备、工业视觉系统、AI视觉终端以及高速数据设备不断向轻薄化、高性能方向发展，设备内部空间越来越紧凑，同时对于高速信号传输的稳定性要求也越来越高。作为连接主板与显示模组、摄像模组以及高速功能模块的重要组件，极细同轴线束（Micro-Coaxial Cable Harness）不仅承担数据传输任务，同时直接影响设备整体的信号完整性、抗干扰能力以及长期运行可靠性。

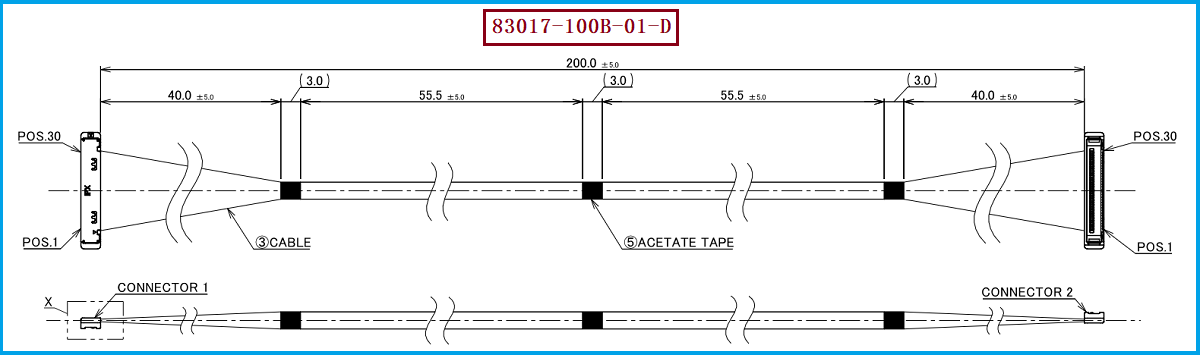

本方案对应 I-PEX CABLINE®-SS 系列30Pin极细同轴线束产品，型号为 I-PEX 83017-100B-01-D。该产品采用 30PIN连接结构，线材端配套连接器型号为 20373-R30T-06，连接器适配线材规格为 40AWG Micro-Coaxial Cable。该系列连接器采用 0.4MM Pitch设计，具备高密度、小型化、高速传输等特点，可满足现代电子设备内部空间受限环境下的高速信号连接需求。

我司专注于极细同轴线束研发与制造，可根据客户设备设计需求、电气性能要求以及接口规格要求，提供：I-PEX 83017-100B-01-D兼容替代线束方案，帮助客户实现产品国产替代、供应链优化以及稳定量产。

二、如何根据信号频率选择极细同轴线的线径？工程师选型需要关注哪些因素？

在高速电子设备设计过程中，极细同轴线的线径选择并不是越细越好，而是需要根据信号频率、传输速率、距离、阻抗要求以及空间限制进行综合判断。对于工程师而言，选择合适AWG规格的极细同轴线，是保证高速信号稳定传输的重要环节。

通常情况下，信号频率越高，对线材的电气性能要求越严格。高速信号在极细同轴线内部传输时，会受到导体电阻、介质损耗、趋肤效应以及信号衰减等因素影响。如果线径过细，虽然能够节省设备空间，但可能导致传输损耗增加；如果线径过粗，则会增加线束尺寸和布线难度。因此，需要在传输性能与空间设计之间取得平衡。

以CABLINE®-SS系列为例，其Micro-Coaxial Cable支持AWG36、AWG38、AWG40以及AWG42规格，其中AWG40是高速设备应用中常见选择。对于MIPI、eDP、HDMI、USB高速接口等应用，工程师通常会根据数据速率、信号频率以及线束长度选择合适线径，而不是单纯依据设备尺寸决定。

一般而言，AWG40极细同轴线具备较好的空间适应性和高速传输平衡能力，适合笔记本显示模组、高速摄像设备、工业视觉设备等内部短距离高速连接场景。对于更高功率或更低损耗需求，则可能需要考虑更大线径规格，例如AWG38或AWG36。因此，在进行极细同轴线束设计时，需要结合实际信号频率和应用环境进行匹配。

三、CABLINE®-SS 30PIN极细同轴线束技术特点及应用价值

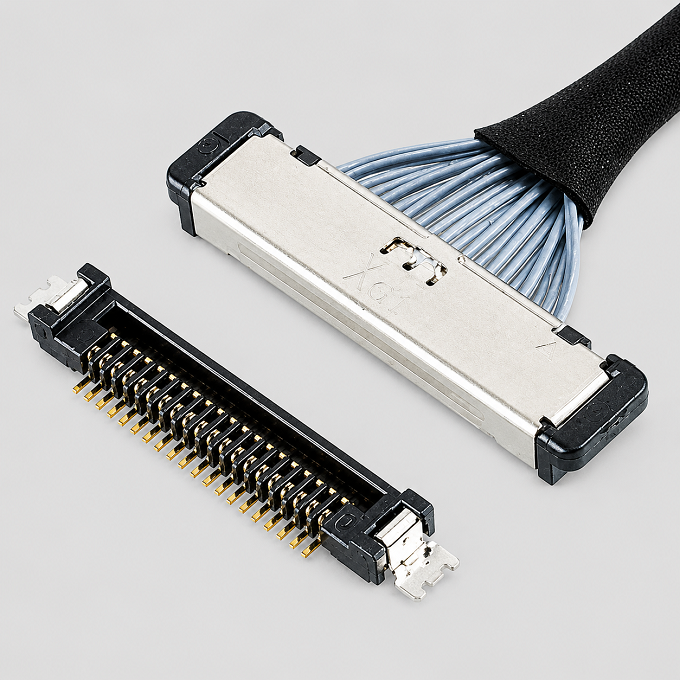

I-PEX 83017-100B-01-D属于CABLINE®-SS 30PIN Harness系列产品，采用30Pin高密度连接结构，两端配置CABLINE®-SS连接方案。其线材端连接器型号为 20373-R30T-06，适配 40AWG Micro-Coaxial Cable，能够满足高速信号传输、小空间安装以及高可靠连接需求。

该产品采用30PIN设计，可以支持多通道信号传输需求，同时结合0.4MM Pitch连接器结构，有效减少PCB端连接空间占用。CABLINE®-SS系列采用I-PEX独有W-Point接触设计，可提升连接可靠性，降低因灰尘、振动以及长期使用造成接触异常的风险。

对于工程师而言，在选择此类极细同轴线束时，需要重点确认连接器型号、PIN数量、线材AWG规格、信号协议以及机械安装条件；对于采购人员而言，则需要重点关注替代产品的一致性、批量供应能力以及长期稳定供货能力。

针对客户对进口型号替代和供应链优化的需求，我司可提供：I-PEX 83017-100B-01-D兼容替代线束方案，支持从样品开发、结构匹配、电气验证到批量生产的完整服务。

四、选型和兼容与替代方案参考及建议

在进行CABLINE®-SS系列30PIN极细同轴线束选型时，建议工程师首先确认原始线束的连接器规格和信号需求。本产品采用 20373-R30T-06连接器，适配 40AWG极细同轴线材，因此替代开发时需要保证连接器接口尺寸、线材规格以及电气性能保持一致。

其次，需要根据实际传输信号确定线材规格。如果应用为高速显示、摄像头数据传输或高速差分信号，则需要重点评估阻抗匹配、插入损耗、串扰控制以及屏蔽性能。如果设备内部空间有限，则需要综合考虑线径、柔韧性以及安装弯折要求。

对于采购端而言，兼容替代产品不仅需要满足外观尺寸一致，更需要满足长期可靠性和批量生产稳定性。我司可根据客户提供的原始型号 I-PEX 83017-100B-01-D，进行对应极细同轴线束开发，实现连接器匹配、40AWG线材适配以及高速性能优化，满足客户替代采购需求。

五，总结

极细同轴线束作为高速电子设备内部的重要连接部件，其线径选择直接影响信号传输质量、设备可靠性以及产品设计灵活性。针对不同信号频率和应用需求，需要综合考虑AWG规格、传输速率、线束长度以及设备空间要求，选择最适合的线材方案。

I-PEX 83017-100B-01-D CABLINE®-SS 30PIN极细同轴线束凭借30PIN高密度连接、20373-R30T-06连接器、40AWG Micro-Coaxial Cable适配能力以及小型化高速传输特点，适用于多种高性能电子设备内部连接应用。

我司具备专业极细同轴线束制造能力，可提供 I-PEX 83017-100B-01-D兼容替代线束方案，帮助客户降低供应链风险，实现国产替代，为高速显示、工业视觉、智能终端及高端电子设备提供稳定可靠的连接解决方案。

我是【恒大电子产品网】，专业定制生产极细同轴线束及配套端子、板端连接器，如您需要技术评估或项目合作，请联系：王先生 18013280587（微信同号）。
