I-PEX 83018-100B-01-D 300mm 长度定制极细同轴线束替代品

一、高速图像采集设备升级，极细同轴线束成为信号完整性的重要保障

随着机器视觉、工业相机、AI视觉设备、高速摄像模组以及智能终端设备不断提升图像分辨率和采集速度，图像数据传输对内部连接线束提出了更高要求。高速图像采集系统不仅需要保证数据传输速率，同时还需要控制电磁干扰（EMI）、信号串扰以及传输损耗，否则容易造成图像异常、数据丢帧以及系统稳定性下降。

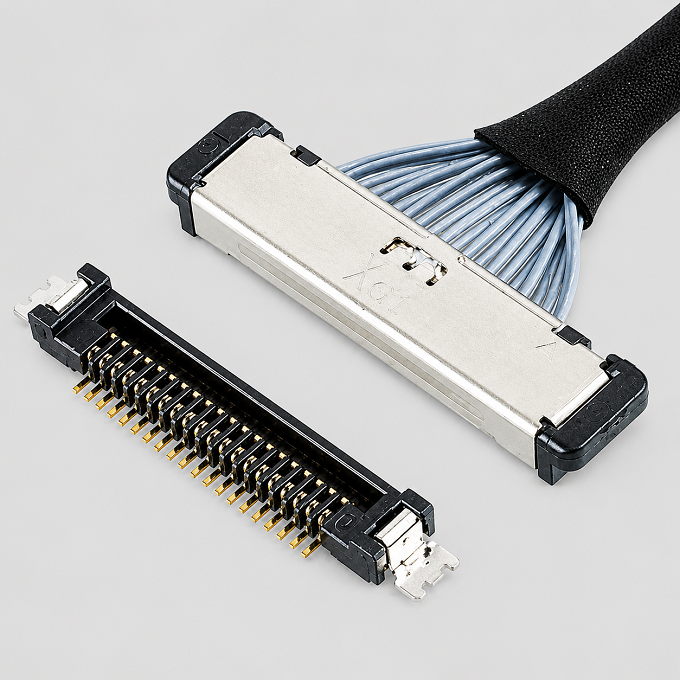

在高速图像采集模组设计中，极细同轴线束（Micro-Coaxial Cable Harness）凭借独立屏蔽结构、稳定阻抗控制以及高密度布线能力，成为连接摄像模组、处理器以及控制主板的重要解决方案。本方案对应 I-PEX CABLINE®-SS 系列30Pin极细同轴线束产品，型号为 I-PEX 83018-100B-01-D。该产品采用 30Pin连接结构，线材端连接器型号为 20373-R30T-06，使用 40AWG Micro-Coaxial Cable极细同轴线，适合高速信号传输应用。I-PEX CABLINE®-SS系列提供30Pin Harness规格，并支持Micro-Coaxial Cable AWG40配置，具备高速数据传输、小型化连接以及高可靠性的特点。

针对高速图像采集设备对于稳定连接和供应链优化的需求，我司专注于极细同轴线束研发制造，可提供：I-PEX 83018-100B-01-D兼容替代线束方案，帮助客户实现原型号替代、产品升级以及稳定批量供应。

二、高速图像采集模组如何选极细同轴线束来优化EMI？工程师需要关注哪些关键因素？

在高速图像采集系统中，EMI（Electromagnetic Interference，电磁干扰）是影响图像质量的重要因素之一。当摄像模组传输高速差分信号时，如果连接线束屏蔽性能不足，外部电磁环境或设备内部高速电路产生的干扰可能会耦合进入信号通道，引起图像噪声、数据错误甚至通信失败。

工程师在选择极细同轴线束时，首先需要关注线材自身的屏蔽结构。相比普通排线，Micro-Coaxial Cable采用同轴结构设计，中心导体外围具有屏蔽层，可以有效降低外部干扰进入信号路径，同时减少多通道高速信号之间的串扰。因此，在高分辨率摄像头、工业视觉检测设备以及高速图像采集模块中，极细同轴线束能够帮助系统提升信号完整性。

其次，需要关注线束阻抗控制和AWG规格匹配。I-PEX 83018-100B-01-D采用40AWG极细同轴线材，在尺寸、柔韧性以及高速传输性能之间取得平衡。对于高速图像传输应用，线束设计不仅要考虑线径大小，还需要综合评估信号频率、传输距离、阻抗一致性、插入损耗以及EMI控制能力。

此外，连接器结构也会影响整体抗干扰性能。该型号采用 20373-R30T-06连接器，配合CABLINE®-SS系列高密度结构，可满足30Pin高速信号连接需求。CABLINE®-SS系列采用0.4mm Pitch设计，并支持高速数据传输应用，可用于包括MIPI、eDP以及其他高速接口场景。

三、I-PEX CABLINE®-SS 30Pin极细同轴线束技术特点及高速图像应用价值

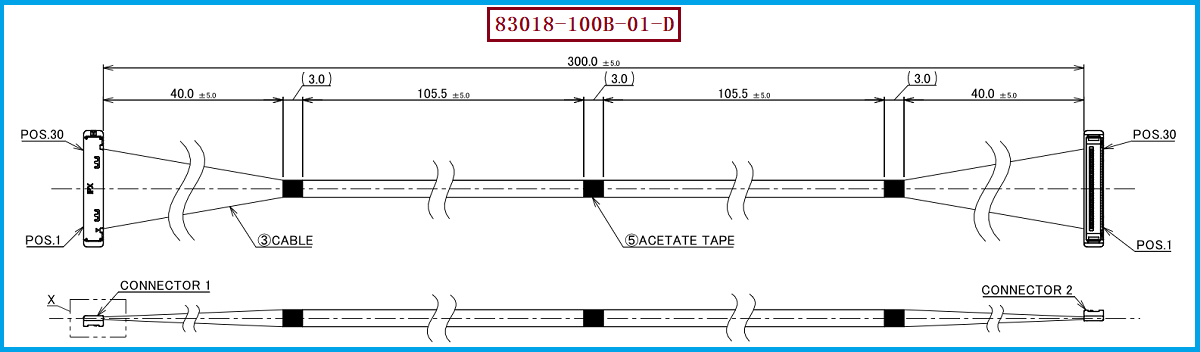

I-PEX 83018-100B-01-D属于CABLINE®-SS 30Pin Harness系列中的300mm长度、1-1线位定义版本。该型号采用30根Micro-Coaxial Cable组成线束结构，线材规格为 40AWG、50Ω极细同轴线，两端使用 20373-R30T-06连接器，适用于空间有限且需要高速稳定数据传输的设备内部连接。

对于高速图像采集模组而言，极细同轴线束的价值不仅体现在传输速度，更体现在信号稳定性。高速摄像系统通常需要持续传输大量图像数据，如果线束存在阻抗变化、屏蔽不足或串扰问题，会直接影响图像质量。因此，在产品设计阶段，需要选择具备稳定电气性能和良好EMI抑制能力的线束方案。

CABLINE®-SS连接器采用高密度、小型化设计，官方资料显示其具有0.4mm Pitch结构、低安装高度以及高速数据传输能力，可满足轻薄设备以及高速模块连接需求。

对于工程师而言，该型号适用于高速摄像头模组、工业视觉系统、机器视觉设备以及智能检测设备内部连接；对于采购人员而言，稳定的制造能力、一致性的性能控制以及长期供货能力，是替代进口线束时的重要评估因素。我司可提供：I-PEX 83018-100B-01-D兼容替代线束方案，支持连接器匹配、40AWG极细同轴线加工、电气性能优化以及批量生产导入。

四、选型和兼容与替代方案参考及建议

在高速图像采集模组应用中，极细同轴线束选型建议从机械兼容、电气性能以及应用环境三个方面综合评估。

针对 I-PEX 83018-100B-01-D，替代开发时需要重点确认以下内容：首先，需要保证连接接口一致，包括30Pin数量、连接器型号 20373-R30T-06、安装尺寸以及装配方向；其次，需要保持线材规格一致，采用适配高速信号传输需求的 40AWG Micro-Coaxial Cable，确保阻抗、衰减以及EMI性能满足设备要求。

对于高速图像采集系统，建议工程师重点验证：

  ●  图像传输稳定性；

  ●  高速信号完整性；

  ●  EMI抗干扰能力；

  ●  长时间运行可靠性。

对于采购端而言，在选择兼容替代方案时，不应只关注连接器外观匹配，更需要关注生产工艺能力、批量一致性以及供应保障能力。

我司可根据客户原始型号 I-PEX 83018-100B-01-D，提供对应兼容替代线束开发服务，从样品制作、结构确认、电性能测试到批量生产，实现高速图像采集设备极细同轴线束国产替代方案。

五，总结

高速图像采集设备对于线束的要求已经从简单连接发展到高速、高可靠、低干扰的数据传输解决方案。极细同轴线束凭借优秀的屏蔽性能、稳定阻抗控制以及小型化结构，能够有效帮助设备降低EMI影响，提高高速图像数据传输稳定性。

I-PEX 83018-100B-01-D CABLINE®-SS 30Pin极细同轴线束采用20373-R30T-06连接器与40AWG Micro-Coaxial Cable方案，兼顾高速传输、空间节省以及可靠连接需求，是高速图像采集模组、工业视觉设备以及智能终端内部连接的重要选择。

我司具备专业极细同轴线束制造能力，可提供 I-PEX 83018-100B-01-D兼容替代线束方案，帮助客户降低供应链风险，实现稳定可靠的国产替代，为高速图像采集和高性能电子设备提供优质连接解决方案。
