I-PEX 83022-100B-01-D 100mm 长度定制极细同轴线束替代品

一、高密度高速连接需求下的CABLINE®-SS 35Pin极细同轴线束方案

随着笔记本电脑、工业视觉设备、智能终端、AI设备以及高性能显示系统不断向轻薄化、高速化方向发展，设备内部空间越来越有限，同时对于高速信号传输稳定性的要求也越来越高。传统线束方案在高速数据传输环境下容易受到阻抗变化、电磁干扰以及信号串扰影响，而极细同轴线束凭借优异的屏蔽能力、稳定阻抗控制能力以及小型化优势，逐渐成为高端电子设备内部连接的重要方案。

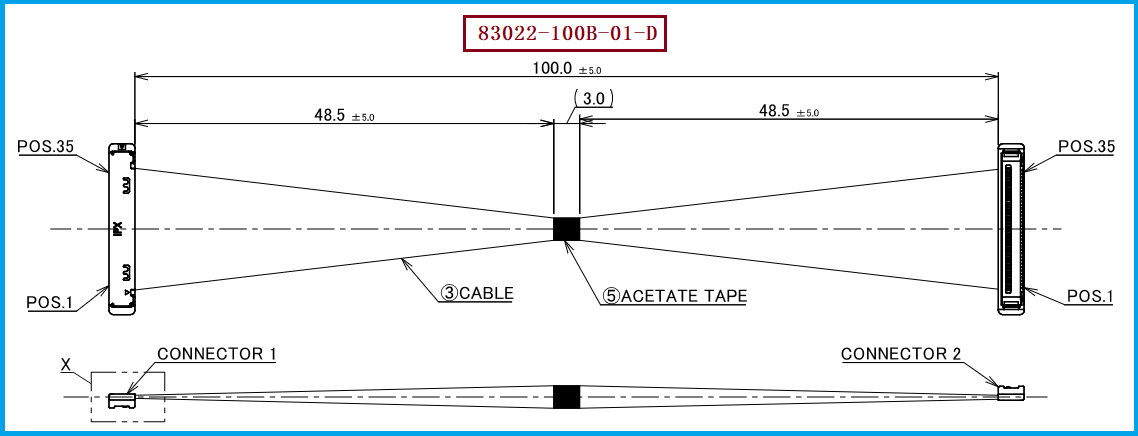

本次介绍产品为 I-PEX CABLINE®-SS系列35Pin极细同轴线束 83022-100B-01-D。该型号对应I-PEX CABLINE-SS 35P HARNESS系列产品，规格为 35Pin Micro-Coaxial Cable Harness，线束长度100mm，线位定义1-1。该产品线材端采用 20373-R35T-06连接器型号，该连接器支持 Micro-Coaxial Cable AWG 40、AWG 36规格线材应用，能够满足高速信号连接场景对于空间尺寸、电气性能以及可靠性的综合需求。I-PEX

对于工程师而言，83022-100B-01-D不仅是一款连接线束，更是一套针对高速信号完整性设计的连接解决方案。其采用CABLINE®-SS 35Pin高密度结构，结合0.4mm Pitch精密连接设计，可有效减少设备内部空间占用，同时满足多通道高速信号传输需求。I-PEX

二、极细同轴线有哪些优势？Micro-Coax结构为何成为高端设备首选？

极细同轴线（Micro-Coaxial Cable）最大的优势，在于能够在极小外径条件下，同时兼顾高速传输性能、抗干扰能力以及柔性安装需求。

首先，极细同轴线具备优秀的信号屏蔽能力。普通多芯线束中，多路信号容易受到相邻线路影响，而极细同轴线每一路信号均采用独立同轴结构，通过金属屏蔽层降低外部电磁干扰，同时减少信号之间的串扰，使高速数据传输更加稳定。

其次，极细同轴线具有更好的阻抗一致性控制能力。高速信号（例如高速显示、图像传输、数据通信等）对于阻抗变化非常敏感，如果线材结构存在偏差，容易造成信号反射、衰减甚至通信异常。Micro-Coax结构通过精确控制中心导体、绝缘层厚度以及屏蔽距离，使信号传输保持稳定。

此外，极细同轴线还具备小型化、高柔韧性以及空间适应能力强等优势。对于超薄设备、精密仪器以及内部空间复杂的电子产品而言，AWG40级别Micro-Coax线材能够在有限空间内完成高密度、高可靠连接。

I-PEX CABLINE®-SS系列支持多种高速应用，包括V-By-One US、HDMI 2.1、USB 3.2 Gen2、eDP HBR2等高速接口应用，为显示、影像以及高速数据设备提供可靠连接基础。I-PEX

我们公司专注于极细同轴线束研发与制造，可提供 I-PEX 83022-100B-01-D兼容替代线束方案，根据客户设备结构要求，实现连接器匹配、线材规格匹配以及高速信号性能验证，为客户提供稳定可靠的国产替代解决方案。

三、工程应用关注点：83022-100B-01-D极细同轴线束如何满足设备连接需求？

在实际设备开发过程中，工程师不仅关注线束是否能够连接，更关注长期运行中的信号可靠性。因此，在极细同轴线束选型过程中，需要综合考虑连接器匹配、线材规格、阻抗性能、弯折可靠性以及生产一致性。

I-PEX 83022-100B-01-D采用35Pin连接结构，配套线材端连接器型号为：

20373-R35T-06

该连接器属于CABLINE®-SS Plug Housing系列35Pin产品，可适配：

Micro-Coaxial Cable：AWG 40、AWG 36

同时也支持部分Discrete Wire规格应用。I-PEX

从工程设计角度来看，该方案适合应用于：

高速显示模组连接；

工业摄像头及视觉检测设备；

AI终端设备内部高速数据连接；

精密仪器内部模块互联。

对于采购人员而言，除了关注产品价格，更需要关注供应稳定性、替代周期以及批量一致性。极细同轴线束属于高精密制造产品，其生产过程涉及微细线材加工、连接器组装、端子压接以及电气性能检测，对供应商制造能力具有较高要求。

四、选型和兼容与替代方案参考及建议

针对采用I-PEX CABLINE®-SS系列35Pin线束的设备，在进行选型或国产替代开发时，需要重点确认以下关键参数：

产品型号：

极细同轴线束产品料号/型号：I-PEX 83022-100B-01-D

线材端连接器型号：

20373-R35T-06

连接器Pin规格：

35Pin

连接器适配线材规格：

Micro-Coaxial Cable AWG 40 / AWG 36

线束类型：

Micro-Coax极细同轴线束

线束结构：

1-1线位定义

在兼容替代开发过程中，建议工程师重点验证机械尺寸与电气性能两个方面。机械方面需要确认35Pin连接器结构、安装空间、插拔方向以及线束长度要求；电气方面需要重点验证阻抗一致性、高速信号完整性、屏蔽性能以及长期可靠性。

针对原I-PEX CABLINE®-SS系列产品，如果客户存在供应周期优化、成本控制或国产化替代需求，可通过同规格兼容开发方式进行替换。

我们公司可提供：I-PEX 83022-100B-01-D兼容替代线束方案。

依托自主极细同轴线束制造能力，公司可根据客户产品需求提供样品开发、小批量试产以及批量生产服务，帮助客户建立稳定可靠的高速连接线束供应体系。

五、总结

I-PEX CABLINE®-SS 35Pin极细同轴线束 83022-100B-01-D，通过35Pin高密度连接设计、Micro-Coax极细同轴传输技术以及20373-R35T-06精密连接器组合，实现了小空间、高速率、高可靠性的连接需求。

对于工程师而言，极细同轴线束不仅影响单个模块之间的数据传输，更直接影响整机性能表现；对于采购人员而言，选择具备自主制造能力和替代开发能力的供应商，是保障产品交付和供应链稳定的重要因素。

我们公司专注于极细同轴线束生产制造，可针对 I-PEX 83022-100B-01-D 等型号提供兼容替代解决方案，以高可靠制造能力帮助客户实现高速电子设备连接升级。

我是【恒大电子产品网】，专业定制生产极细同轴线束及配套端子、板端连接器，如您需要技术评估或项目合作，请联系：王先生 18013280587（微信同号）。
