I-PEX 83023-100B-01-D 200mm 长度定制极细同轴线束替代品

一、I-PEX CABLINE®-SS 35Pin极细同轴线束：满足高速、小型化设备连接需求

随着智能设备、工业自动化设备、AI视觉设备、高性能显示终端不断向轻薄化、高速化方向发展，设备内部连接线束不仅需要满足空间限制，更需要保证高速信号传输过程中的稳定性。对于工程师而言，线束已经不再只是简单的电气连接部件，而是影响整机信号质量、运行可靠性以及产品性能的重要组成部分。

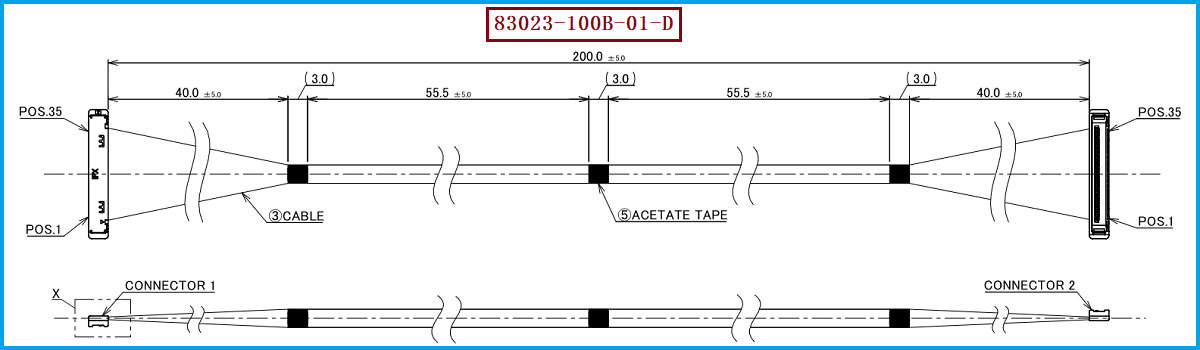

本次介绍产品为 I-PEX CABLINE®-SS系列35Pin极细同轴线束 I-PEX 83023-100B-01-D。该产品属于CABLINE®-SS 35Pin Harness系列，采用 Micro-Coaxial Cable（极细同轴线）结构，线材规格为40AWG，线束长度200mm，线位定义为1-1。线材端配套使用的连接器型号为 20373-R35T-06，该连接器为CABLINE®-SS 35Pin Plug Housing组件，可适配 Micro-Coaxial Cable AWG40、AWG36规格线材。(i-pex.com)

CABLINE®-SS系列采用 0.4mm Contact Pitch、高密度35Pin设计，支持高速信号传输应用，并具备低高度、小型化以及高可靠连接特点。官方资料显示，该系列支持最高16Gbps/Lane级高速数据传输，并支持V-By-One US、HDMI 2.1、USB 3.2 Gen2、eDP等高速接口应用。(i-pex.com)

对于设备制造商而言，83023-100B-01-D不仅适用于高速数据传输场景，同时能够满足设备内部空间优化、模块化设计以及长期可靠运行需求。

二、极细同轴线的结构组成及工作原理解析：高速信号稳定传输的核心基础

极细同轴线（Micro-Coaxial Cable）是一种专门针对高频、高速信号传输设计的精密线材结构。相比普通多芯线束，极细同轴线最大的特点是每一根信号线均采用独立同轴结构，通过控制电磁场传播路径，实现更加稳定的信号传输。

一根典型的极细同轴线主要由以下部分组成：

中心导体层：

位于线材最内部，负责传输电信号。由于采用超细规格设计，需要保证导体尺寸精度以及材料一致性，以降低信号传输损耗。

绝缘介质层：

包覆在中心导体外部，用于隔离导体与屏蔽层，同时决定线材的重要电气参数，例如特性阻抗。绝缘层厚度、材料介电常数以及均匀性，会直接影响高速信号质量。

金属屏蔽层：

位于绝缘层外部，通过屏蔽外部电磁干扰，同时减少相邻信号之间的串扰，使多通道高速信号能够稳定传输。

外部护套层：

提供机械保护，提高线束耐弯折能力以及长期使用可靠性。

极细同轴线的工作原理，是利用同轴结构形成稳定的电磁传输环境。信号电流沿中心导体传播，而返回电流通过外围屏蔽层形成闭合回路，使电磁场主要集中在线材内部，从而降低信号泄漏和外部干扰。

对于 I-PEX 83023-100B-01-D 这类35Pin高速线束而言，40AWG Micro-Coax线材通过精密结构控制，可以有效提升高速数据传输过程中的阻抗一致性、信号完整性以及抗干扰能力。

我们公司专注于极细同轴线束研发与制造，可提供 I-PEX 83023-100B-01-D兼容替代线束方案，通过自主生产工艺，实现线材规格、连接器匹配、电气性能以及机械尺寸的综合兼容，为客户提供稳定可靠的国产替代解决方案。

三、工程应用价值分析：极细同轴线束如何提升整机性能表现

在高速电子设备中，信号质量不仅取决于芯片和PCB设计，连接线束同样会影响整机性能。如果线束阻抗不稳定、屏蔽效果不足或端子连接可靠性下降，可能导致高速信号衰减、数据错误、显示异常甚至设备运行不稳定。

I-PEX CABLINE®-SS系列通过多项设计提升连接可靠性。其中，0.4mm Pitch结构能够满足高密度PCB空间需求；W-Point双触点设计能够提升端子接触稳定性，降低因振动、环境变化或微小异物导致的接触异常风险。(i-pex.com)

对于 I-PEX 83023-100B-01-D，其关键产品信息如下：

产品型号：

I-PEX 83023-100B-01-D

线材端连接器型号：

20373-R35T-06

极细同轴线材规格：

40AWG Micro-Coaxial Cable

连接器规格：

35Pin / 0.4mm Pitch

线束长度：

200mm

线位定义：

1-1

该方案适用于：

高速显示设备；

工业视觉系统；

AI智能终端；

精密检测设备；

高性能电子模块内部连接。

对于采购人员而言，选择具备极细同轴线束制造能力的供应商，不仅可以降低进口产品供应风险，同时能够提高产品交付稳定性和供应链灵活性。

四、选型和兼容与替代方案参考及建议

在进行CABLINE®-SS系列极细同轴线束选型或替代开发时，工程师和采购人员需要重点确认连接器规格、线材类型、Pin数量、Pitch间距、线束长度以及信号性能要求。

针对 I-PEX 83023-100B-01-D 型号，其替代开发重点包括：

首先，需要保证连接器兼容性，包括：

35Pin连接数量；

0.4mm端子间距；

20373-R35T-06连接器匹配；

插拔方向及安装结构一致。

其次，需要保证线材性能：

采用40AWG Micro-Coax极细同轴线；

控制阻抗一致性；

保证高速信号完整性；

满足屏蔽和抗干扰要求。

同时，在批量生产过程中，还需要重点控制：

端子压接精度；

线束长度一致性；

焊接及组装可靠性；

电气测试稳定性。

针对原I-PEX CABLINE®-SS系列应用产品，如果客户存在采购周期、供应链风险或成本优化需求，可以通过兼容替代开发方式实现产品替换。

我们公司可提供：I-PEX 83023-100B-01-D兼容替代线束方案。

依托专业极细同轴线束制造能力，公司可提供从样品设计验证、小批量试产到批量生产的一体化服务，帮助客户实现高速连接线束国产化替代。

五、总结

I-PEX CABLINE®-SS 35Pin极细同轴线束 83023-100B-01-D，通过40AWG Micro-Coax极细同轴结构、35Pin高密度连接设计以及20373-R35T-06精密连接器组合，实现了高速、小型化、高可靠性的连接需求。

从工程应用角度来看，极细同轴线束的结构设计直接影响信号传输质量；从供应链角度来看，稳定的制造能力决定产品长期供应可靠性。

我们公司专注于极细同轴线束研发制造，可针对 I-PEX 83023-100B-01-D 等型号提供兼容替代方案，为客户提供高性能、高可靠性的Micro-Coax线束产品，助力智能设备、高速电子产品以及工业应用领域实现更加稳定的连接方案。

我是【恒大电子产品网】，可根据需求提供高速极细同轴线束的结构优化与信号一致性评估服务和产品解决方案，更多信息欢迎联系：王先生 18013280587（微信同号）。
