I-PEX 83024-100B-01-D 300mm 长度定制极细同轴线束替代品

一、高密度高速连接需求下的CABLINE®-SS 35Pin极细同轴线束方案

随着笔记本电脑、工业视觉设备、智能终端、AI设备以及高性能显示系统不断向轻薄化、高速化方向发展，设备内部连接空间持续缩小，同时对于信号传输稳定性、抗干扰能力以及长期可靠性的要求不断提升。对于工程师而言，线束已经不仅是简单的连接部件，而是直接影响整机信号质量和设备性能的重要组成部分。

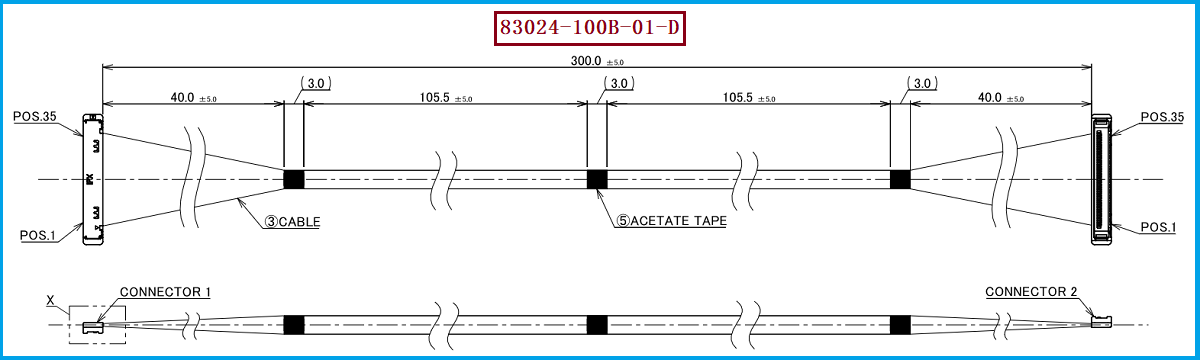

本次介绍产品为 I-PEX CABLINE®-SS系列35Pin极细同轴线束 I-PEX 83024-100B-01-D。该产品属于CABLINE®-SS 35P HARNESS系列，采用 Micro-Coaxial Cable（极细同轴线）结构，线材规格为 40AWG，线束长度为 300MM，线位定义为 1-1。线材端配套使用连接器型号为 20373-R35T-06，属于CABLINE®-SS 35Pin Plug Housing组件，可适配Micro-Coaxial Cable AWG40、AWG36规格线材。(i-pex.com)

I-PEX CABLINE®-SS系列采用 0.4mm Contact Pitch高密度设计，支持10Pin、14Pin、20Pin、30Pin、32Pin、35Pin、40Pin、50Pin等规格，并针对高速信号传输应用进行设计。官方资料显示，该系列支持最高16Gbps/Lane级高速数据传输，并适用于V-By-One US、HDMI 2.1、USB 3.2 Gen2、eDP等高速接口应用。(i-pex.com)

对于设备研发工程师而言，I-PEX 83024-100B-01-D能够在有限空间内实现多通道高速信号连接；对于采购人员而言，该类标准化Micro-Coax线束方案有助于提升供应链稳定性和产品维护便利性。

二、极细同轴线有哪些类型？不同结构如何满足不同应用需求？

极细同轴线（Micro-Coaxial Cable）是一种专门针对高频、高速信号传输设计的小型化同轴电缆。由于其具备良好的阻抗控制能力、屏蔽性能以及柔性特点，被广泛应用于显示设备、高速摄像系统、精密仪器以及工业自动化设备内部连接。

根据结构和应用需求，极细同轴线通常可以分为以下几类：

第一类：单芯极细同轴线（Single Micro-Coaxial Cable）

单芯极细同轴线主要用于单路高速信号传输，通过中心导体传输信号，外部屏蔽层形成保护结构，可以有效降低外界电磁干扰。该类型适用于高速、高频信号环境，对信号完整性要求较高。

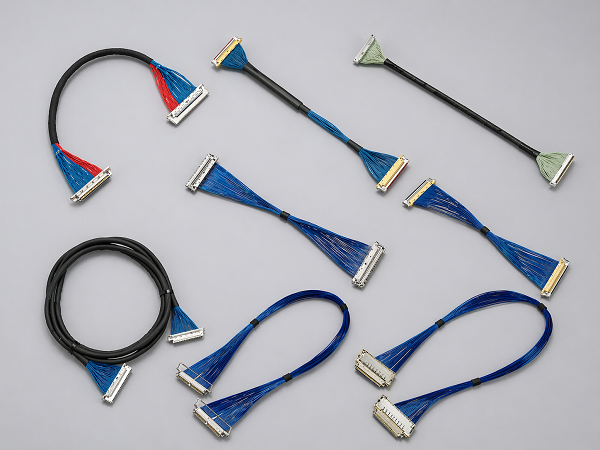

第二类：多芯极细同轴线束（Micro-Coaxial Cable Harness）

多芯极细同轴线束是由多根极细同轴线组合，并通过精密连接器进行集成形成的线束组件。例如本产品：

I-PEX 83024-100B-01-D

即采用35路Micro-Coax线材组成高速线束，通过35Pin连接器实现多通道信号传输。

该类型优势在于：

能够同时传输多路高速信号；

减少设备内部布线空间；

提升整体信号一致性。

第三类：差分信号型极细同轴线

部分高速接口（例如高速显示、图像传输接口）采用差分信号传输方式，需要极细同轴线具备更严格的阻抗控制能力，以降低信号损耗和反射。

第四类：屏蔽增强型极细同轴线

针对工业设备、医疗设备、自动化设备等电磁环境复杂的应用，会采用增强屏蔽结构，提高抗EMI干扰能力。

对于 83024-100B-01-D 产品而言，其40AWG Micro-Coax结构属于高密度高速连接应用方案，通过独立同轴结构，使每一路信号拥有独立屏蔽环境，从而降低串扰，提高高速传输稳定性。

我们公司专注于极细同轴线束研发制造，可提供 I-PEX 83024-100B-01-D兼容替代线束方案，根据客户设备需求，实现连接器匹配、线材规格匹配以及高速信号性能验证，为客户提供可靠国产替代选择。

三、83024-100B-01-D产品结构优势：40AWG极细同轴线实现高速可靠连接

从工程应用角度来看，极细同轴线束的核心价值在于通过精密结构设计，实现“小尺寸、高性能、高可靠”的连接效果。

I-PEX 83024-100B-01-D主要由以下部分组成：

极细同轴线部分：

采用：

40AWG Micro-Coaxial Cable

其内部结构包括：

中心导体 → 负责信号传输；

绝缘层 → 控制信号阻抗；

金属屏蔽层 → 抑制电磁干扰；

外部护套 → 提供机械保护。

这种同轴结构能够使信号电磁场集中在线材内部，减少外部干扰影响，同时降低相邻线路之间的信号串扰。

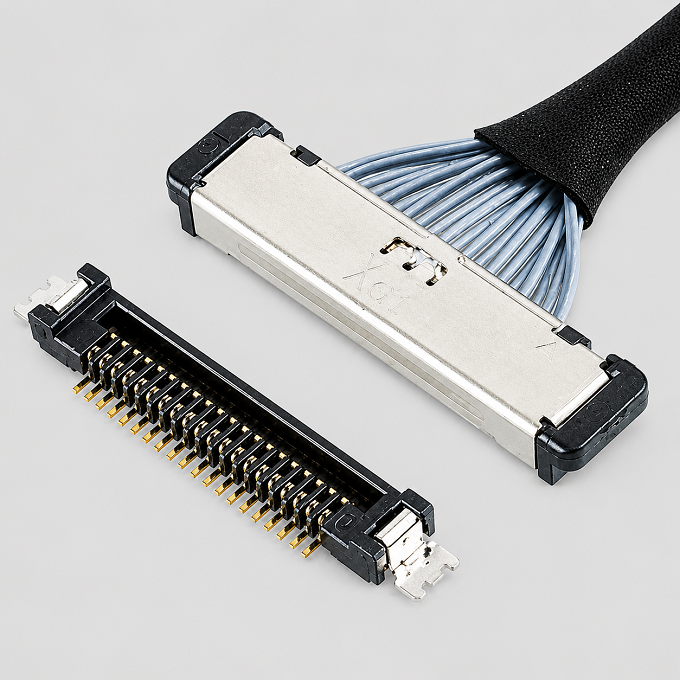

连接器部分：

采用：

20373-R35T-06

连接器规格：

35Pin CABLINE®-SS Plug Housing

适配线材：

Micro-Coaxial Cable AWG40 / AWG36

该连接器采用0.4mm Pitch精密结构，适合高密度PCB空间布局。CABLINE®-SS系列还采用I-PEX W-Point双触点设计，提高连接稳定性，降低长期使用过程中因振动、环境变化导致的接触风险。(i-pex.com)

该产品关键参数如下：

产品型号：

I-PEX 83024-100B-01-D

线材端连接器型号：

20373-R35T-06

极细同轴线规格：

40AWG

线束长度：

300MM

Pin数量：

35Pin

线位定义：

1-1

适用于：

高速显示设备；

工业视觉系统；

智能检测设备；

精密电子模块连接。

四、选型和兼容与替代方案参考及建议

对于采用CABLINE®-SS系列35Pin极细同轴线束的设备，在进行产品选型或者国产替代开发时，需要重点确认机械尺寸、电气性能以及连接可靠性。

针对：

I-PEX 83024-100B-01-D

兼容替代开发建议如下：

首先，需要确认机械匹配要求：

包括：

35Pin连接数量；

0.4mm Pitch规格；

20373-R35T-06连接器匹配；

线束长度300MM；

1-1线位定义。

其次，需要确认电气性能：

包括：

40AWG Micro-Coax线材规格；

特性阻抗一致性；

高速信号完整性；

屏蔽性能；

耐弯折可靠性。

最后，需要进行生产一致性验证：

包括：

端子压接质量；

连接器组装精度；

导通测试；

高频信号测试。

针对原I-PEX CABLINE®-SS 35Pin Harness应用产品，如果客户存在进口供应周期长、采购成本优化或者国产化替代需求，可以通过兼容替代方案进行开发。

我们公司可提供：I-PEX 83024-100B-01-D兼容替代线束方案。

依托专业极细同轴线束制造能力，公司可提供从样品设计、小批量验证到批量生产的一站式服务，帮助客户建立稳定、高效、高可靠性的高速连接线束供应体系。

五、总结

I-PEX CABLINE®-SS 35Pin极细同轴线束 83024-100B-01-D，通过40AWG Micro-Coax极细同轴结构、35Pin高密度连接设计以及20373-R35T-06精密连接器组合，实现了高速、小型化、高可靠连接需求。

从工程设计角度来看，极细同轴线束的类型选择和结构设计直接影响设备信号传输质量；从采购供应角度来看，稳定的制造能力和兼容替代能力决定产品长期供应保障。

我们公司专注于极细同轴线束研发与制造，可针对 I-PEX 83024-100B-01-D 等型号提供兼容替代方案，为客户提供高性能、高可靠性的Micro-Coax线束产品，助力智能设备、高速电子产品以及工业应用领域实现更加稳定可靠的连接。
