I-PEX 82895-100B-02-D 100mm 长度定制极细同轴线束替代品

一、I-PEX 82895-100B-02-D是什么？——32Pin极细同轴线束的典型应用方案

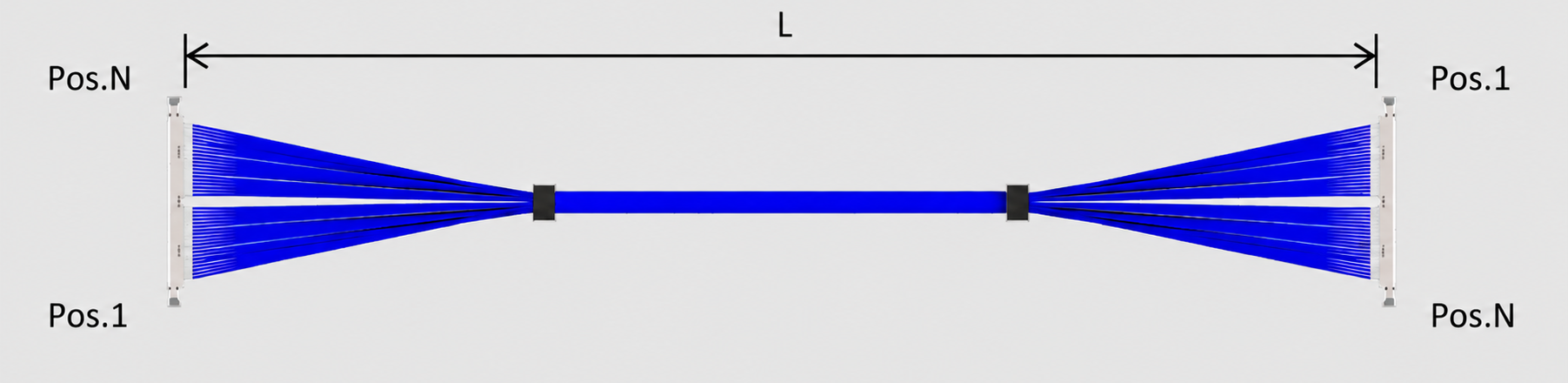

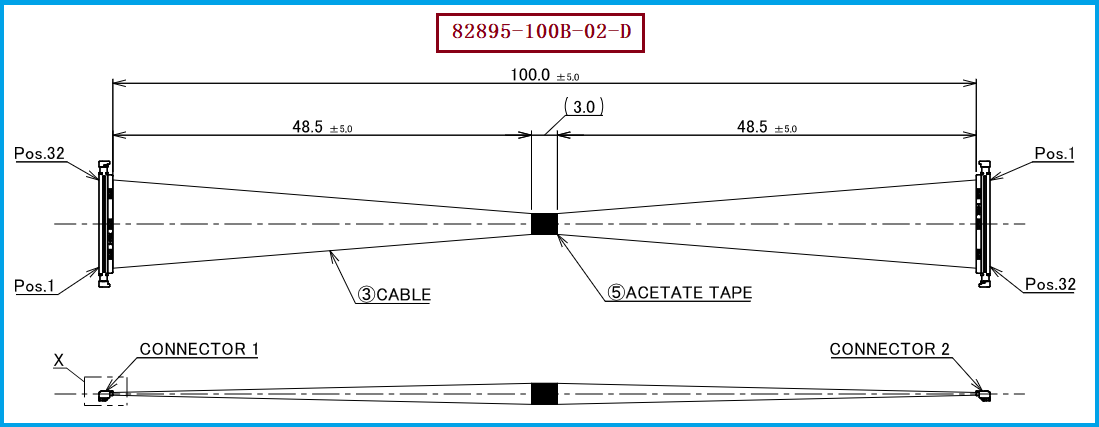

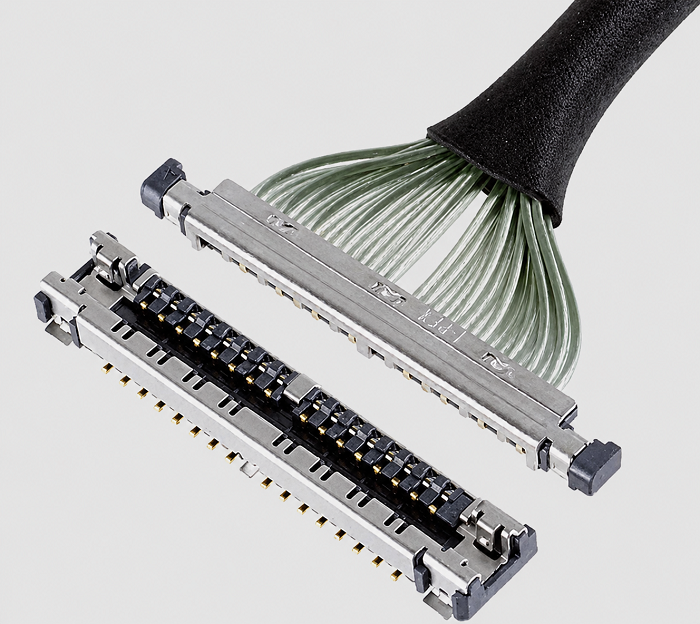

在笔记本电脑、平板电脑、显示设备、摄像头模组、VR/AR设备及其他高密度电子产品中，极细同轴线束需要在有限的设备内部空间中完成多路信号连接，因此工程师在选型时通常需要同时考虑连接器、Pin数、线材规格、线位关系、线束长度以及机械装配等因素。此次对应的产品为I-PEX 82895-100B-02-D，属于 CABLINE®-UA II 32P HARNESS，线束采用32根Micro-Coaxial Cable，图纸标注线材规格为AWG#44、50Ω、Blue，标称线束长度为100.0±5.0mm；线材端使用的Housing Ass'y型号为20497-032T-30，并配套相应的CABLINE®-UA II Plug及Metal Cover。对于工程师来说，这款产品最值得关注的参数之一是其1-N线位定义：Connector 1的Pos.1对应Connector 2的Pos.32，Pos.2对应Pos.31，以此类推，最终形成反向对应关系。因此，在进行国产替代、第二供应商导入或样品复制时，不能仅按照“32Pin极细同轴线束”进行替换，必须首先确保线位定义与原方案一致。我们公司专注于极细同轴线束生产制造，可根据原厂产品资料、工程图纸或客户样品进行针对性开发，我们公司可提供：I-PEX 82895-100B-02-D兼容替代线束方案，帮助客户进行国产供应链替代评估。

二、极细同轴线束国产替代方案如何评估？——不能只看料号，更要看完整匹配关系

对于采购人员而言，国产替代的价值通常体现在供应链多元化、成本优化、交期改善以及建立第二供应商；而对于工程师而言，最重要的问题则是“替代后能不能正常装配和稳定工作”。因此，评估I-PEX 82895-100B-02-D国产替代方案时，建议从“接口是否匹配、线位是否一致、线材是否匹配、尺寸是否满足、性能是否达标”几个层面综合判断。首先应确认线材端连接器20497-032T-30与设备端配套接口之间的机械配合关系，再确认产品为32Pin、1-N线位定义，不能将其误认为普通的1-1直通线束；其次应确认原图纸中的AWG#44、50Ω Micro-Coaxial Cable等关键线材信息，并进一步根据项目实际信号要求进行电气验证；同时还需要核对100mm标称长度及连接器端的整体结构尺寸，避免替代线束在实际装配过程中出现长度不足、余量过大或干涉等问题。对于采购端，则建议将样品验证、小批量试产和量产导入作为一个完整的供应商评估过程，而不是仅依据供应商提供的“同规格”描述直接切换。尤其需要注意，兼容替代线束与“连接器本体完全国产替代”是两个不同层级的概念；如果客户设备仍采用原I-PEX配套接口，那么优先进行线束本体的国产兼容制造，通常更容易控制项目导入风险。

三、选型和兼容与替代方案参考及建议——重点核对32Pin、20497-032T-30与1-N线位

针对I-PEX 82895-100B-02-D的兼容与替代，工程师在选型阶段应优先建立完整的产品参数对应关系，而不是只寻找一个外观相似的线束。首先，32Pin必须保持一致；其次，线材端连接器型号应重点核对20497-032T-30；再次，必须确认1-N线位定义，即一端Pos.1对应另一端Pos.32、一端Pos.2对应另一端Pos.31，直至两端完成反向对应；此外还需要核对原产品的100.0±5.0mm线束长度、AWG#44、50Ω Micro-Coaxial Cable以及连接器端的Bonding、Tape固定等结构要求。对于新项目，如果工程师正在进行32Pin极细同轴线束选型，还应根据实际信号通道数量、PCB空间、线束走线空间和设备内部结构判断32Pin是否合适，而不是单纯追求更高Pin数；对于采购人员，则建议在询价阶段要求供应商明确提供Connector型号、Cable规格、Pin Assignment、线束长度及样品验证资料，以便进行一一比对。对于存在国产替代需求的项目，我们公司可提供：I-PEX 82895-100B-02-D兼容替代线束方案，并可围绕客户实际产品结构和技术要求进行极细同轴线束的开发、打样与制造；最终兼容性则建议通过机械配合、电气性能及整机可靠性测试进行确认。

四、国产兼容替代的核心价值——让工程验证与采购供应拥有更多选择

极细同轴线束虽然体积小，但其制造过程涉及极细线材处理、连接器端接、线位控制、Bonding固定及整体尺寸控制等多个环节，因此真正有价值的国产替代并不是简单复制外观，而是建立一套能够稳定重复制造的工程与质量控制体系。以I-PEX 82895-100B-02-D为例，其32Pin、AWG#44、50Ω及1-N反向线位定义都属于替代制造过程中需要重点控制的项目。如果客户目前使用原厂产品，但存在采购成本、交期、供应商单一等问题，可以优先从线束兼容替代开始，通过样品测试确认后再逐步导入批量采购。我们公司专注于极细同轴线束生产制造，可针对I-PEX 82895-100B-02-D提供兼容替代线束方案，为客户提供从样品开发、小批量验证到批量生产的供应支持，帮助工程研发和采购部门在保证项目适配性的前提下增加供应渠道选择。

五，总结

 对于I-PEX 82895-100B-02-D这类32Pin极细同轴线束，国产替代是否可行，关键不在于“能不能做出一条类似的线”，而在于能否实现连接器、Pin数、1-N线位定义、AWG#44线材、50Ω阻抗、100mm长度及整体结构的系统匹配。工程师应重点验证机械、电气和整机可靠性，采购人员则应综合评估成本、交期、供应稳定性及量产能力。通过专业的极细同轴线束兼容制造，可以在不轻易改变客户设备接口体系的情况下，为原厂线束增加国产第二供应渠道。我们公司可提供：I-PEX 82895-100B-02-D兼容替代线束方案，助力客户推进极细同轴线束国产替代与供应链优化。
