I-PEX 82148-100B-02-D 200mm 长度定制极细同轴线束替代品

一、极细同轴线束连接器型号如何确认？先从Pin数、Pitch和具体料号入手

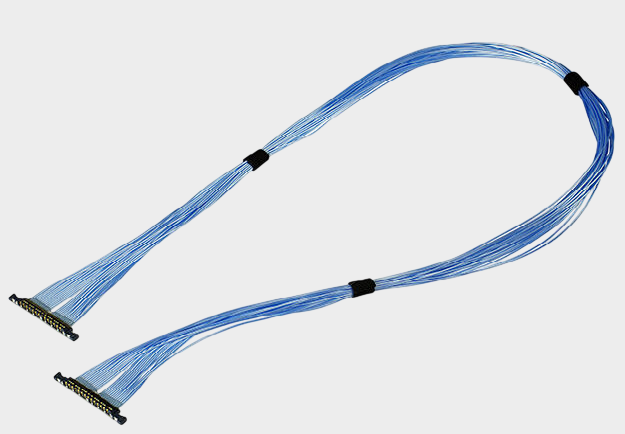

在笔记本电脑、平板、显示模组、摄像头、VR/AR及其他高密度电子设备中，极细同轴线束连接器尺寸小、Pin间距密集，工程师在确认连接器型号时不能只通过外观判断，而应结合品牌系列、具体Part Number、Pin数以及Contact Pitch进行确认。此次对应的产品为 I-PEX 82148-100B-02-D，属于 CABLINE®-UA II 32P Harness，其线材端使用的连接器型号为 20497-032T-30，连接器为32PIN、0.3MM Pitch。I-PEX的CABLINE®-UA II系列采用0.3mm Contact Pitch，并提供26、32、40、50Pin等配置，因此仅看到“0.3mm间距”还不能准确确认连接器型号，还必须进一步确认Pin数及对应Part Number。对于工程师而言，建议按照“系列→Pin数→Pitch→连接器料号→配对端型号”逐项核对；对于采购人员而言，则应要求供应商在报价及样品资料中明确连接器具体型号，避免仅以“0.3mm极细连接器”或“32Pin同类连接器”进行模糊替代。I-PEX官方资料对应的32Pin Plug Housing为 20497-032T-30，而82148-100B-02-D本身为32Pin、200mm、1-N结构的极细同轴线束。

二、为什么不能只看“32PIN 0.3MM”？——连接器确认还要结合线束结构

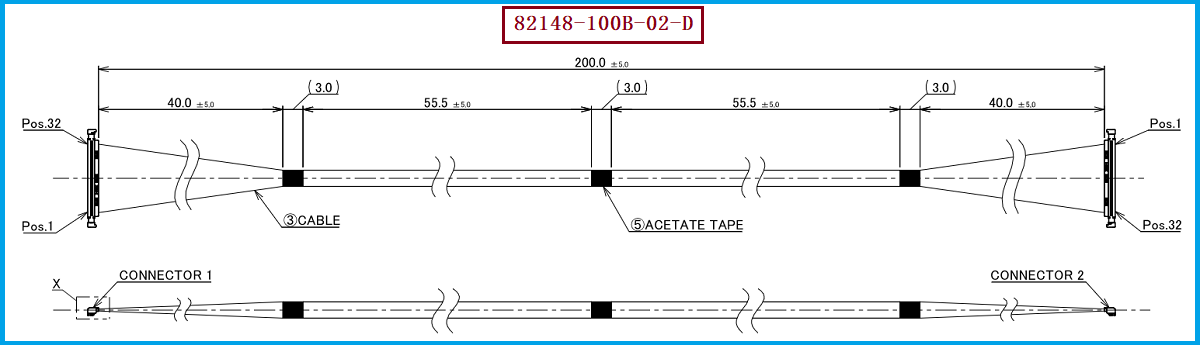

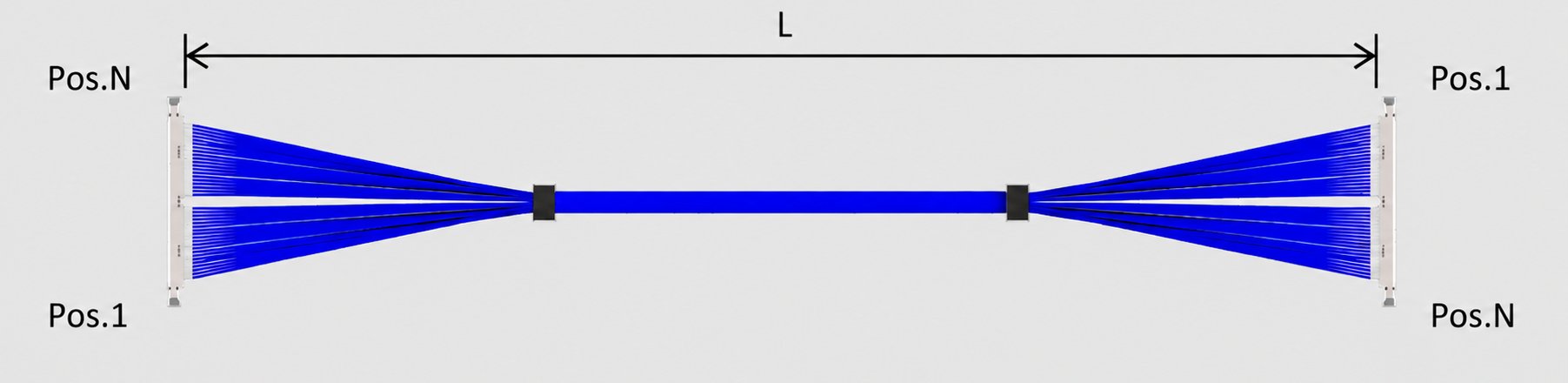

对于极细同轴线束来说，Pin数和Pitch只是确认连接器的第一步。以 I-PEX 82148-100B-02-D为例，其产品不仅采用32PIN、0.3MM Pitch的线材端连接器 20497-032T-30，同时还对应32根Micro-Coaxial Cable、AWG#44、50Ω等线材配置，并采用1-N线位定义；其200mm长度也是型号和实际装配中的重要参数。因此，在进行连接器型号确认时，如果只确认“32Pin、0.3mm”，仍然可能出现接口看似相同、实际线位或结构却不匹配的情况。尤其是1-N线位产品，需要确认一端Pos.1与另一端Pos.32等反向对应关系，不能误按照1-1直通线束生产。对于工程师来说，正确的确认方法应当是将20497-032T-30、32Pin、0.3mm Pitch、1-N线位、AWG#44 Micro-Coaxial Cable及200mm长度作为一个完整产品组合进行核对；对于采购人员，则建议在国产替代询价时要求供应商提供样品、工程规格及Pin Assignment资料，再进行实物配合和电气测试。需要特别注意的是，连接器型号确认与线束兼容确认是两个层级的问题：连接器本体需要确认机械配合，而线束还需要同时确认线材、端接工艺、线位关系和整体尺寸。

三、选型和兼容与替代方案参考及建议——从“连接器型号”延伸到整条线束验证

如果需要为 I-PEX 82148-100B-02-D寻找兼容替代方案，建议工程师优先确认原产品的关键组合：线材端连接器型号20497-032T-30、32PIN、0.3MM Pitch、AWG#44、50Ω Micro-Coaxial Cable、200mm长度以及1-N线位定义。其中，32Pin和0.3mm Pitch用于确认连接器的基础规格，而20497-032T-30用于锁定具体连接器型号；1-N则用于确认两端线位关系，200mm用于确认线束长度和实际装配余量。对于新项目，如果设备端PCB连接器已经确定，则应以配对连接器为基准反向确认线束端Plug规格，而不是仅凭线束外观选型。对于已有I-PEX产品的项目，则建议先采用原型号进行样品对照，再从机械尺寸、插拔配合、Pin Assignment、线材规格、阻抗及整机信号性能等方面验证兼容性。我们公司专注于极细同轴线束生产制造，可依据客户原有产品、工程图纸或样品进行兼容开发，我们公司可提供：I-PEX 82148-100B-02-D兼容替代线束方案，针对20497-032T-30、32PIN、0.3MM Pitch等关键参数进行对应开发，为工程验证、第二供应商导入及国产化采购提供线束制造支持。

四、从工程确认到采购导入——连接器型号准确，替代线束才更可靠

对于极细同轴线束采购而言，真正有效的国产替代并不是找到一个“尺寸差不多”的连接器，而是建立从连接器识别→线材匹配→线位定义→样品验证→量产导入的完整确认流程。以 I-PEX 82148-100B-02-D为例，采购人员在寻找替代供应商时，应明确告知供应商线材端连接器为20497-032T-30、32PIN、0.3MM Pitch，同时确认该线束为200mm、1-N结构以及相应的Micro-Coaxial Cable配置；工程师则需要进一步完成连接器配合、Pin导通、信号完整性和整机装配验证。这样既能够避免因为连接器型号识别错误导致打样返工，也能够降低供应商切换过程中的工程风险。对于存在原厂供货成本、交期或供应渠道问题的客户，可以优先从极细同轴线束兼容替代切入，在保持设备端接口体系稳定的前提下增加国产线束供应渠道。我们公司可提供I-PEX 82148-100B-02-D兼容替代线束方案，面向研发、试产及批量采购需求提供专业的极细同轴线束制造服务。

五，总结

 确认极细同轴线束连接器型号，不能只看外观，也不能只看Pin数。以 I-PEX 82148-100B-02-D为例，需要将20497-032T-30连接器型号、32PIN、0.3MM Pitch、AWG#44、50Ω、200mm以及1-N线位定义作为完整参数进行确认。对于工程师，重点是保证接口和电气、结构参数匹配；对于采购人员，重点是确保供应商能够按照明确规格稳定制造并通过项目验证。我们公司可提供I-PEX 82148-100B-02-D兼容替代线束方案，帮助客户开展极细同轴线束国产化、第二供应商导入及供应链优化。
