I-PEX 82970-100B-02-D 100mm 长度定制极细同轴线束替代品

一、产品介绍：50PIN高密度连接，满足紧凑型设备布线需求

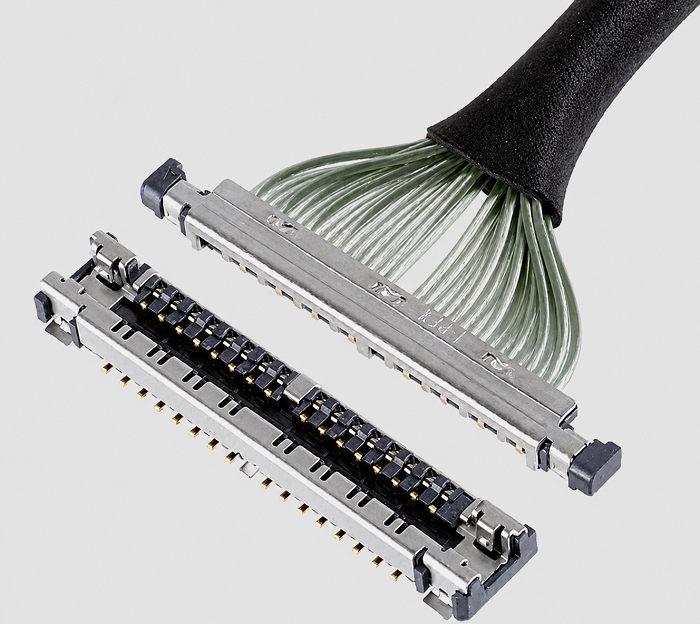

在笔记本电脑、显示模组、摄像设备及其他紧凑型电子产品中，极细同轴线束不仅承担信号传输任务，还需要兼顾电磁干扰（EMI）控制与连接可靠性。本文介绍的 I-PEX 82970-100B-02-D 属于 CABLINE-UA II 系列50PIN极细同轴线束，标称长度为 100mm，采用1-N线位配置，使用44AWG、50Ω蓝色Micro-Coax极细同轴线材，线材端连接器型号为 20497-050T-30。该系列连接器采用0.3mm端子间距及紧凑型结构，并通过金属屏蔽结构和多点接地设计支持高速信号连接。对于工程师而言，选型时需要综合考虑线材阻抗、屏蔽结构、连接器端接和设备内部布线；对于采购人员而言，则应关注供应商的制造工艺、检验标准及批次一致性，不能仅凭外观或型号判断产品是否满足实际应用要求。

二、EMI屏蔽原理：线材与连接器需要协同配合

极细同轴线束的电磁兼容表现，与线材自身的屏蔽结构、连接器金属外壳、屏蔽层端接质量及设备接地设计密切相关。CABLINE-UA II系列采用金属屏蔽结构和多点接地设计，有助于降低外部电磁干扰及高速信号之间的串扰。不过，连接器具有屏蔽设计，并不意味着任意组装的线束都能达到相同的屏蔽效果。实际应用中，如果屏蔽层处理不规范、端接位置不稳定、金属盖板装配不到位，或系统接地路径存在问题，都可能影响整体屏蔽表现。因此，EMI性能保障需要从线材、连接器、加工工艺到整机布线进行综合评估，并根据设备的实际工作环境完成相应验证。

三、制造工艺控制：保障屏蔽连续性与端接可靠性

在极细同轴线束生产过程中，应重点控制线材剥离、屏蔽层处理、连接器端接和金属部件装配等环节，避免因加工损伤、端接不良或装配偏差破坏原有屏蔽结构。针对 I-PEX 82970-100B-02-D，生产制造时需要关注50PIN端接一致性、44AWG极细线材的加工稳定性、100mm线长控制，以及线材端连接器 20497-050T-30 的匹配情况。工程师可根据产品要求安排尺寸检查、逐Pin导通与短路测试、屏蔽连续性检查，并结合具体信号类型及设备环境开展相关性能验证。采购人员则可重点审核供应商的工艺控制文件、检验记录、批次追溯和异常处理流程，以降低批量生产中的质量波动风险。具体EMI指标及测试判定标准，应以客户技术要求和实际验证结果为准。

四、选型和兼容与替代方案参考及建议：从规格核对到样品验证

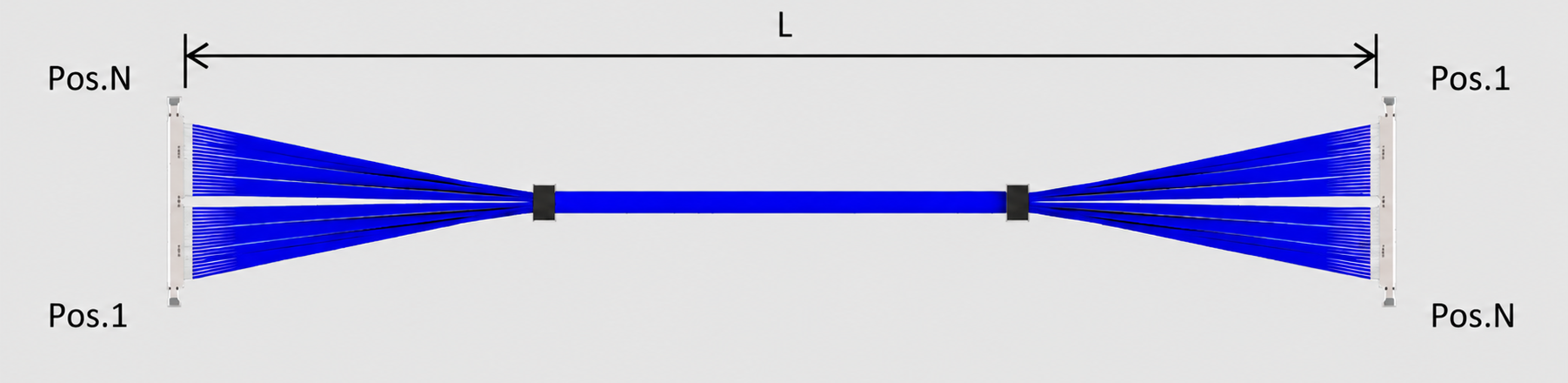

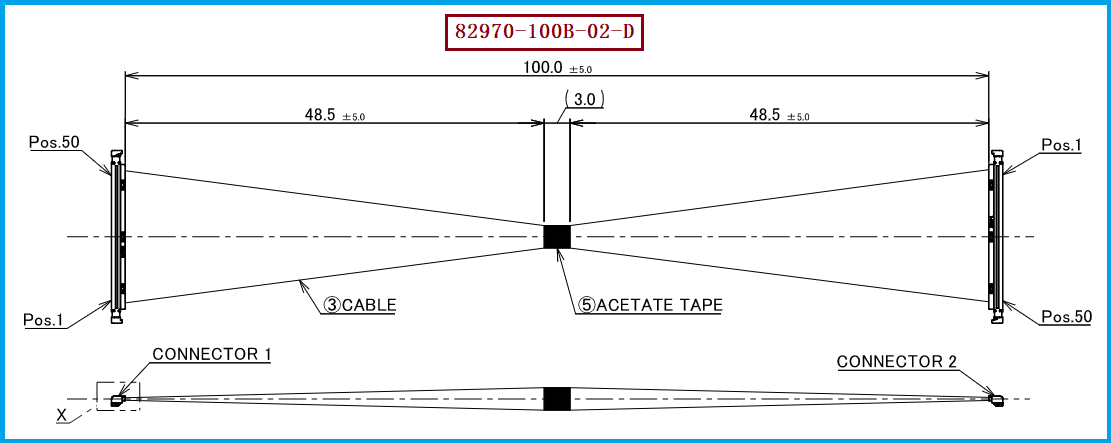

对于 I-PEX 82970-100B-02-D 的兼容替代开发，建议先核对CABLINE-UA II系列、50PIN、100mm标称长度、1-N线位配置、44AWG、50Ω线材，以及线材端连接器 20497-050T-30 等关键信息，并进一步确认设备端配对连接器、线位映射、插合结构及安装空间是否一致。替代方案不能只比较PIN数和线长，还需要评估屏蔽结构、端接工艺、接地路径和实际信号性能。样品导入阶段，建议根据应用要求完成尺寸与插合检查、电气导通测试、屏蔽连续性检查及必要的高速信号或电磁兼容验证。我们公司可提供：I-PEX 82970-100B-02-D 兼容替代线束方案，可根据客户图纸、样品和技术要求开展极细同轴线束生产制造，并围绕连接器匹配、44AWG线材、100mm长度、屏蔽结构及端接工艺进行方案评估，为工程开发和采购选型提供支持。

五、总结

极细同轴线束的EMI屏蔽性能，需要线材屏蔽结构、连接器金属屏蔽、可靠接地、稳定端接工艺及整机设计共同配合。对于I-PEX 82970-100B-02-D这款50PIN、100mm、44AWG、50Ω的CABLINE-UA II系列线束，工程师应重点关注屏蔽连续性、接地路径及实际信号环境，采购人员则应重视供应商的制造能力、质量控制和验证记录。我们公司专注于极细同轴线束生产制造，可根据客户需求提供兼容替代方案，并配合开展规格确认、样品制作及相关测试评估，帮助客户降低兼容导入风险，提升线束组件在实际设备中的连接可靠性与信号稳定性。
