I-PEX 82445-100B-02-D 200mm 长度定制极细同轴线束替代品

一、产品介绍：50PIN高密度连接，满足紧凑型设备的连接需求

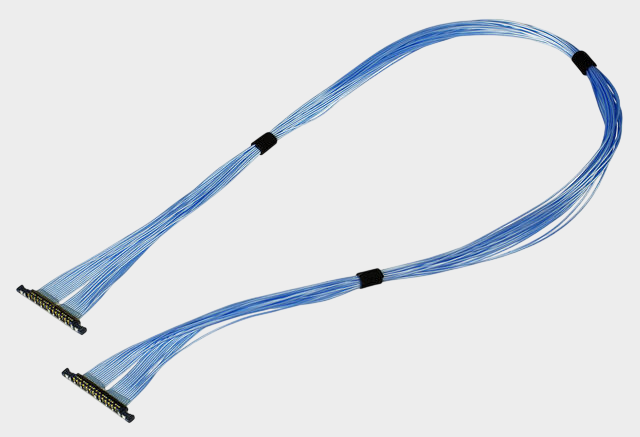

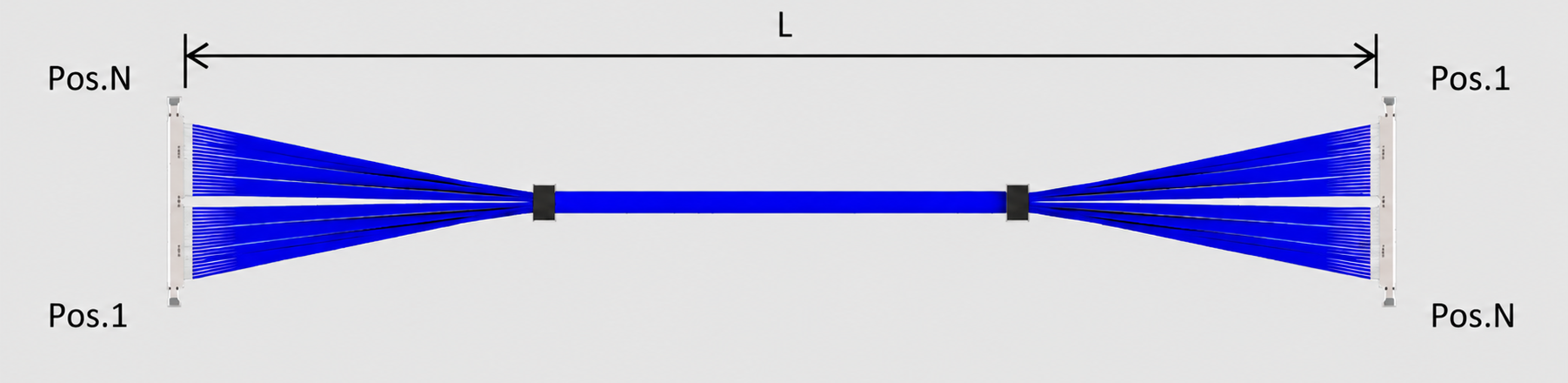

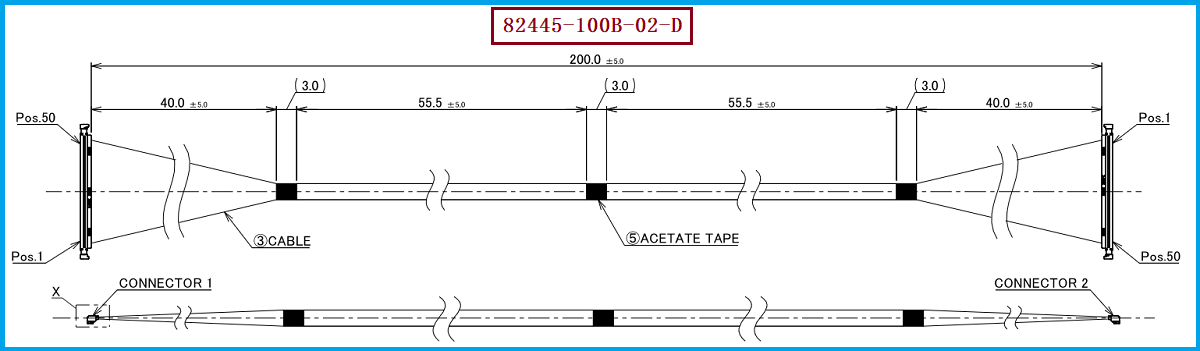

在笔记本电脑、显示模组、摄像设备及其他空间受限的电子产品中，极细同轴线束不仅需要满足信号传输要求，还需要在长期使用过程中保持稳定的电气连接和机械可靠性。本文介绍的 I-PEX 82445-100B-02-D 属于CABLINE-UA II系列50PIN极细同轴线束，标称长度为 200mm，采用 1-N线位定义，配套线材端连接器型号为 20497-050T-30。该系列采用0.3mm端子间距的紧凑型连接结构，并具有金属屏蔽和多点接地设计，适用于对设备内部布线空间和连接可靠性有较高要求的应用。对于工程师而言，选型时不仅要核对Pin数、线长和连接器型号，还应结合设备内部空间、线束走向及装配条件综合评估；对于采购人员而言，则需要重点关注产品规格一致性、制造工艺和供应商的质量保障能力。

二、影响使用寿命的关键因素：弯折、拉力与安装应力

极细同轴线束的使用寿命通常与实际应用环境和安装方式密切相关。线束在使用过程中如果长期受到过度弯折、反复扭转、拉伸或挤压，可能导致内部导体、绝缘层或屏蔽结构受损，进而影响信号传输和连接稳定性。特别是在笔记本电脑屏幕转轴、活动机构以及狭窄的内部布线路径中，应重点关注动态弯折区域，避免线束在活动过程中受到持续牵拉或与周边结构发生摩擦。对于 I-PEX 82445-100B-02-D 这类50PIN极细同轴线束，工程师应根据设备结构合理规划布线路径和固定位置，并为连接器端部预留适当的应力释放空间；装配人员则应避免直接拉扯线材本体进行插拔操作，防止端接区域承受额外机械应力。需要注意的是，实际使用寿命会受到弯曲半径、循环次数、温度和安装方式等多种因素影响，不能仅凭型号判断具体寿命，应结合真实工况进行验证。

三、制造工艺与质量检验：从源头降低线束失效风险

除了合理设计和规范装配，制造工艺也是提升极细同轴线束使用寿命的重要环节。极细同轴线材结构精细，在剥线、屏蔽层处理、端接和固定过程中，如果工艺控制不当，可能出现导体损伤、屏蔽结构异常、端接不牢或尺寸偏差等问题。因此，制造过程中应关注加工参数的一致性、端接区域的完整性以及成品尺寸和外观质量，并根据产品要求开展导通、短路和线位检查。对于工程师和质量人员，建议在样品确认阶段重点检查连接器插合状态、线位对应关系、线束布置及实际装配后的受力情况；如产品用于反复运动或环境条件较严苛的设备，还应根据应用需求安排弯折、振动或温度相关的可靠性验证。通过设计、制造、检验和应用验证相结合，能够更有效地识别潜在风险，降低因加工缺陷或安装不当造成的线束失效。

四、选型和兼容与替代方案参考及建议：关注规格匹配和实际验证

针对 I-PEX 82445-100B-02-D 的选型与兼容替代开发，建议优先核对CABLINE-UA II系列、50PIN、200mm标称长度、1-N线位定义及线材端连接器 20497-050T-30，同时确认线材规格、阻抗要求、另一端连接方式、线位映射和设备端配对关系。兼容替代不能只依据外观或Pin数判断，还应结合连接器配合尺寸、电气性能、线束走向、弯折空间和装配条件进行评估。对于采购人员，建议选择具备稳定制造能力、过程检验和批次追溯机制的供应商，并在批量导入前完成样品测试和必要的应用验证。我们公司可提供：I-PEX 82445-100B-02-D 兼容替代线束方案，可根据客户图纸、样品及技术要求开展极细同轴线束生产制造，并围绕连接器匹配、1-N线位定义、200mm线长和端接工艺进行方案确认，配合客户完成样品评估，帮助降低规格不匹配及制造质量波动带来的风险。具体兼容性仍需依据客户设备接口、技术规范和测试结果确认。

五、总结

提升极细同轴线束的使用寿命，需要从结构设计、布线安装、制造工艺和质量验证等多个方面共同着手。对于I-PEX 82445-100B-02-D这款50PIN、200mm、1-N线位配置的CABLINE-UA II系列线束，工程师应重点关注弯折条件、应力释放和连接器装配可靠性，采购人员则应重视规格核对、制造一致性及供应商的验证能力。我们公司专注于极细同轴线束生产制造，可根据客户需求提供兼容替代方案，通过规范加工、质量检验和样品验证，协助客户提升线束组件的连接稳定性与长期使用可靠性，为电子设备稳定运行提供支持。
