I-PEX 82904-100B-02-D 200mm 长度定制极细同轴线束替代品

一，极细同轴线束应用不断拓展，满足电子设备小型化需求

随着电子设备向轻薄化、小型化和高速化发展，极细同轴线束的应用正从传统笔记本电脑显示屏连接，逐步拓展至平板电脑、高清显示模组、微型摄像头、VR/AR 设备、无人机及其他小型智能设备。在这些应用场景中，设备内部空间有限，同时需要传输多路高速信号，因此对线束的外径、柔韧性、屏蔽性能和加工精度提出了更高要求。极细同轴线束凭借紧凑的线缆结构和良好的屏蔽设计，能够为高密度布线及高速信号连接提供更多设计选择。对于工程师而言，合理选择线束规格有助于优化内部布局；对于采购人员而言，寻找具备稳定制造能力的兼容替代供应商，则有助于增加采购渠道并提升供应链灵活性。

二，I-PEX 82904-100B-02-D 产品规格与结构特点

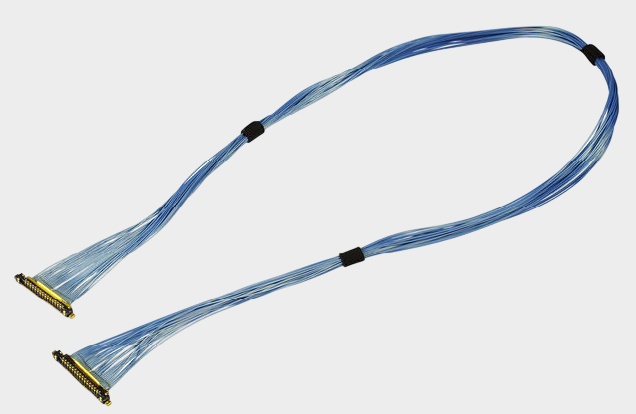

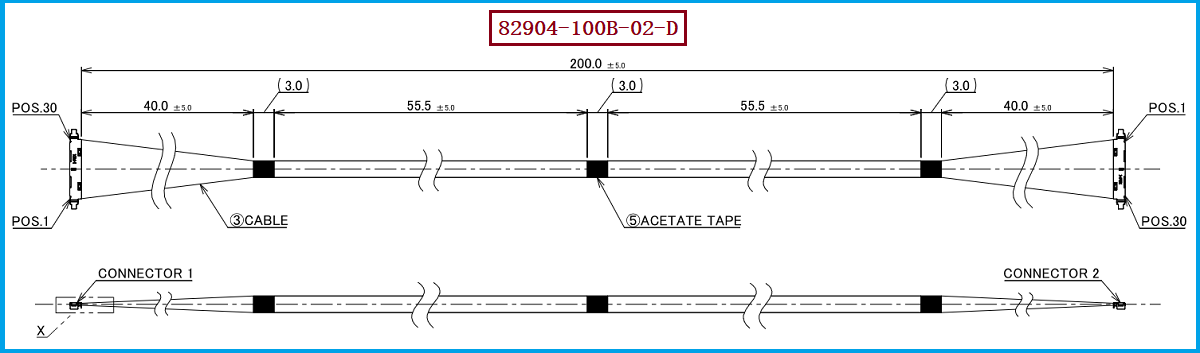

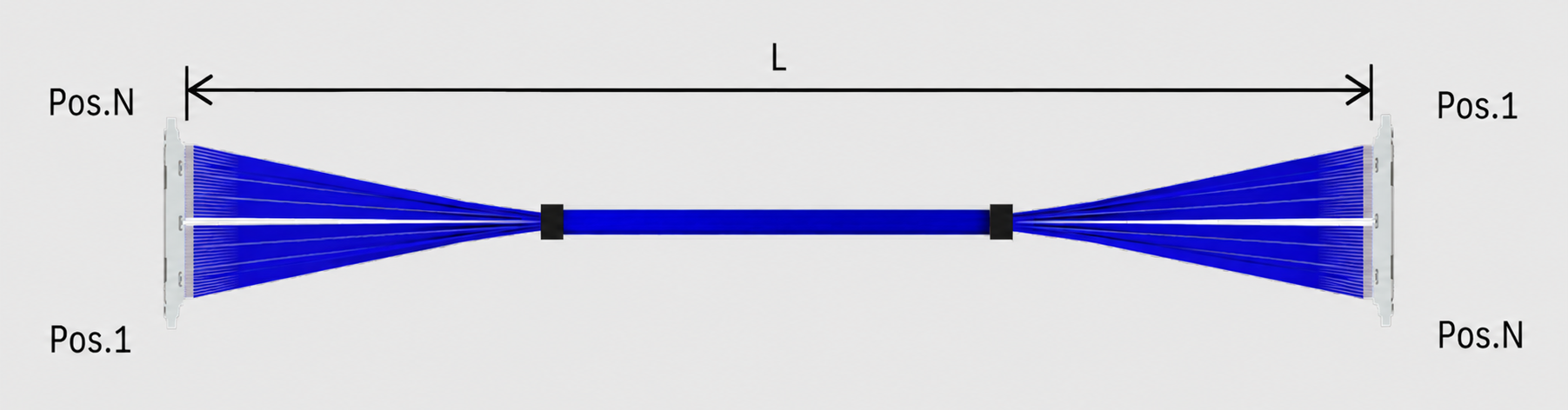

本款产品以 I-PEX CABLINE-UX II 30P 极细同轴线束为参考，产品料号为 I-PEX 82904-100B-02-D，线束长度为 200mm，线材端使用的连接器型号为 20532-030T-02。该产品对应 30Pin 多通道连接需求，适用于空间紧凑、需要进行多路信号连接的电子设备。CABLINE-UX II 系列采用 0.25mm 触点间距和低高度连接器结构，配合高度约为 1.04mm，连接器深度约为 2.4mm，并采用多点接地设计，有助于建立连续的屏蔽路径。该系列官方参考传输速度可达 5Gbps/lane（NRZ），可用于 USB 3.1 Gen 1、V-by-One HS 1.4、HDMI 1.3 等高速信号应用场景。具体线束的电气性能和适用协议仍需结合实际线材规格及设备要求确认。

三，极细同轴线束新应用中的工程设计与采购价值

在新型电子设备中，极细同轴线束不仅需要满足基本的连接功能，还需要兼顾信号完整性、空间适配和长期使用可靠性。例如，在笔记本电脑显示屏及转轴区域，线束需要适应狭窄空间中的布线要求；在微型摄像头和高清显示模组中，则需要关注高速信号传输与电磁干扰控制；在 VR/AR 设备和无人机等产品中，轻量化、紧凑布线及连接稳定性同样十分重要。针对这些需求，工程师应综合考虑线缆规格、连接器结构、屏蔽接地方式和实际工作环境；采购人员则可通过明确型号、线长、针数及技术要求，开展供应商评估、样品验证和量产采购规划。我们公司专注于极细同轴线束的生产制造，可根据客户提供的产品图纸和技术要求进行兼容替代开发，我们公司可提供：I-PEX 82904-100B-02-D 兼容替代线束方案，为客户提供更多产品配套与采购选择。

四，选型和兼容与替代方案参考及建议

针对 I-PEX 82904-100B-02-D 的兼容替代开发，建议工程师和采购人员重点核对连接器系列及完整料号、30Pin 触点数量、极细同轴线规格、200mm 线束长度、端部连接形式、出线方向、屏蔽结构和接地方式。需要注意，连接器外形相似并不意味着可以直接互换，实际替代前应确认插合结构、引脚定义、接地分配及装配尺寸是否符合原设备要求。在电气方面，可根据项目需求验证阻抗、插入损耗、回波损耗、串扰及高速信号完整性；在机械方面，应评估线束走线路径、弯折空间、端接牢固性和装配适配性。建议客户提供原始工程图、样品或相关连接器资料，以便开展针对性评估。替代产品的最终兼容性应以图纸核对、样品装配和必要的测试结果为准。

五，总结

极细同轴线束正随着轻薄型电子设备、高速显示、微型摄像和智能终端的发展，持续拓展应用范围。针对 I-PEX 82904-100B-02-D 这一 30P、200mm 规格的极细同轴线束，我们公司可提供兼容替代开发与生产制造服务，协助客户围绕连接器、线材规格、长度、屏蔽结构及装配要求开展选型与验证。无论是研发阶段的样品试制，还是量产阶段的线束配套需求，我们都可依据客户提供的图纸和技术要求评估制造方案，帮助客户拓展供应渠道，提高采购灵活性，为各类小型化、高速化电子设备提供极细同轴线束解决方案。

我是【恒大电子产品网】，专注高速极细同轴线束及连接器的研发与替代方案，如您有选型或验证以及产品需求，欢迎联系：王先生 18013280587（微信同号）。
