I-PEX 83051-100B-01-D 300mm 长度定制极细同轴线束替代品

一、极细同轴线提升设备稳定性的关键

随着笔记本电脑、平板电脑、显示模组及其他精密电子设备向轻薄化、高集成度和高速化发展，设备内部线束不仅需要节省空间，还需要具备稳定的信号传输能力和可靠的连接性能。极细同轴线采用中心导体、绝缘层与外围屏蔽结构，能够在紧凑的线材尺寸下兼顾信号传输与电磁干扰控制，适用于内部空间有限、布线密集的电子设备。对于工程师而言，提升设备稳定性不能只关注线材尺寸，还需要综合考虑阻抗匹配、屏蔽连续性、连接器端接质量及线束弯折路径；对于采购人员而言，选择规格明确、加工工艺稳定的线束产品，有助于降低因规格不匹配或加工质量问题造成的风险。

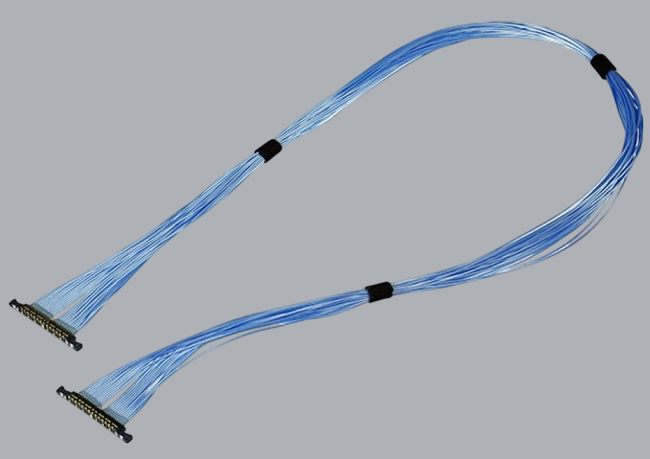

二、产品介绍：I-PEX 83051-100B-01-D极细同轴线束

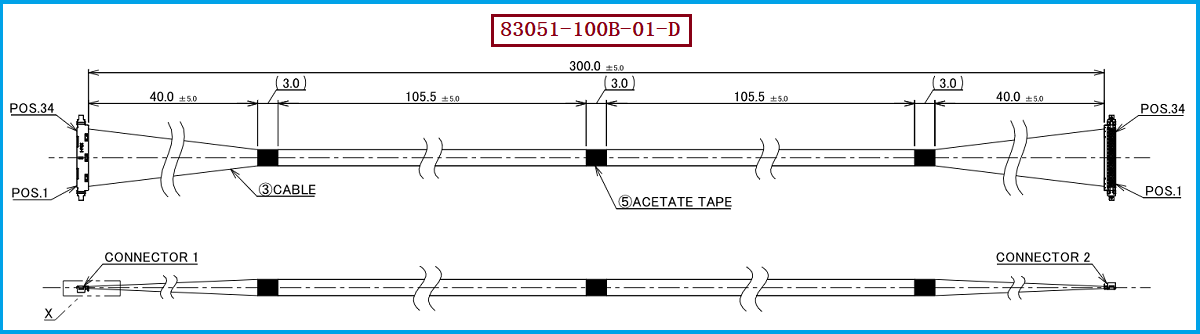

本方案对应I-PEX CABLINE-UX II系列34Pin极细同轴线束，产品料号为 I-PEX 83051-100B-01-D，标准配置为300mm线长、1-1结构，采用46AWG极细同轴线。该线束使用的线材端连接器型号为 20532-034T-02-1，对应34Pin连接结构。CABLINE-UX II系列采用0.25mm接点间距和紧凑型连接设计，适用于对内部布线空间及连接密度有较高要求的电子设备。46AWG线材有利于实现小型化布线，但整套线束的稳定性还与线材电气特性、屏蔽端接、连接器配合及实际装配条件密切相关。工程师可依据产品图纸确认接口与尺寸要求，采购人员则可通过明确完整料号、线长及线材规格，提升采购和验收的一致性。

三、极细同轴线如何帮助改善设备可靠性？

在设备运行过程中，信号质量可能受到电磁干扰、连接接触状态、线束弯折以及装配偏差等因素影响。合理的极细同轴线结构有助于控制外部干扰，规范的屏蔽端接和稳定的连接器配合则有助于保持信号传输的一致性。对于工程师，设计阶段应关注线束走线路径、弯折空间、连接器固定方式以及屏蔽接地连续性，并根据实际信号需求开展必要的电气测试。对于采购人员，除核对产品料号和外观规格外，还应关注供应商的加工一致性、检验要求、样品验证及批次追溯能力。通过设计、制造和测试环节的协同控制，才能更有效地降低线束连接问题对设备稳定运行的影响。

四、选型和兼容与替代方案参考及建议

针对 I-PEX 83051-100B-01-D，建议重点核对34Pin配置、300mm线长、1-1线位结构、46AWG极细同轴线及连接器型号 20532-034T-02-1，同时确认线材阻抗、外径、屏蔽处理方式、成品尺寸和设备端配合要求。替代产品不能仅凭连接器外观或Pin数相同就判断为完全兼容，应根据原始图纸与项目技术规范开展尺寸检查、线序及导通测试、连接器配合检查，并根据应用需求进行信号完整性和屏蔽性能验证。我们公司专注于极细同轴线束的生产制造，可依据客户提供的图纸和技术要求开展兼容评估与定制加工。我们公司可提供：I-PEX 83051-100B-01-D 兼容替代线束方案，协助工程师推进样品验证，也为采购人员提供更多供应选择。具体兼容性与量产条件应以双方确认的技术文件及样品测试结果为准。

五、总结

极细同轴线通过紧凑的结构、合理的屏蔽设计与规范的连接工艺，为精密电子设备的小型化布局和稳定信号传输提供支持。针对I-PEX 83051-100B-01-D，我们公司可围绕300mm线长、34Pin结构、46AWG线材及配套连接器型号开展兼容替代制造评估，为客户提供相应的线束开发与定制生产服务。通过严格核对技术参数、控制加工质量并完成必要的样品验证，可帮助工程师降低设计与装配风险，也为采购人员提供更灵活的供应方案，助力提升设备连接系统的稳定性与可靠性。

我是【恒大电子产品网】，专注高速极细同轴线束及连接器的研发与替代方案，如您有选型或验证以及产品需求，欢迎联系：王先生 18013280587（微信同号）。
