I-PEX 82658-100B-02-D 200mm 长度定制极细同轴线束替代品

一、电子设备越来越轻薄，内部连接方案如何选择？

随着笔记本电脑、超薄显示设备、摄像模组及其他精密电子产品不断向轻薄化、高速化发展，内部连接线束不仅需要节省空间，还要兼顾信号传输、抗干扰能力、布线灵活性与装配可靠性。工程师在设计时，经常会在极细同轴线束、FPC（柔性印刷电路）和FFC（柔性扁平电缆）之间进行比较。FPC和FFC具有扁平化、便于成组布线等特点，适用于许多常规连接场景；极细同轴线则采用独立同轴结构，每路信号由中心导体及周围的绝缘、屏蔽结构组成，在高速信号传输和需要控制电磁干扰的应用中具有自身优势。因此，三者并不存在适用于所有设备的绝对首选，关键是结合信号要求、设备空间、布线路径及整体成本进行综合判断。

二、I-PEX 82658-100B-02-D：40Pin极细同轴线束参考方案

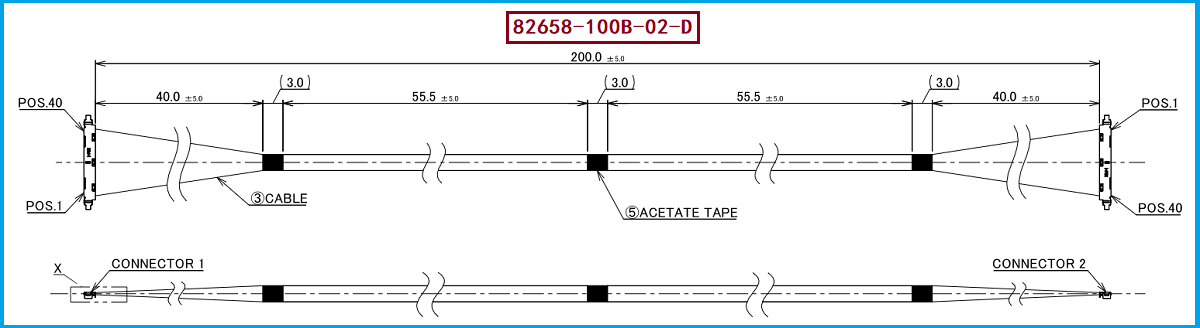

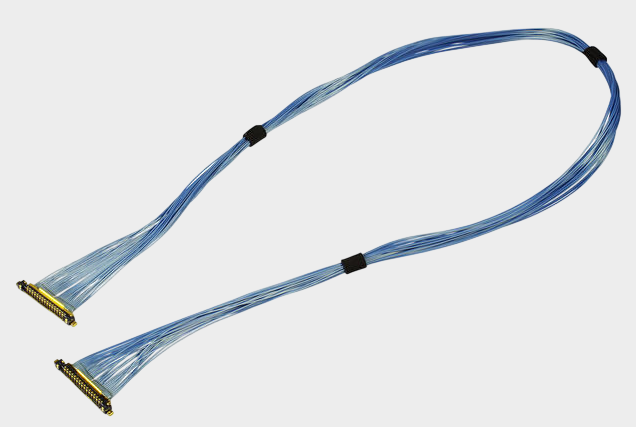

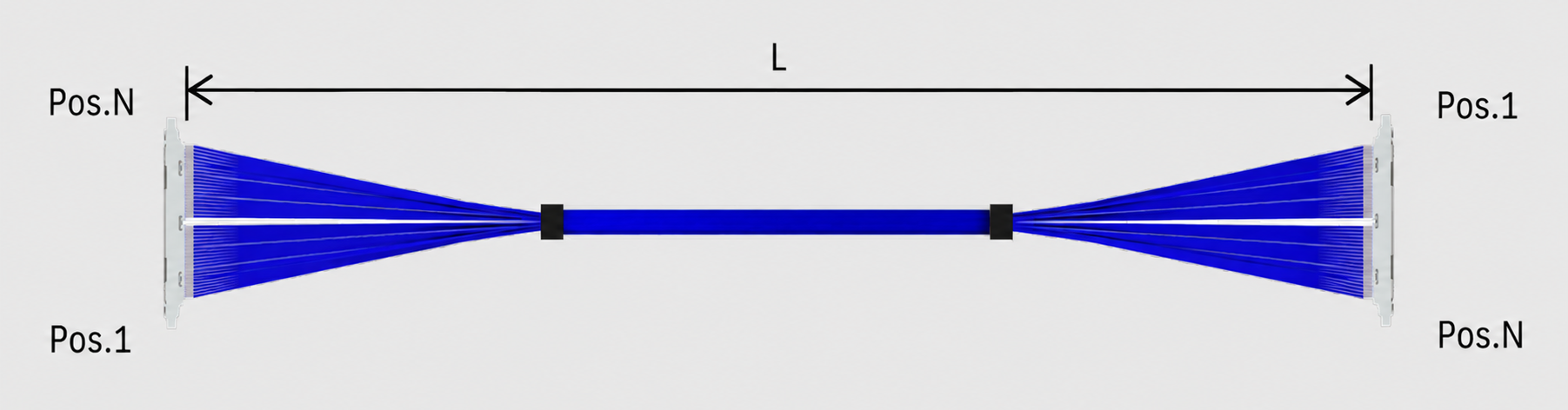

本文介绍的参考产品为 I-PEX 82658-100B-02-D，属于I-PEX CABLINE®-UX II系列40Pin极细同轴线束，采用46AWG线材，标称长度为 200mm，线材端使用的连接器型号为 20532-040T-02-1。根据I-PEX官方资料，CABLINE-UX II采用0.25mm接点间距，配合高度为1.04mm（+0.06/-0.1mm），提供30Pin、34Pin、40Pin及50Pin等规格，适用于对内部空间要求较高的电子设备。该系列资料列出的参考传输能力为5Gbps/lane NRZ，并将USB 3.1 Gen 1、V-By-One HS 1.4、HDMI 1.3及eDP等列为参考应用标准。对于工程师来说，这类线束的选型重点不仅是Pin数和长度，还包括线材阻抗、外径、线序、端接结构及整机高速信号验证；具体性能仍需结合完整系统设计和测试结果确认。

三、极细同轴线与FPC、FFC，工程应用中各有什么优势？

如果产品更重视扁平布线、成组连接、加工方式及整体成本，FPC或FFC可能是合适的选择；如果设计需要多路独立信号通道，并对高速传输、屏蔽结构或狭小空间内的布线提出较高要求，则可以重点评估极细同轴线束。CABLINE-UX II资料介绍了相应的接地路径：线缆屏蔽层连接接地条，再通过插头金属外壳、板端连接器外壳连接至PCB，为屏蔽连续性提供结构基础。采购人员在评估方案时，也应综合考虑连接器与线材成本、加工良率、装配工时、测试要求、交付周期及后续维护成本，而不是只比较单条线束价格。需要注意的是，如果原设计采用FPC或FFC，改用极细同轴线束通常涉及连接器、PCB接口和整机结构适配，不能默认能够直接插拔替换。

四、选型和兼容与替代方案参考及建议

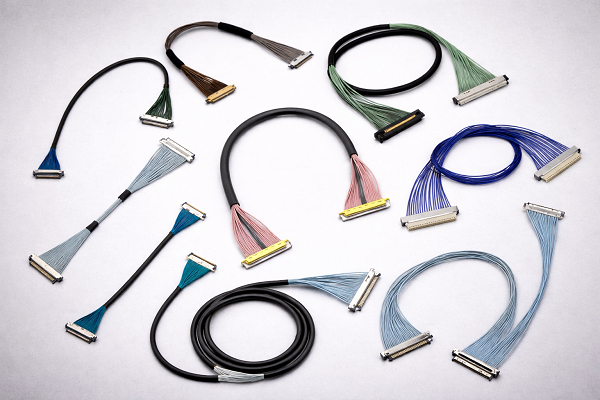

针对 I-PEX 82658-100B-02-D，我们公司可提供：I-PEX 82658-100B-02-D 兼容替代线束方案。我们专注于极细同轴线束的生产制造，可根据客户提供的产品图纸、样品或技术要求，评估对应的40Pin、46AWG、200mm线束加工方案。替代开发过程中，建议工程师重点确认线材端连接器型号 20532-040T-02-1 及其完整配套结构，同时核对线序、阻抗、线材外径、出线方向、屏蔽接地方式和端接尺寸。对于采购人员，可进一步明确需求数量、样品验证计划、交期及质量验收标准，以便评估批量生产的可行性。正式导入前，建议通过尺寸检查、导通与绝缘测试，以及必要的高速信号和整机兼容性测试，确认替代产品符合项目要求。

五、总结

极细同轴线、FPC与FFC各有适用领域：FPC和FFC适合许多扁平化、成组连接场景，而极细同轴线束在独立信号通道、高速传输需求及屏蔽结构设计方面具有应用价值。对于I-PEX 82658-100B-02-D，替代开发应围绕40Pin规格、46AWG线材、200mm长度及线材端连接器 20532-040T-02-1 等关键条件展开，并通过实际测试验证兼容性。我们公司可根据客户项目需求提供极细同轴线束兼容替代评估与制造服务，帮助工程和采购团队在满足产品性能要求的基础上，进一步评估供应、成本与交付方案。

我是【恒大电子产品网】，在极细同轴线束领域具备成熟的生产和工程研发经验，可协助完成型号匹配与结构替代，咨询请联系：王先生 18013280587（微信同号）。
