I-PEX 82289-100B-02-D 300mm 长度定制极细同轴线束替代品

一、极细同轴线束长度为什么会影响信号质量？

在高速显示、工业相机、AI视觉设备及精密电子产品中，极细同轴线束承担着重要的高速信号传输任务，其长度会影响整个信号链路的设计与性能。一般来说，随着线缆长度增加，信号传输过程中的插入损耗可能逐渐累积；当传输频率较高时，阻抗不连续、连接器端接质量以及线缆布线方式也可能影响信号完整性。因此，工程师在设计设备内部连接方案时，需要综合考虑传输速率、线束长度、空间布局和接口要求，不能只依据线束能否连接来判断其是否适用。采购人员在选择线束供应商时，也应关注线材规格、长度公差和相关电气性能，确保产品不仅满足装配要求，也符合设备的信号传输需求。

二、I-PEX 82289-100B-02-D极细同轴线束产品特点

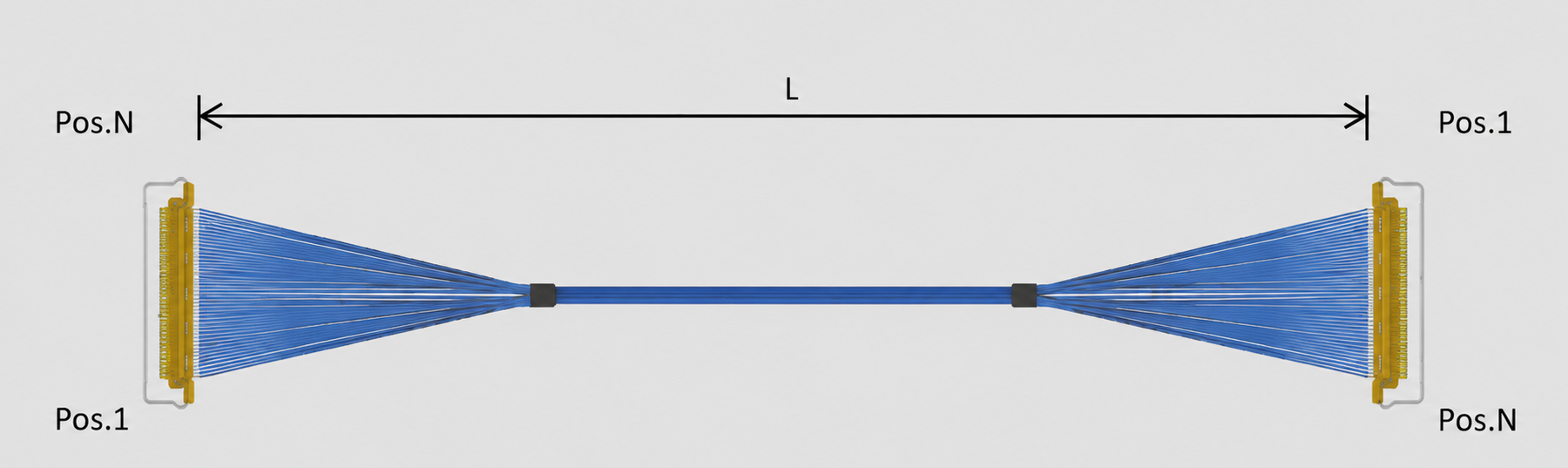

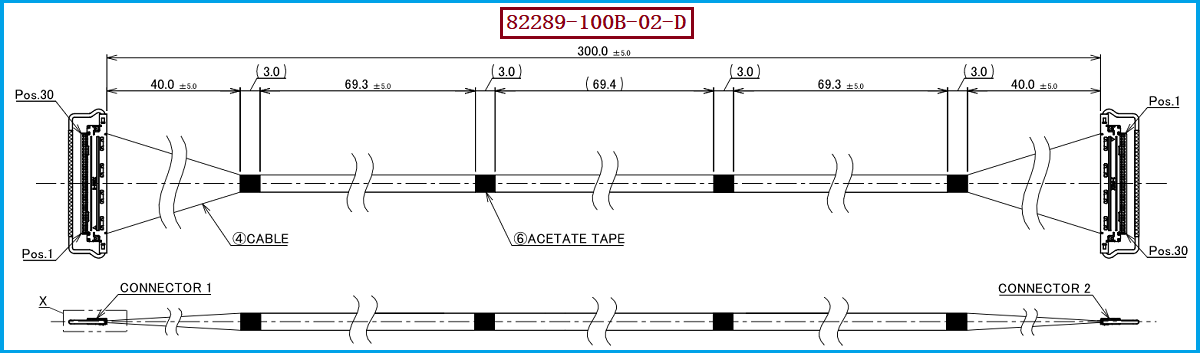

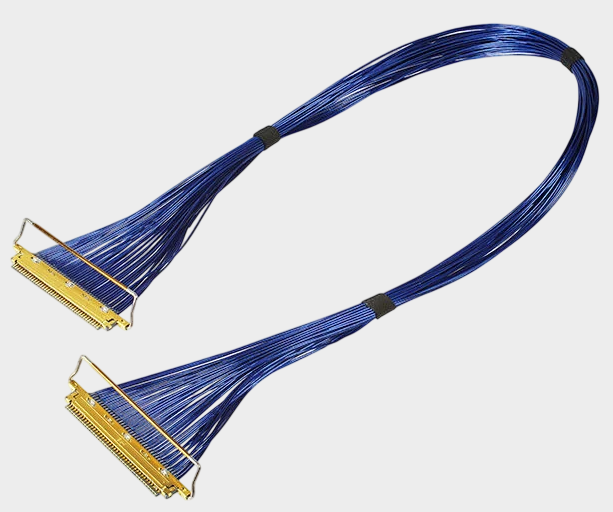

针对紧凑型电子设备的连接需求，I-PEX CABLINE-VS系列30PIN极细同轴线束可作为相关选型的参考。对应的82289C0产品图纸标注采用AWG #40微型同轴线，标称阻抗为50Ω，线束长度为300.0±5.0mm，线位定义为1-N。线材端连接器壳体组件型号为 20454-230T，连接器PIN数为30PIN，间距为0.5mm。CABLINE-VS系列采用水平对插结构和机械锁扣设计，适用于对内部安装空间和连接可靠性有要求的电子设备。需要注意的是，本文指定宣传型号为 I-PEX 82289-100B-02-D，而所提供的PDF文件名及相关图纸对应的是82289C0；正式选型及报价前，建议核对实际料号和对应图纸，确保产品信息准确一致。

三、线束长度、布线方式与高速信号完整性

极细同轴线束的长度选择，需要在信号性能与设备结构之间取得平衡。线束过长可能增加传输损耗，并使内部布线更复杂；线束过短则可能无法满足设备内部连接路径和装配空间的要求。对于300mm长度的CABLINE-VS 30PIN线束，工程师应结合实际传输频率、接口设计、弯折路径和安装环境评估信号质量，并根据应用需求进行插入损耗、回波损耗或其他相关测试。特别是在高速信号应用中，不能仅凭连接器系列的性能参数推断整条线束的实际传输能力，而应以具体线材、线长、端接工艺及系统测试结果为依据。采购人员则可在技术规格书中明确线束长度、公差、线材型号和测试要求，降低批次差异对产品品质的影响。

四、选型和兼容与替代方案参考及建议

在极细同轴线束的选型与兼容替代过程中，工程师应重点核对连接器壳体型号、PIN数、0.5mm间距、线材线规、标称阻抗、线长、线位定义及安装尺寸，并确认替代产品与设备端接口之间的匹配关系。对于本方案，AWG #40、50Ω、30PIN及1-N线位定义均属于需要重点确认的技术信息；若客户设备对高速传输有明确要求，还应通过实际测试验证替代线束是否满足系统性能标准。采购人员可以进一步评估供应商的加工能力、质量检验流程、交期及批次一致性，以减少原供应渠道变化带来的采购风险。我们公司可提供：I-PEX 82289-100B-02-D兼容替代线束方案，可根据客户提供的产品图纸、样品和技术要求开展极细同轴线束生产制造，并配合确认连接器配置、线长、线序及相关性能要求。具体替代可行性需以料号核对、图纸确认、接口匹配和测试验证结果为准。

五、总结

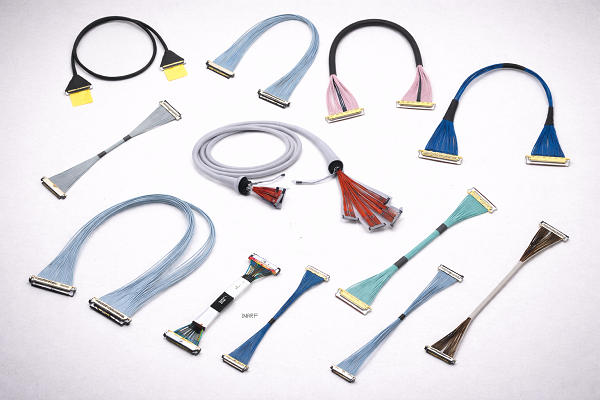

极细同轴线束的长度并非单纯的尺寸参数，而是影响高速信号传输、内部布线和整机设计的重要因素。工程师需要根据设备空间、传输要求和实际测试结果确定合理线长，并关注阻抗匹配、端接质量和线束弯折等因素；采购人员则应确认产品料号、连接器型号、PIN数与间距、线材规格及质量标准，从而提高选型准确性和供应链管理效率。我们公司专注于极细同轴线束生产制造，可根据客户的实际应用需求提供兼容替代方案，协助客户开展产品规格确认与替代评估，在满足设备连接需求的同时兼顾产品质量、采购灵活性和供货稳定性。

我是【恒大电子产品网】，专业为客户提供高速极细同轴线束及连接器的成熟替代方案与工程、产品支持，如有需求请联系：王先生 18013280587（微信同号）。
