I-PEX 82688-100B-01-D 200mm 长度定制极细同轴线束替代品

一、极细同轴线束弯折次数能达到多少？工程师需要关注哪些因素？

极细同轴线束广泛应用于笔记本电脑、显示模组、工业相机及各类精密电子设备，其弯折寿命直接影响设备长期运行的稳定性。极细同轴线束究竟能够弯折多少次，并没有适用于所有产品的统一数值，而是取决于线材结构、弯曲半径、弯折角度、运动速度、固定方式以及实际使用环境。对于40AWG极细同轴线材，如果长期处于过小半径弯曲、反复折叠或持续拉扯的状态，可能出现内部导体疲劳、屏蔽结构受损、信号异常等问题。因此，工程师在产品设计阶段应合理规划走线路径，避免急弯和应力集中，并根据设备实际工作状态设定弯折寿命测试条件。测试过程中，除了观察线材外观，还应关注导通稳定性和信号传输表现，不能仅凭线材没有断裂就判断其寿命符合要求。

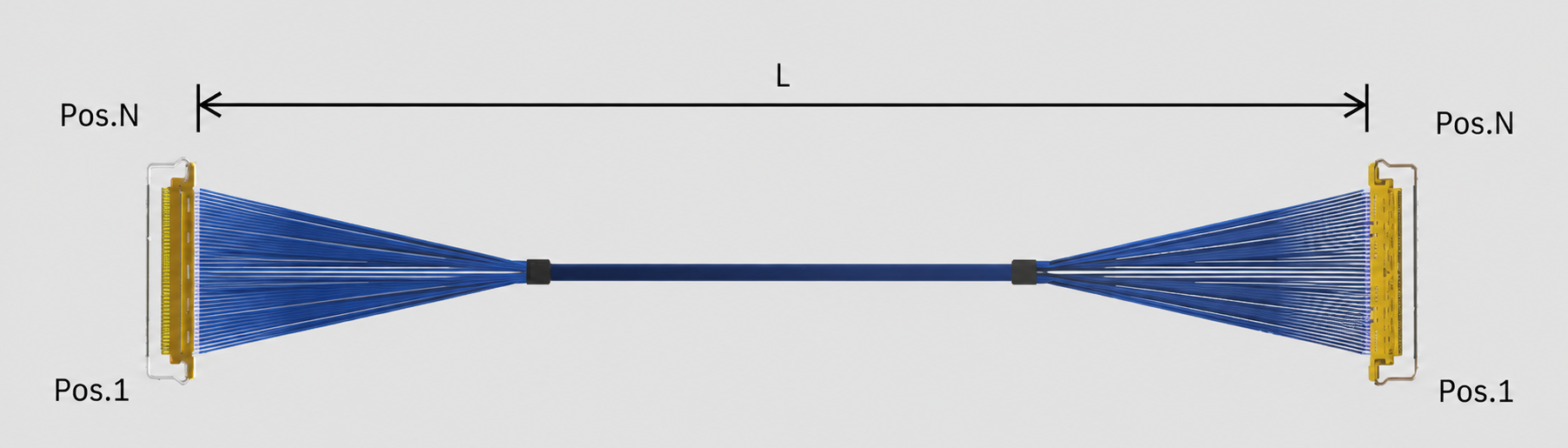

二、I-PEX 82688-100B-01-D极细同轴线束产品规格介绍

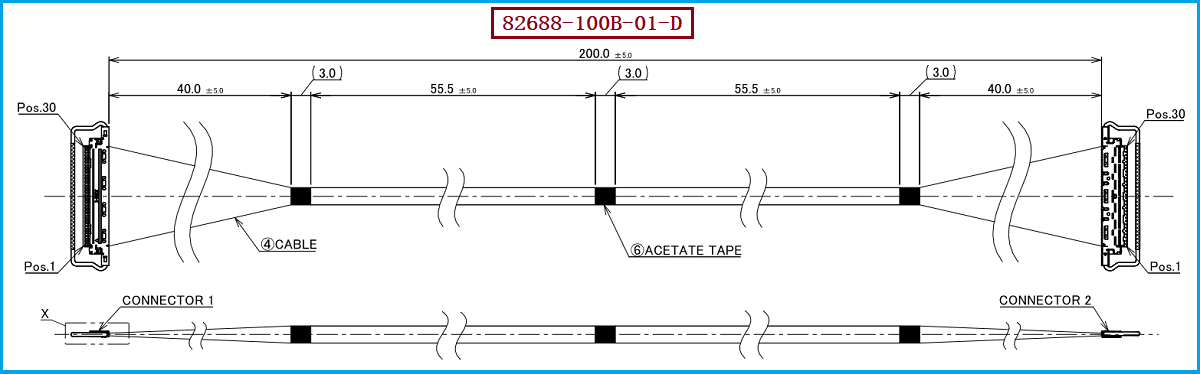

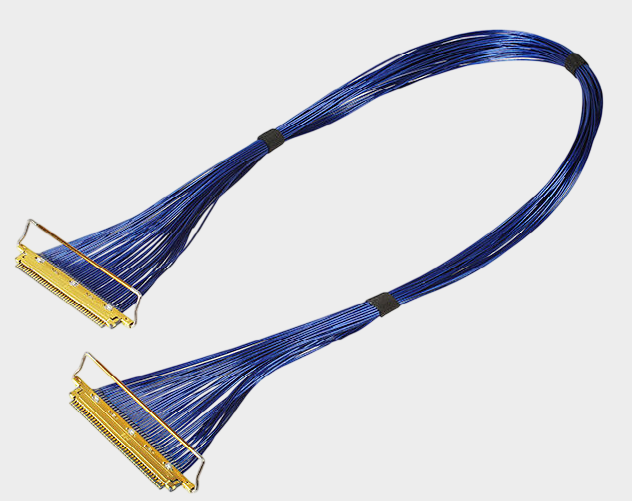

I-PEX 82688-100B-01-D是CABLINE-VS系列30PIN极细同轴线束，对应产品图纸编号为82688C0。根据图纸信息，该线束长度为200mm，使用40AWG、50Ω蓝色极细同轴线材，连接器壳体型号为20454-230T，配套结构还包括2574-0302金属外壳及2576-130-00拉杆。CABLINE-VS系列采用0.5mm接点间距、水平对插结构和机械锁扣设计，适用于内部空间紧凑、对连接可靠性有要求的电子设备。对于工程师而言，选用该型号时应重点核对PIN数、线束长度、线材规格、连接器结构和设备内部安装空间；对于采购人员，则应确认完整料号和关键技术参数，避免因连接器、线序或线长不一致而造成装配问题。需要注意，产品图纸未明确给出该型号的具体弯折寿命次数，因此不能直接认定其能够达到某个固定的弯折次数。

三、极细同轴线束弯折寿命测试与可靠性改善方法

要判断极细同轴线束能否满足设备的长期使用需求，建议结合实际应用场景制定测试方案。首先，应根据设备内部走线空间确定合理的弯曲半径，并明确线束是否需要随机构反复运动；其次，应控制弯折角度、运动速度、固定位置及拉伸状态，尽量模拟产品实际工作环境；最后，在设定的测试周期内持续检查导通情况，并根据应用需求进行信号性能测试。对于I-PEX 82688-100B-01-D这类采用40AWG线材的线束，合理的应力释放设计、稳定的端接加工质量以及适当的线束固定方式，都有助于降低局部应力集中带来的风险。工程师应根据测试结果确定可接受的弯折次数和判定标准，而不是仅依据线材粗细或同系列产品的表现推算寿命。通过前期验证，可以更早发现线束断裂、接触不稳定或信号性能变化等潜在问题，降低产品进入量产后出现故障的风险。

四、选型和兼容与替代方案参考及建议

在寻找I-PEX 82688-100B-01-D兼容替代产品时，不应只关注连接器外观和30PIN规格，还应核对连接器壳体型号20454-230T、40AWG线材、50Ω阻抗、200mm长度、线序及端部结构，并结合设备装配空间确认机械兼容性。如果产品在使用过程中需要反复弯折，还应将弯曲半径和目标弯折次数纳入技术要求，通过样品装配、导通测试和必要的信号测试验证替代方案。我们公司可提供：I-PEX 82688-100B-01-D兼容替代线束方案，可根据客户提供的产品图纸、样品及技术要求开展极细同轴线束生产制造，并配合确认线材规格、连接器配置、线束长度及线序等关键项目。对于采购人员，建议在询价阶段明确技术规格、样品验证要求、质量检验标准和批次一致性要求，避免仅以价格作为供应商选择依据。替代产品是否完全适配，仍需以双方确认的规格及实际测试结果为准。

五、总结

极细同轴线束的弯折寿命受到线材结构、弯曲半径、走线设计、固定方式和实际工作环境等多方面因素影响，不能仅凭型号或线规直接确定具体次数。对于I-PEX 82688-100B-01-D，工程师应重点关注40AWG线材的弯折条件、连接器端部的应力释放以及长期使用中的导通与信号稳定性；采购人员则应重点核对20454-230T连接器、30PIN配置、200mm线长及50Ω阻抗等参数，并通过样品验证确认替代产品的兼容性。我们公司专注于极细同轴线束生产制造，可根据客户项目需求提供兼容替代方案，协助客户开展规格确认和样品验证，为设备设计、采购选型及供应链管理提供支持。

我是【恒大电子产品网】，专注高速极细同轴线束及连接器的研发与替代方案，如您有选型或验证以及产品需求，欢迎联系：王先生 18013280587（微信同号）。
