I-PEX 82687-100B-01-D 100mm 长度定制极细同轴线束替代品

一、极细同轴线束为什么容易断？工程设计中的常见风险

极细同轴线束具有线径细、结构精密、布线灵活等特点，广泛应用于空间受限且对信号连接有要求的电子设备中。但由于线材较细，如果在装配或使用过程中受到过度拉伸、反复弯折、局部挤压或持续摩擦，就可能造成内部导体损伤、屏蔽结构受损，甚至出现间歇性断路等问题。部分断线故障并不会立即表现为外皮破损，因此工程师排查时不能只检查线束外观，还应结合布线路径、弯折位置、固定方式和导通测试进行判断。设计阶段应尽量避免急弯、锐边摩擦以及连接器出口处的应力集中，并通过合理固定减少线束在设备运行或维护过程中受到的反复拉扯。

二、I-PEX 82687-100B-01-D产品规格与连接器配置

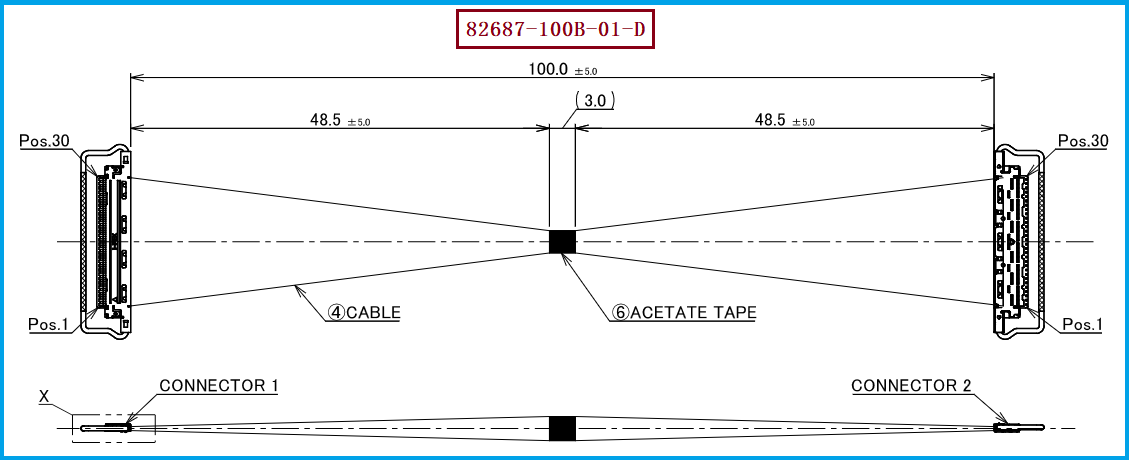

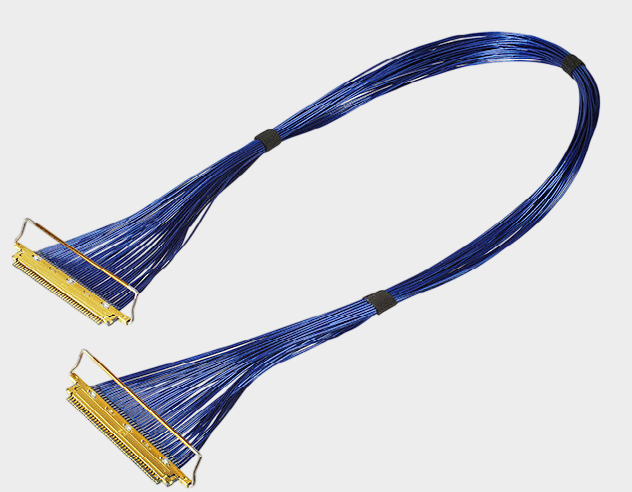

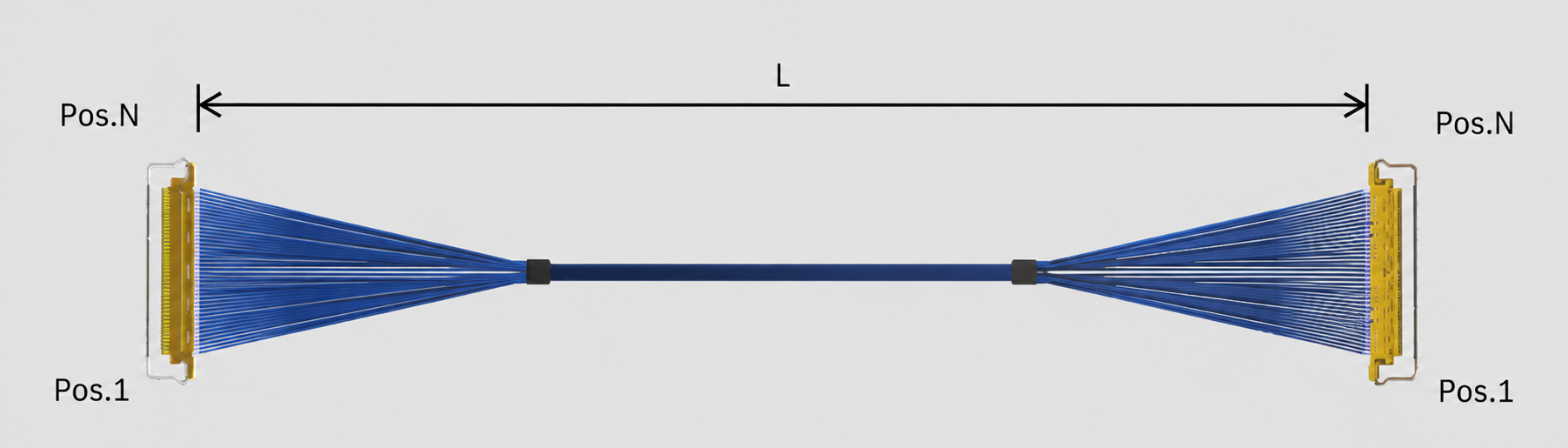

本文介绍的极细同轴线束产品型号为 I-PEX 82687-100B-01-D，对应CABLINE-VS系列30PIN线束方案。根据该型号资料，其线束长度为100mm，采用1-1线序，即两端对应编号的引脚按相同编号连接；线材端连接器壳体型号为 20454-230T，适配线材规格为 40AWG。CABLINE-VS系列采用0.5mm接点间距及水平对插结构，并配有机械锁扣设计，适合需要紧凑布线和可靠连接的设备内部应用。对于工程师而言，选型时应核对连接器接口、PIN数、线序、线长及实际安装空间；对于采购人员而言，则应确认完整产品料号与技术规格，避免因型号、长度或端接配置不一致而影响装配。

三、极细同轴线束断裂如何预防？加工工艺与质量控制同样重要

除设备结构设计外，线束加工质量也是影响极细同轴线束可靠性的重要因素。对于40AWG这类细径线材，剥线、端接、弯折和固定等环节都需要控制加工方式，避免导体在加工过程中受到损伤。若线束长期处于紧绷状态，或在连接器出口附近反复弯折，即使初始导通正常，也可能在后续使用中逐渐出现信号不稳定或断路问题。因此，工程师应在样品验证阶段检查线束安装后的受力情况，并结合实际使用环境开展必要的导通与信号性能测试；采购人员则可在供应商评估和来料验收时，关注端接一致性、尺寸符合性、线序正确性及批次稳定性，以降低后续返工和维护成本。

四、选型和兼容与替代方案参考及建议

极细同轴线束的兼容替代不能只依据外观或PIN数判断，还需要综合核对连接器型号、40AWG线材、线束长度、线序、端部尺寸和设备布线路径。针对I-PEX 82687-100B-01-D，建议重点确认20454-230T连接器壳体、30PIN配置、100mm线长及1-1线序，并根据设备实际要求验证装配匹配性与信号表现。我们公司可提供：I-PEX 82687-100B-01-D兼容替代线束方案，可根据客户提供的产品图纸、样品及技术要求开展极细同轴线束的生产制造与规格确认，协助工程师和采购人员核对连接器、线规、长度及线序等关键参数。具体替代可行性、兼容程度和性能表现，应以双方确认的技术资料、样品装配及测试结果为准，不宜仅凭系列名称或外观相似直接认定可以互换。

五、总结

极细同轴线束容易断裂，可能与线材细径结构、过度弯折、拉力集中、固定不当以及加工损伤等因素有关。提高产品可靠性，需要工程师合理规划布线路径、控制弯折和受力，并在实际设备环境中完成必要验证；采购人员则应确认产品料号、连接器型号、40AWG线材规格、线束长度及线序等信息，选择具备相应加工能力和质量控制流程的供应商。我们公司专注于极细同轴线束生产制造，可根据客户需求提供兼容替代方案，帮助客户核对关键规格、降低选型风险，并通过合理的加工与验证流程提升线束连接的稳定性和供应灵活性。
