I-PEX 82689-100B-01-D 300mm 长度定制极细同轴线束替代品

一、极细同轴线束信号衰减严重怎么办？

在高速显示设备、工业相机及精密电子产品中，极细同轴线束负责传输高速信号，其性能会直接影响设备的图像质量与运行稳定性。当设备出现图像异常、信号不稳定、误码增加或高速链路连接失败等问题时，工程师需要重点检查线束的信号衰减情况。常见影响因素包括线材阻抗不匹配、连接器端接不良、线束弯折过度、屏蔽结构受损以及连接器插合不到位。建议先检查线束外观、端接位置和实际布线路径，再结合应用需求，通过网络分析仪、时域反射测试或适用的高速链路测试手段评估插入损耗、阻抗连续性和信号质量。需要注意的是，单纯的导通测试只能确认电气连接是否建立，并不能完全证明线束适用于目标高速信号，因此应结合设备工作频率、传输速率及系统损耗预算综合判断。

二、I-PEX 82689-100B-01-D产品规格与结构特点

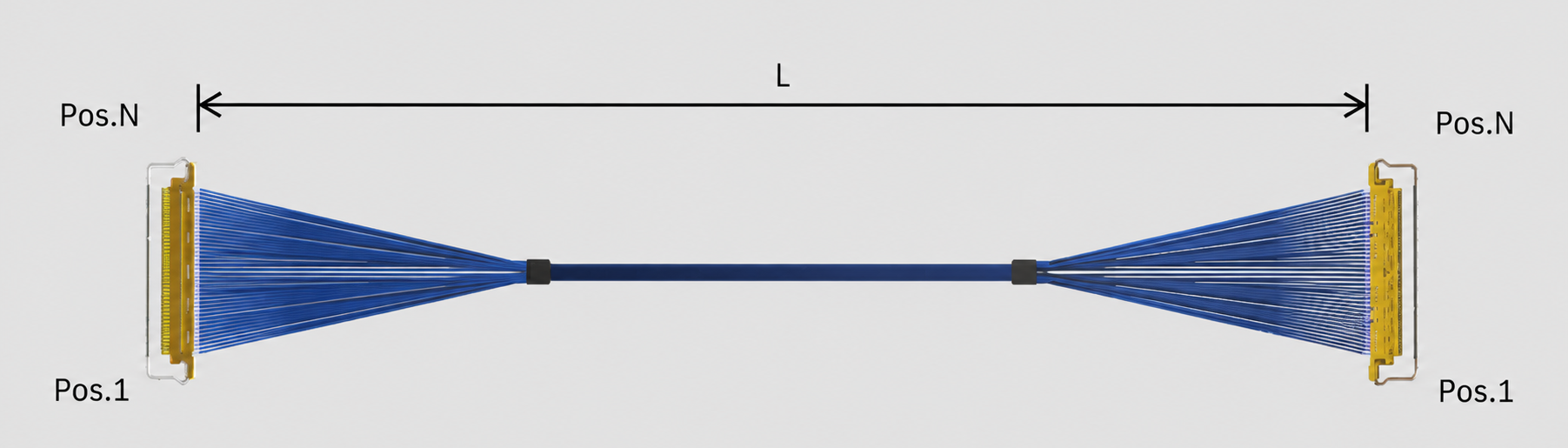

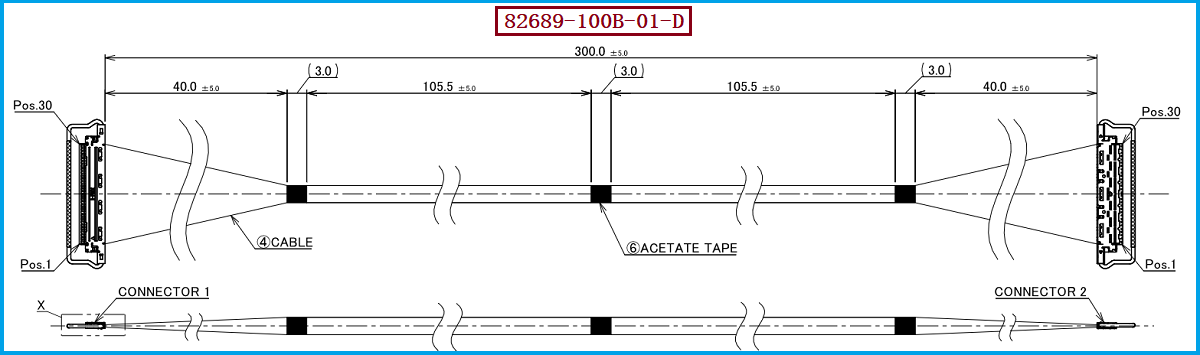

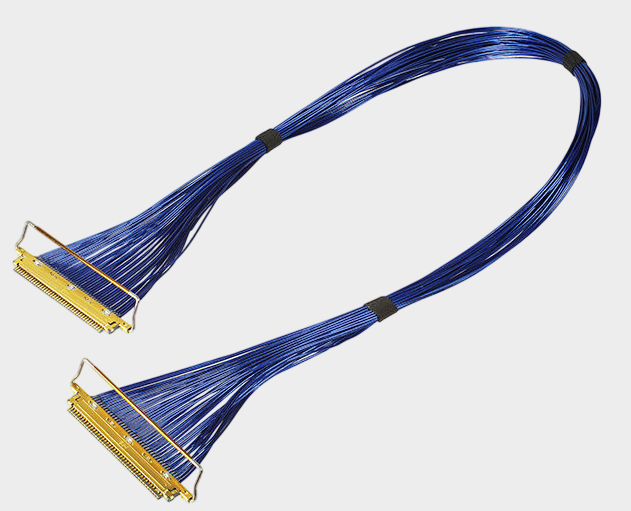

I-PEX 82689-100B-01-D对应CABLINE-VS系列30PIN极细同轴线束，产品图纸编号为82689C0。根据图纸信息，该款线束长度为300.0±5.0mm，采用40AWG、50Ω蓝色极细同轴线材，线材端连接器壳体型号为20454-230T，配套组件包括2574-0302金属外壳和2576-130-00拉杆，图纸还标注了UV胶固定及醋酸布胶带包覆结构。CABLINE-VS系列采用0.5mm接点间距、水平对插结构和机械锁扣设计，适用于内部空间紧凑的电子设备。对于工程师而言，选型时应关注30PIN接口配置、线材阻抗、线束长度及端部结构能否满足设备设计要求；对于采购人员，则应核对完整料号和组件型号，避免因外观相似而采购到规格不一致的产品。系列资料提及的高速传输能力属于特定测试条件下的性能数据，不能直接视为该款300mm线束在所有应用环境中的保证值。

三、信号衰减的改善方法与工程验证重点

要改善极细同轴线束的信号衰减问题，需要从线材、连接器、加工工艺和整机设计等环节进行综合分析。针对I-PEX 82689-100B-01-D，工程师应确认40AWG、50Ω线材与设备接口及传输链路的匹配情况，检查连接器端接是否稳定，并评估线束在装配后的弯曲程度、走线路径及周边结构是否可能影响信号完整性。如果更换线束后问题仍然存在，还应进一步检查主板接口、连接器焊接和系统端的信号设计，避免将所有信号问题都归因于线材本身。对于新设计或替代产品导入项目，建议在正式量产前进行样品验证，根据实际应用测试导通性能、阻抗连续性及高速信号表现，并将测试结果与原设计要求进行比较。通过明确验证条件和判定标准，才能更可靠地评估线束是否适合目标设备。

四、选型和兼容与替代方案参考及建议

当原厂线束交期较长、采购成本需要优化，或企业希望建立备用供应渠道时，兼容替代方案应同时考虑机械结构、电气性能和加工一致性。针对I-PEX 82689-100B-01-D，建议重点核对20454-230T连接器壳体、30PIN配置、300mm长度、40AWG线材、50Ω阻抗、线序及端部尺寸，并确认配套外壳、拉杆和固定方式满足实际装配要求。替代产品不能仅凭连接器型号或外观相似就直接认定兼容，还需要通过样品装配、导通测试及适用的信号完整性测试进行确认。我们公司可提供：I-PEX 82689-100B-01-D兼容替代线束方案，可根据客户图纸、样品和项目技术要求开展极细同轴线束生产制造，协助客户核对线材规格、连接器配置、线束长度及关键加工要求。对于采购人员，建议在询价时同步明确技术规格、样品验证要求、质量标准和交付计划，以便在满足产品性能要求的前提下，评估替代供应方案的可行性。

五、总结

极细同轴线束虽然体积小，却可能直接影响整机高速信号传输的稳定性。面对信号衰减严重的问题，企业应结合线材阻抗、连接器端接、布线环境和实际传输要求开展系统排查，并通过测试验证确定改善方案。对于I-PEX 82689-100B-01-D这款300mm、40AWG、50Ω、30PIN极细同轴线束，工程师可以重点关注信号损耗与装配可靠性，采购人员则可以从规格匹配、样品验证、生产一致性和供应保障等方面评估兼容替代产品。我们公司专注于极细同轴线束生产制造，可根据客户项目需求提供相应的兼容替代方案，协助客户降低选型风险、完善供应渠道，并为产品研发和批量生产提供线束配套支持。
