I-PEX 82187-100B-02-D 100mm 长度定制极细同轴线束替代品

一、极细同轴线束的工作原理：为什么一根“细线”也能承担高速信号传输？

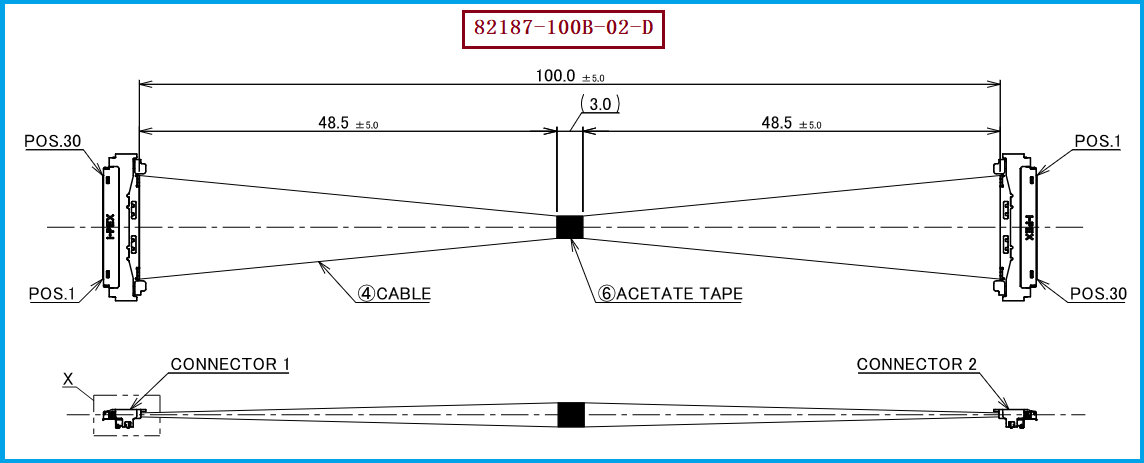

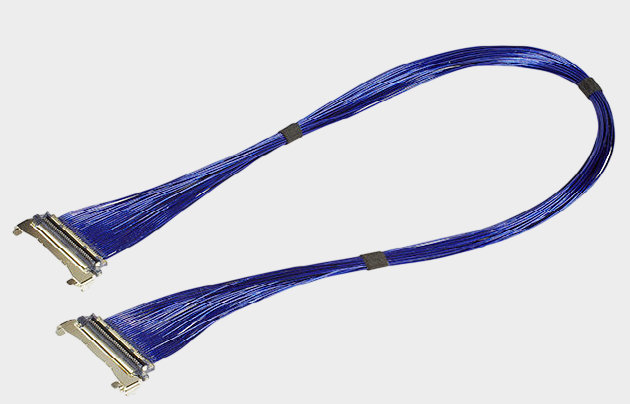

在高速电子设备内部，极细同轴线束承担的并不只是简单的“导电连接”作用，其核心任务是将高速电信号稳定地从一个连接端传输至另一个连接端。以 I-PEX 82187-100B-02-D 为例，该型号为30Pin极细同轴线束，采用 30根AWG#40、50Ω Micro-Coaxial Cable，线束长度为 100±5mm，其线位定义为 1对N（1-N）。从极细同轴线的基本结构来看，信号主要沿中心导体传输，绝缘层用于隔离导体，而外围屏蔽结构则为信号提供相对稳定的电磁环境；当高速信号在线缆中传播时，合理的同轴结构有助于控制信号阻抗，并降低外部噪声以及相邻信号之间的相互干扰。因此，极细同轴线特别适合高速、高密度、小空间的内部互连。对于工程师而言，选择极细同轴线束时不能只看线径，而需要关注线材阻抗、连接器匹配、信号通道数量、线位关系以及整体结构尺寸；对于采购人员而言，则需要根据完整料号和关键规格确认产品，避免出现“Pin数相同但实际规格并不兼容”的情况。该型号的30Pin、AWG#40、50Ω及1-N线位定义，正是进行产品识别的重要依据。

-------------------------------------------------------------------------------------------------------

二、从线材到连接器：极细同轴线束如何完成稳定的信号连接？

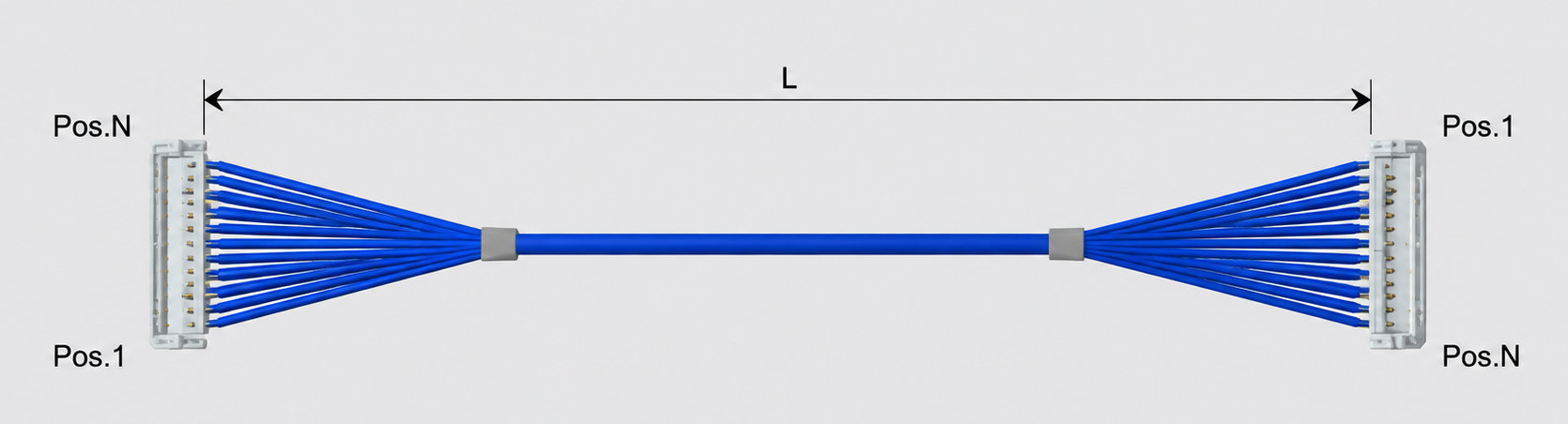

极细同轴线本身负责信号传输，而连接器则承担线束与PCB或另一连接端之间的机械、电气连接，两者需要形成完整的高速互连系统。I-PEX 82187-100B-02-D 所使用的线材端连接器型号为 20878-030T-01，属于 CABLINE®-UM 30Pin Plug Housing组件，实际连接器组件还涉及相应的金属Shell及Lock Cover等结构。CABLINE®-UM采用 0.4mm Contact Pitch 超细间距，并具有 Vertical Right Angle垂直直角出线结构，资料显示其配合高度为 2.2±0.15mm，同时具备ZenShield®全EMI屏蔽和机械锁扣等设计。对于工程师来说，这种“极细同轴线+高密度连接器”的组合，本质上是在有限的设备内部空间中建立一条受控的高速信号通道：连接器负责可靠接触与机械固定，微型同轴线负责高速信号传输及屏蔽，而正确的线位定义则保证两端信号按照设计关系对应。对于本型号而言，**1-N（1对N）**并非普通的1对1线位定义，因此在开发替代产品、制作测试治具或进行线序验证时，应特别确认两端Pin Mapping，不能仅按照连接器Pin编号进行简单直通判断。上传资料也明确将 82187-100B-02-D列为CABLINE-UM 30Pin、40AWG Micro-Coaxial、100mm、1-N的评估用样品线束型号。

-------------------------------------------------------------------------------------------------------

三、选型和兼容与替代方案参考及建议：工程师与采购应重点确认哪些参数？
对于需要替代 I-PEX 82187-100B-02-D 的项目，建议工程师和采购人员从“料号、连接器、线材、线位、尺寸、电气性能”几个维度进行完整确认，而不是仅依据30Pin或100mm长度进行替换。本型号需要重点识别的参数包括：极细同轴线束产品料号/型号：I-PEX 82187-100B-02-D；线材端连接器型号：20878-030T-01；线位定义：1-N；线材规格：AWG#40、50Ω Micro-Coaxial Cable；线束长度：100±5mm。其中，1-N线位定义尤其需要在样品阶段进行导通及Pin Mapping验证；连接器则需要确认与目标PCB端连接器的机械配合关系；线材还需要结合实际高速信号应用确认阻抗及相关电气性能。资料显示，CABLINE-UM同系列还具有不同Pin数和不同长度的评估线束型号，因此“同系列”并不意味着不同料号可以直接互换。 对于正在进行国产化替代、第二供应商导入或供应链优化的客户，我们公司可提供 I-PEX 82187-100B-02-D 兼容替代线束方案，可依据原厂料号、工程图纸或实物样品，对30Pin、AWG#40、50Ω、1-N等关键条件进行匹配，并结合客户实际应用进一步确认线长、连接器、线序及结构要求，为工程师提供样品验证支持，为采购人员提供兼容替代及批量供应选择。

-------------------------------------------------------------------------------------------------------

四、从信号完整性到稳定供应：极细同轴线束替代不仅是“换一根线”
从工作原理来看，极细同轴线束的价值在于利用微型同轴结构为高速信号建立更加稳定的传输路径；从产品设计来看，则需要连接器、线材及线位关系共同满足设备的机械和电气要求。因此，对于 I-PEX 82187-100B-02-D 这样的30Pin极细同轴线束，真正有效的兼容替代应该建立在完整规格匹配和实际样品验证基础上，而不是简单寻找外观相似产品。我们公司专注于极细同轴线束生产制造，可针对客户指定的原厂型号进行兼容替代开发，并围绕 20878-030T-01连接器、1-N线位定义、AWG#40 50Ω极细同轴线材及100±5mm线束长度等关键要求进行产品匹配，满足研发打样、工程验证及量产采购等不同阶段的需求。我们公司可提供 I-PEX 82187-100B-02-D 兼容替代线束方案，帮助客户在保持原有应用规格和装配要求的基础上，获得更加灵活的极细同轴线束供应选择。

-------------------------------------------------------------------------------------------------------

极细同轴线束的工作原理可以归纳为“微型同轴结构保障高速信号传输，屏蔽结构改善抗干扰能力，高密度连接器完成可靠互连，精准线位定义保证信号正确对应”。对于工程师而言，理解这些原理有助于进行高速信号线束选型与兼容验证；对于采购人员而言，则可以通过 I-PEX 82187-100B-02-D、20878-030T-01、1-N 等关键识别信息快速锁定目标产品。围绕该型号，我们公司可提供相应的兼容替代极细同轴线束方案，为高速电子设备的研发、验证及批量应用提供制造与供应支持。
我是【恒大电子产品网】，在极细同轴线束领域具备成熟的生产和工程研发经验，可协助完成型号匹配与结构替代，咨询请联系：张经理 18913228573（微信同号）。
