I-PEX 81465-100B-02-D 200mm 长度定制极细同轴线束替代品

一、I-PEX 81465-100B-02-D极细同轴线束：工程师与采购人员重点关注什么？

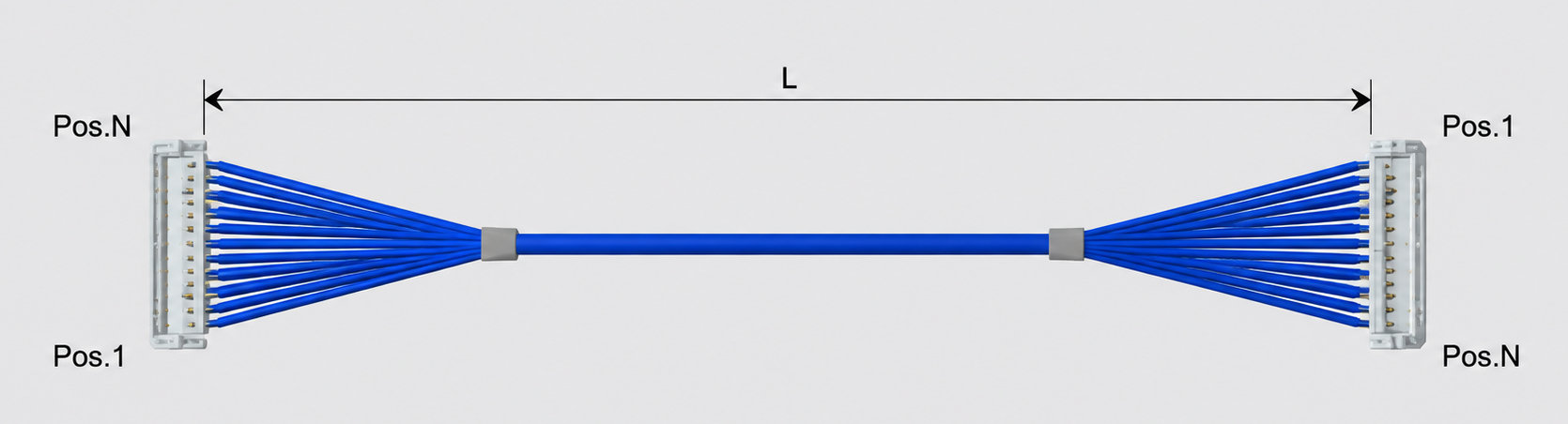

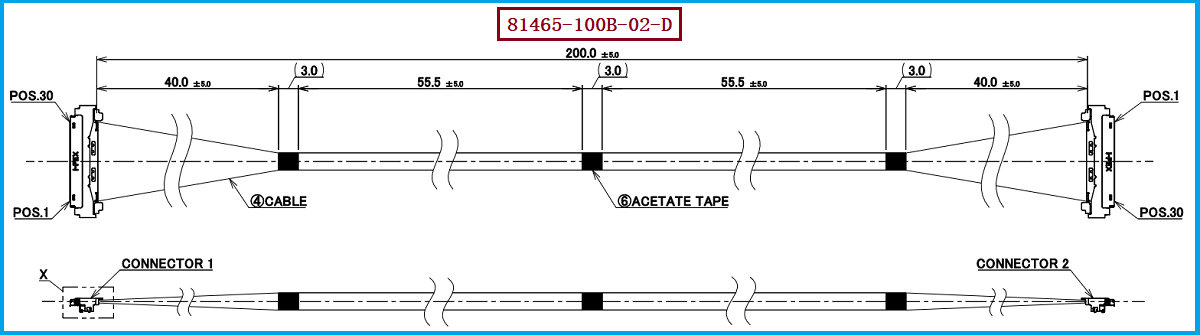

在笔记本电脑、AI终端、高性能显示、工业视觉及高速计算设备内部，随着高速信号传输速率不断提升，传统FPC排线在阻抗控制、抗干扰和高密度空间布局方面面临越来越高的要求，Micro-Coaxial Cable（极细同轴线）因此成为高速内部互连的重要方案。I-PEX CABLINE®-UM系列采用0.4mm超细触点间距、Vertical Right Angle结构，并支持Micro-Coaxial Cable、Twinaxial Cable等多种线缆形式；其中，I-PEX 81465-100B-02-D是一款30Pin、40AWG、50Ω Micro-Coaxial Cable极细同轴线束，线束长度为200.0±5.0mm，两端配套使用I-PEX 20878-030T-01连接器，此款线束的线位定义为1对N（1-N Pin Assignment），即连接器两端采用反向Pin对应关系，例如Connector 1 Pin 1对应另一端Pin 30。对于工程师而言，实际导入时需要重点核对Pin定义、线束长度、连接器型号、线缆规格及设备内部空间；对于采购人员而言，则应重点确认替代线束是否能够在连接器、Pin数、线规、阻抗、长度及线位定义等关键维度保持兼容。

-------------------------------------------------------------------------------------------------------

二、极细同轴线束EMI屏蔽效果到底有多强？为什么高速设备越来越重视它？
极细同轴线束的核心优势之一，是信号导体外围具有连续的屏蔽结构，相比普通非屏蔽线材能够更有效地控制高速信号产生的电磁辐射以及外部噪声对信号的干扰。以CABLINE®-UM系列相关资料为例，其连接器采用ZenShield®全EMI屏蔽设计及多点接地结构，目的在于改善屏蔽连续性和高速信号完整性；而极细同轴线本身通过“中心导体—绝缘层—屏蔽层”的结构，使高速信号能够在更加受控的传输环境中运行。需要注意的是，EMI屏蔽效果不能简单用“屏蔽越强越好”或单一数值概括，实际系统表现还会受到线缆结构、屏蔽层覆盖率、接地方式、连接器屏蔽结构、PCB布局、线束走向、接地连续性以及工作频率等因素影响。因此，对于工程师来说，评估极细同轴线束时不能只看“同轴”两个字，而应将“线材屏蔽+连接器屏蔽+端接+系统接地”作为完整的EMC链路进行考量。对于采购人员而言，也应避免仅依据外观、Pin数和长度判断替代品是否可用，高速应用下屏蔽结构和阻抗一致性同样是影响最终可靠性的关键因素。

-------------------------------------------------------------------------------------------------------

三、I-PEX 81465-100B-02-D兼容与替代：工程选型及采购评估建议
针对需要替代I-PEX 81465-100B-02-D的项目，建议工程师首先按照“连接器—线缆—线位—长度—电气性能—结构尺寸”的顺序进行兼容性确认。本型号使用的连接器型号为20878-030T-01，属于CABLINE®-UM 30Pin Plug Housing，对应30Pin规格；线材为40AWG、50Ω Micro-Coaxial Cable，线束长度为200mm级，并采用1对N（1-N）线位定义。因此，在进行国产替代、供应链第二来源开发或定制线束导入时，建议优先确认替代连接器与原配合端是否匹配，再确认30Pin信号数量及1-N线位定义，同时核对线缆阻抗、线规、长度、出线方向、端部结构、胶粘固定及屏蔽处理等要求。需要特别说明的是，资料中的CABLINE®-UM产品系列覆盖30Pin、40Pin、50Pin、60Pin等规格，并提供不同长度的评估样品线束，但不同Pin数、线位定义和长度的产品不能仅依据系列名称直接视为完全互换。因此，我们公司可提供：81465-100B-02-D兼容替代线束方案，可围绕客户实际设备的连接器、30Pin规格、40AWG极细同轴线、50Ω阻抗、200mm级长度及1对N线位定义进行兼容性开发与生产制造，为工程验证、样品试制、批量采购及供应链替代提供极细同轴线束解决方案。

-------------------------------------------------------------------------------------------------------

四、从工程验证到批量采购：极细同轴线束替代方案的价值
对于正在进行高速设备研发、连接器国产化、供应链优化或第二供应商导入的企业来说，极细同轴线束替代并不是简单地“找到一根外形相同的线”，而是需要实现机械连接、电气传输、EMI屏蔽、Pin定义及生产工艺等多方面的综合匹配。I-PEX 81465-100B-02-D作为30Pin、40AWG、50Ω、200mm级、1-N线位的CABLINE®-UM极细同轴线束，可作为相关设备内部高速信号互连的参考对象；我们公司具备极细同轴线束生产制造能力，可根据客户提供的原型号、连接器型号、工程图纸或样品进行兼容替代方案开发，并围绕线材规格、线位定义、长度、端接工艺及屏蔽结构进行生产控制。对于工程师，可以将兼容替代方案用于样品验证和设计导入；对于采购人员，则可以通过定制化生产建立稳定的第二供应来源，在保证产品规格匹配的基础上提升供应链灵活性。

-------------------------------------------------------------------------------------------------------

I-PEX 81465-100B-02-D的关键特征可以概括为：CABLINE®-UM系列、30Pin、40AWG、50Ω Micro-Coaxial Cable、200mm级线束、1对N（1-N）线位定义，以及配套使用20878-030T-01连接器。在高速信号应用中，极细同轴线束的价值不仅体现在“小型化”，更体现在阻抗控制、信号完整性和EMI控制等综合性能。对于需要进行国产替代、第二供应商开发或定制线束采购的客户，我们公司可提供81465-100B-02-D兼容替代线束方案，帮助客户从工程样品验证到批量生产建立更加灵活的极细同轴线束供应方案。
我是【恒大电子产品网】，长期深耕高速传输极细同轴线束与精密连接器生产开发，可提供稳定可靠的替代方案支持，详情可联系：张经理 18913228573（微信同号）。
