I-PEX 82873-100B-02-D 100mm 长度定制极细同轴线束替代品

一、I-PEX 82873-100B-02-D极细同轴线束产品介绍

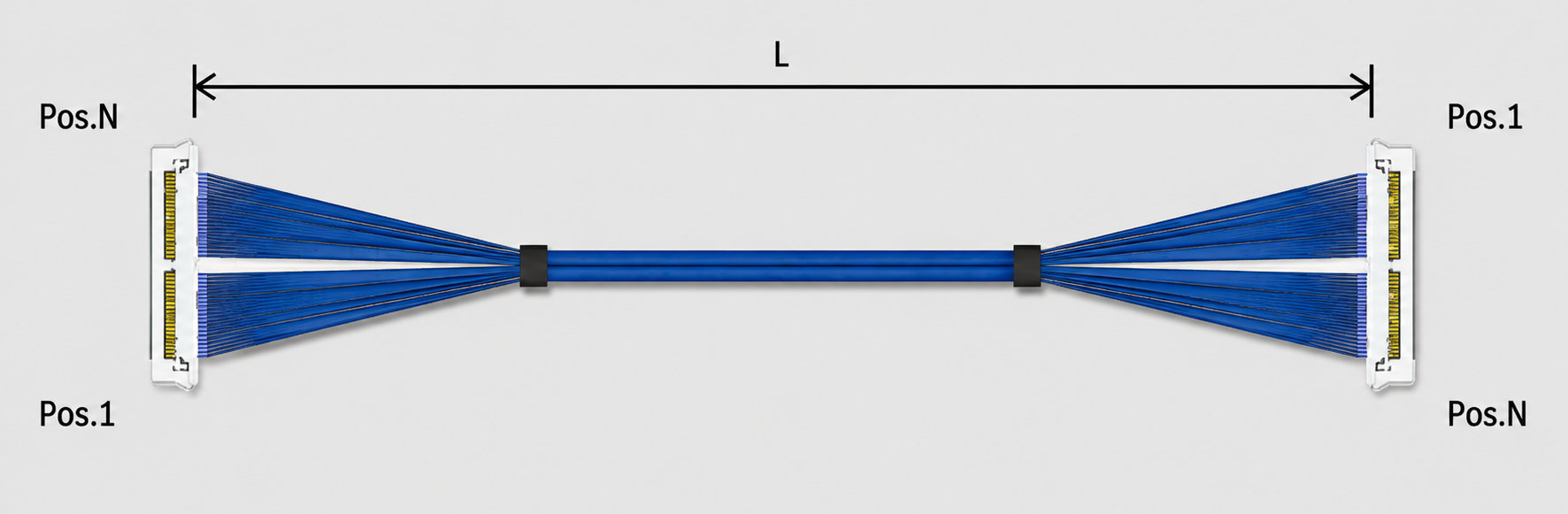

I-PEX 82873-100B-02-D 是CABLINE®-CAL系列30Pin极细同轴线束产品，官方资料对应的线束配置为Micro-Coaxial Cable、40AWG、100mm、1-N。本型号线材端使用的连接器型号为20777-030T-01，线位定义为1对N（1-N）。从工程师和采购人员的角度来看，这款线束的选型重点并不只是Pin数量，而是连接器、线材规格、线长以及线位结构等多个参数的整体匹配。其配套CABLINE®-CAL连接器采用0.4mm Pitch、水平对插结构，官方资料给出的嵌合高度为0.73±0.07mm，最大约0.8mm，能够满足摄像头模组、视觉设备、超薄电子设备等空间受限应用对于连接器低高度和高密度布线的需求。I-PEX官方资料同时显示，CABLINE®-CAL支持30Pin、40Pin，并支持AWG38、AWG40、AWG42、AWG44等Micro-Coaxial Cable规格；其中高速测试条件采用30Pin、AWG40 Micro-Coax、45Ω、100mm及GSSGSSG Pin Assignment。

-------------------------------------------------------------------------------------------------------

二、为什么高速MIPI接口更推荐使用极细同轴线？
高速MIPI接口主要用于图像传感器、摄像头模组等设备中的高速数据传输。随着图像分辨率提高以及MIPI传输速率不断提升，工程师在进行线束设计时，需要更加关注信号完整性、阻抗稳定性、串扰以及设备内部的布线空间。相比普通导线，极细同轴线具有更加明确的信号传输结构，在有限空间内能够实现高密度高速信号连接，并有利于降低高速信号传输过程中的串扰和信号完整性设计难度。I-PEX CABLINE®-CAL产品详情中的高速测试采用30Pin连接器、AWG40 Micro-Coax、45Ω、100mm以及GSSGSSG条件，其中Signal与Ground按照特定方式进行排列，可作为高速信号连接的工程参考。 对于采用MIPI接口的摄像头或图像传感器系统而言，极细同轴线的价值还体现在“小型化与高速传输兼顾”：线材本身尺寸较小，可以适应模组内部狭窄空间，同时通过同轴结构为高速信号提供相对稳定的传输环境。需要强调的是，极细同轴线只是MIPI高速链路中的物理传输载体，实际MIPI传输性能还需要结合具体芯片型号、Lane数量、传输速率、阻抗、Pin Mapping、线长以及PCB设计进行验证，因此不能仅依据线材或连接器型号判断某一具体MIPI系统的最终传输性能。

-------------------------------------------------------------------------------------------------------

三、I-PEX 82873-100B-02-D的工程选型与应用价值
对于研发工程师而言，I-PEX 82873-100B-02-D的核心配置可以理解为“CABLINE®-CAL 30Pin + 20777-030T-01连接器 + 40AWG Micro-Coax + 100mm + 1对N（1-N）”。其中，30Pin决定了信号连接数量，40AWG决定线材规格，100mm对应标准线长，而1-N则属于该型号的重要线位/线束结构定义。I-PEX官方提供的CABLINE®-CAL评估线束还包括30Pin不同长度以及1-N、1-1等不同结构，因此实际替代时必须按照原设备的线位定义、出线方式和连接器结构进行匹配，而不能仅按照外观进行判断。 对于采购人员而言，如果原设备使用的是I-PEX 82873-100B-02-D，可以优先从连接器型号20777-030T-01、30Pin、40AWG Micro-Coax、100mm、1-N这些关键参数入手建立替代供应商的技术确认条件；对于研发人员，则应进一步确认设备安装空间、连接器嵌合状态、线束弯折路径以及高速信号要求。特别是在高速MIPI摄像头、图像采集及视觉设备应用中，替代线束除了需要满足机械连接和导通要求，还应结合实际系统进行阻抗、衰减、串扰和信号完整性验证。我们公司可提供：I-PEX 82873-100B-02-D兼容替代线束方案，可根据客户提供的原装线束、产品图纸、样品或BOM资料，对连接器、极细同轴线材、线长、线位定义及加工结构进行匹配，支持研发打样、样品验证及批量生产。

-------------------------------------------------------------------------------------------------------

四、选型和兼容与替代方案参考及建议
在进行I-PEX 82873-100B-02-D兼容替代时，工程师和采购人员需要重点确认的是**“型号对应关系+机械结构+电气参数+线束结构”是否一致。本型号明确对应I-PEX 82873-100B-02-D**，线材端连接器为20777-030T-01，线位定义为1对N（1-N），核心线束规格为30Pin、40AWG Micro-Coax、100mm。I-PEX官方资料显示，CABLINE®-CAL系列还存在30Pin及40Pin、100mm/200mm/300mm以及1-N、1-1等不同评估线束，因此在寻找兼容替代产品时，不能仅以“CABLINE-CAL”作为判断依据，必须进一步核对Pin数量、连接器型号、线长和线位结构。 如果应用于高速MIPI接口，还建议在样品阶段增加高速信号验证，根据实际系统要求确认阻抗、传输速率、Lane定义、Pin Mapping及信号完整性。对于采购端，如果希望降低对单一原厂供应渠道的依赖，也可以将连接器型号、线材规格、线长、线位定义及性能要求作为替代供应商的技术确认标准。我们公司专注于极细同轴线束生产制造，可针对I-PEX 82873-100B-02-D提供兼容替代产品，根据客户需求进行连接器匹配、线材选择、线长加工及线位结构定制，为客户提供从样品打样到批量生产的配套服务。

-------------------------------------------------------------------------------------------------------

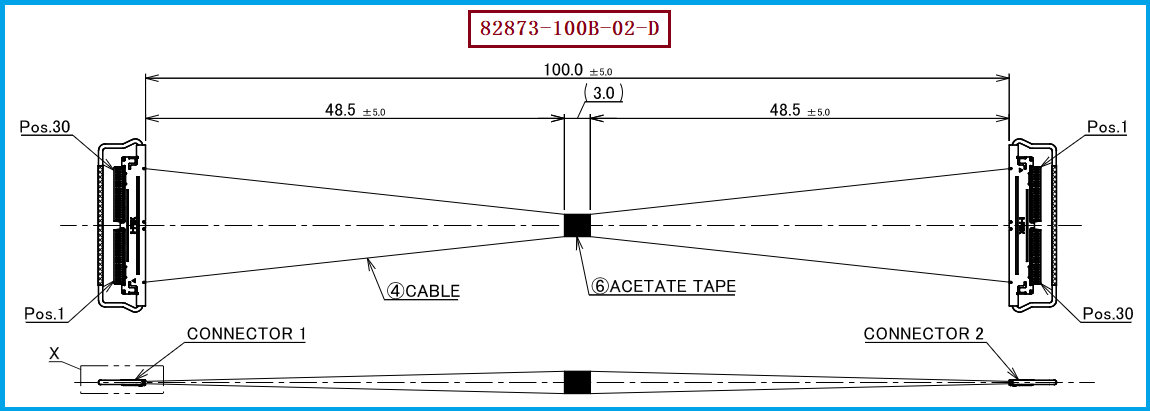

I-PEX 82873-100B-02-D是一款30Pin、40AWG、100mm、1对N（1-N）结构的CABLINE®-CAL极细同轴线束，其线材端使用20777-030T-01连接器，适合对小型化、高密度和高速信号连接有要求的电子设备应用。对于高速MIPI接口而言，极细同轴线的优势并不是单纯追求更高的传输速度，而是在有限空间中提供更加适合高速信号传输的物理连接结构，同时兼顾线束尺寸、布线密度和信号完整性设计。I-PEX官方资料中采用30Pin、AWG40 Micro-Coax、45Ω、100mm的高速测试条件，也为该类高速应用提供了重要的工程参考。 因此，无论是研发工程师进行新产品设计，还是采购人员寻找国产化、第二供应来源及兼容替代方案，都应从连接器、线材、线长、线位定义和高速电气性能等多个维度进行综合评估。我们公司可提供I-PEX 82873-100B-02-D兼容替代线束方案，依托极细同轴线束生产制造能力，为客户提供符合实际应用需求的兼容替代及批量供货服务。
我是【恒大电子产品网】，可根据需求提供高速极细同轴线束的结构优化与信号一致性评估服务和产品解决方案，更多信息欢迎联系：张经理 18913228573（微信同号）。
