I-PEX 82437-100B-02-D 200mm 长度定制极细同轴线束替代品

一、反复开合与狭小空间应用，对极细同轴线束提出更高要求
在笔记本电脑、超薄显示模组、高速摄像设备、工业视觉设备及智能终端内部，线束往往需要在有限空间内进行弯折、转向和布线。特别是在笔记本屏幕反复开合、设备长期振动或内部机构存在动态位移的情况下，线束不仅需要满足高速信号传输要求，还必须具备稳定的机械可靠性。对于工程师而言，极细同轴线束的耐弯折能力直接关系到产品长期运行稳定性；对于采购人员而言，则需要关注供应商是否具备稳定的线材加工、端接及批量制造能力。

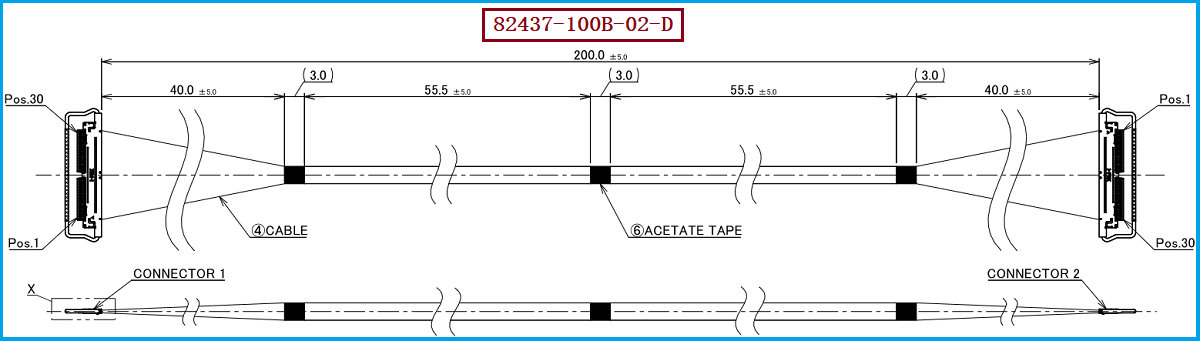

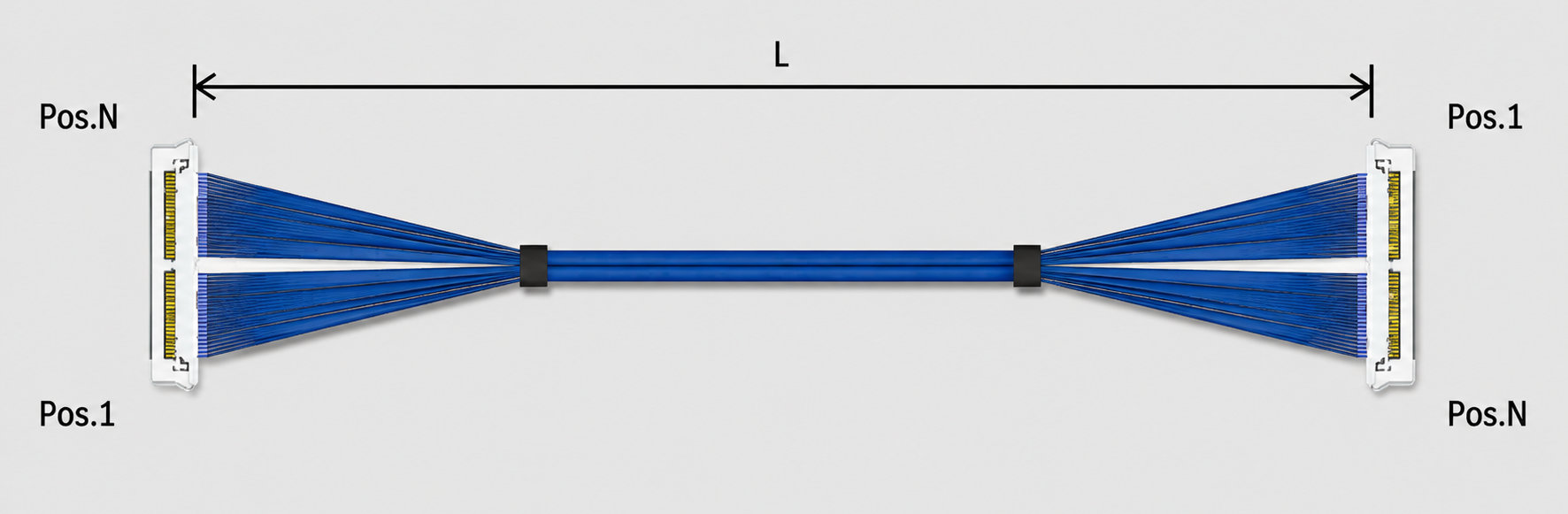

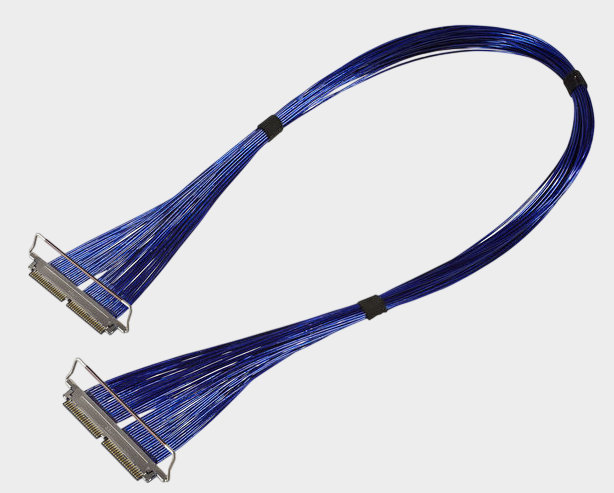

本文介绍的产品为 I-PEX 82437-100B-02-D极细同轴线束，属于I-PEX CABLINE®-CAL系列30Pin极细同轴线束方案，采用 40AWG Micro Coaxial Cable，线束长度为 200mm，线位定义为 1对N（1-N），线材端使用的连接器型号为 20777-030T-01。这种极细同轴线束方案在满足小型化布线需求的同时，也需要在实际装配和使用过程中保持稳定的机械性能。需要说明的是，具体“弯折次数”并不能仅依据该产品型号直接认定为上万次，实际耐弯折寿命还与线材结构、弯折半径、弯折角度、运动方式及测试条件等因素有关，因此工程选型时应以具体产品测试数据和客户实际工况验证为准。

-------------------------------------------------------------------------------------------------------

二、极细同轴线是如何实现高频反复弯折的？
极细同轴线能够承受反复弯折，并不是因为单一材料具有“无限弯折”能力，而是依赖于导体、绝缘层、屏蔽结构和外护套等多个部分之间的结构配合。在线束发生弯曲时，线材不同位置承受的机械应力并不相同：弯曲外侧受到拉伸，内侧受到压缩，而中心区域相对稳定。因此，线材需要通过合理的结构设计，使弯曲过程中产生的应力得到分散，避免某一个局部位置长期集中受力。
对于极细同轴线而言，导体的柔韧性、绝缘材料的机械性能、屏蔽层的结构以及各层之间的结合方式都会影响耐弯折能力。如果线材结构设计合理，在反复运动过程中可以降低导体疲劳、绝缘层开裂以及屏蔽层损伤的风险。同时，极细同轴线本身具有较小的外径，在满足设备内部高速连接需求的同时，可以实现更加灵活的空间布线。但需要注意，“线径越细”并不意味着一定能够承受更多次弯折，耐弯折性能必须结合具体线材结构和实际测试条件判断。因此，对于工程师来说，设计线束走线时应尽量避免小于规定范围的急弯、局部折叠以及持续受到拉扯的状态，从而延长线束实际使用寿命。

-------------------------------------------------------------------------------------------------------

三、选型和兼容与替代方案参考及建议
针对 I-PEX 82437-100B-02-D进行兼容与替代时，工程师首先需要确认产品的关键结构和应用条件，包括 30Pin结构、40AWG Micro Coaxial Cable、200mm线束长度、1对N（1-N）线位定义以及20777-030T-01连接器等。对于存在动态弯折的应用，还应进一步确认实际弯折半径、弯折频率、运动距离以及使用环境，并通过模拟实际工况进行耐久性验证。特别是在笔记本屏幕等需要长期反复运动的产品中，不能单纯以静态尺寸匹配作为替代判断依据。
对于采购人员而言，选择兼容替代产品时还应综合考察供应商的极细同轴线材加工能力、端接工艺、品质控制以及批量生产稳定性。我们公司专注于极细同轴线束研发、生产与制造，可提供 I-PEX 82437-100B-02-D兼容替代线束方案，围绕连接器匹配、40AWG极细同轴线、30Pin结构、200mm长度及 1对N线位定义进行产品匹配，并可结合客户实际应用工况对线束结构和制造要求进行确认，为工程验证及批量采购提供相应的极细同轴线束解决方案。

-------------------------------------------------------------------------------------------------------

四、从耐弯折到长期可靠运行，极细同轴线束如何创造价值？
极细同轴线束的价值并不仅仅在于“细”，而是在有限空间中同时兼顾高速信号传输、小型化布线和机械可靠性。对于需要反复开合、振动或动态运动的电子设备，线材结构、布线方式、弯折半径和端接工艺都会共同影响最终寿命。工程师在进行产品设计时，应根据实际运动工况选择合适的线材和线束结构，并通过可靠性测试验证其长期使用表现；采购人员则应选择具备稳定制造能力和质量控制能力的专业供应商。

-------------------------------------------------------------------------------------------------------

I-PEX 82437-100B-02-D极细同轴线束采用40AWG Micro Coaxial Cable、30Pin、200mm长度及1对N结构，并配套 20777-030T-01连接器，适用于对空间和高速信号连接具有要求的电子设备。我们公司可提供 I-PEX 82437-100B-02-D兼容替代极细同轴线束方案，通过专业的极细同轴线束制造能力，为客户提供从工程样品验证到批量生产的兼容替代选择，助力客户提升高速电子设备内部连接的稳定性与供应链灵活性。
我是【恒大电子产品网】，我们公司拥有完善的极细同轴线束生产体系与技术团队，可满足各类同轴线束的定制与替代需求；欢迎联系：张经理 18913228573（微信同号）。
