I-PEX 82874-100B-02-D 300mm 长度定制极细同轴线束替代品

一、面向高速设备连接需求的极细同轴线束解决方案
随着笔记本电脑、医疗设备、高清摄像模组、AI视觉设备以及精密电子产品不断向小型化、高速化方向发展，设备内部连接空间持续缩小，同时对于信号传输稳定性、电磁兼容性以及线束可靠性的要求越来越高。传统线材在高速信号环境下容易受到信号衰减、阻抗不稳定以及电磁干扰等问题影响，而极细同轴线（Micro Coaxial Cable）凭借高密度、小尺寸以及优异的高速传输性能，成为现代精密电子设备的重要连接方案。
本文介绍的替代产品型号为：

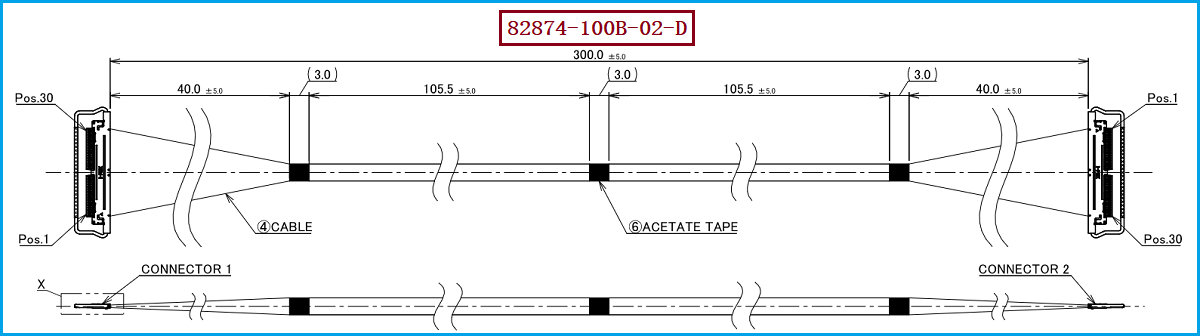

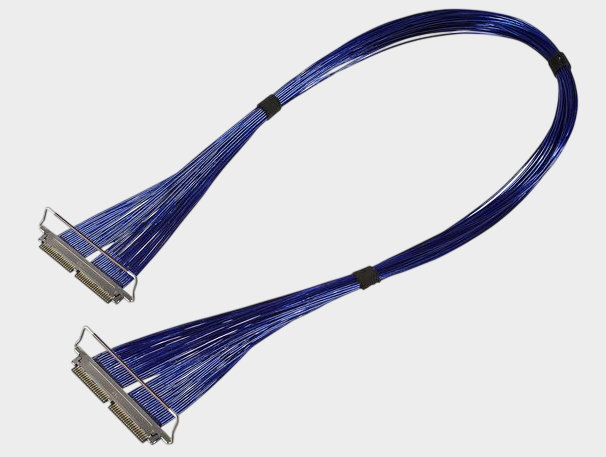

极细同轴线束产品料号/型号：I-PEX 82874-100B-02-D

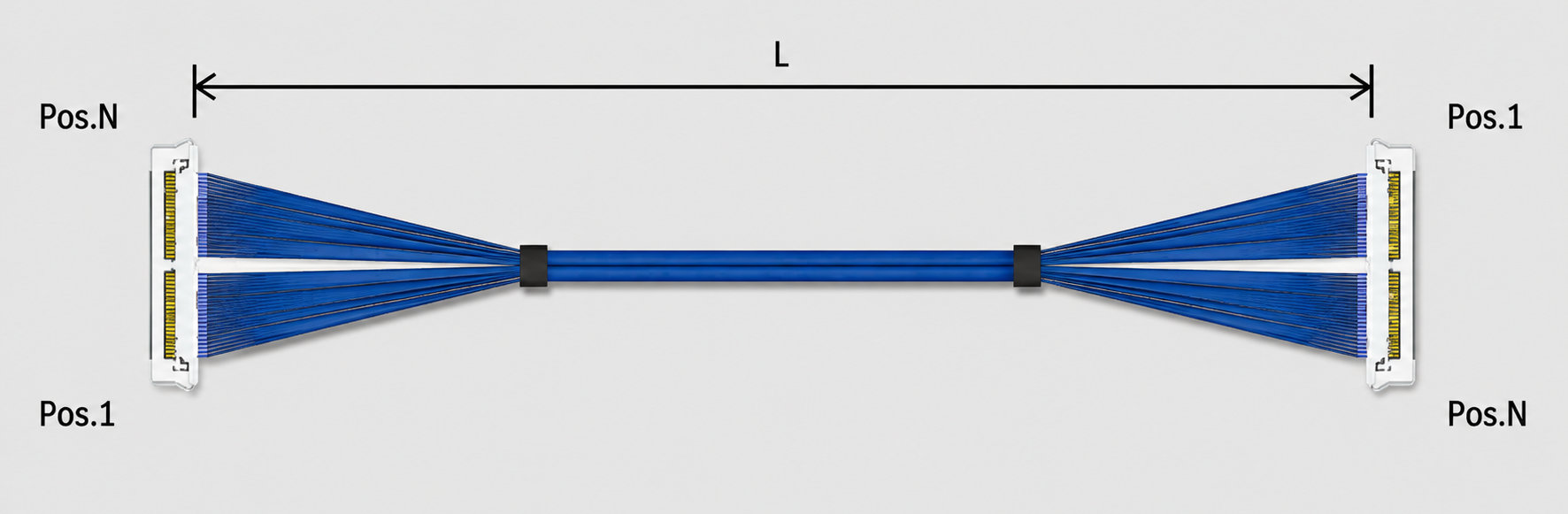

该产品属于I-PEX CABLINE®-CAL系列30Pin极细同轴线束方案，采用Micro Coaxial Cable结构，适用于高速信号传输和空间受限的电子设备内部连接。
该款极细同轴线束配套线材端连接器型号为：
20777-030T-01
并采用：
线位定义：1对N（1-N）
即一端为连接器端，另一端为开放式线束端，可根据客户终端设备需求进行灵活连接设计。
我司专业生产制造极细同轴线束，可提供：I-PEX 82874-100B-02-D兼容替代线束方案，帮助客户实现高速连接方案替代、供应链优化以及产品国产化升级。

-------------------------------------------------------------------------------------------------------

二、极细同轴线常见的阻抗值是多少？高速传输为何重视阻抗匹配
对于工程师进行高速线束选型时，除了关注线径、芯数、连接器规格之外，极细同轴线的阻抗参数也是非常关键的技术指标。阻抗是否匹配，会直接影响高速信号传输过程中的反射、损耗以及信号完整性。
极细同轴线（Micro Coaxial Cable）的常见特性阻抗通常包括：
45Ω、50Ω、75Ω等规格。
其中：
50Ω阻抗是射频、高速通信领域中应用非常广泛的一种规格，主要用于射频信号、高频测试设备以及无线通信领域。
75Ω阻抗主要应用于视频信号传输，例如传统视频系统、广播电视系统等场景。
45Ω阻抗则常见于部分高速数字信号传输应用中，尤其是在空间高度受限、需要低损耗和高速传输的Micro Coax线束方案中。
以I-PEX CABLINE®-CAL系列产品为例，官方高速测试方案采用：
CABLINE®-CAL 30Pin + AWG40 Micro Coaxial Cable + 45Ω阻抗 + 100mm线长
通过合理控制导体尺寸、绝缘介质厚度以及屏蔽层结构，实现高速信号传输过程中的阻抗稳定性。
极细同轴线的阻抗设计通常受到多个因素影响，包括：
导体直径、介电材料类型、绝缘层厚度、屏蔽层结构以及整体线缆尺寸等。因此，在进行替代设计时，不能只关注线材外径，还需要综合考虑阻抗匹配和高速信号性能。

-------------------------------------------------------------------------------------------------------

三、I-PEX 82874-100B-02-D产品解析及选型和兼容与替代方案参考及建议
对于工程师和采购人员而言，选择极细同轴线束替代方案时，需要确保机械结构、电气性能以及应用环境保持一致。
本文对应替代产品：
I-PEX 82874-100B-02-D
其核心配套信息如下：
该产品采用CABLINE®-CAL 30Pin系列连接方案，线材端连接器型号为：
20777-030T-01
属于CABLINE®-CAL 30Pin Plug Housing，用于实现极细同轴线束连接。
该线束采用：
1对N（1-N）线位定义
这种结构适用于设备内部空间有限，同时需要将多路高速信号集中连接的应用场景，例如显示模组、摄像模块、高速数据传输模块等。
在进行兼容与替代方案评估时，建议重点确认以下因素：
首先，需要确认连接器参数，包括Pin数量、Pitch间距、插接方向以及锁扣结构，确保替代线束能够满足原设备装配要求。
其次，需要确认线材电气性能，包括极细同轴线阻抗、信号传输速率、屏蔽性能以及高速信号完整性要求。尤其是在高速设备中，阻抗匹配直接关系到信号稳定性。
再次，需要确认线束结构参数，包括长度、出线方向、弯折半径以及终端加工方式，以保证替代产品能够直接应用于客户设备设计。
我司可提供：I-PEX 82874-100B-02-D兼容替代线束方案，支持根据客户需求进行连接器匹配、极细同轴线选型、阻抗设计、线束加工及批量生产，为客户提供稳定可靠的高速极细同轴线束解决方案。

-------------------------------------------------------------------------------------------------------

四、专业制造能力助力高速极细同轴线束国产化替代
极细同轴线束作为高速电子设备内部的重要连接组件，其性能不仅取决于连接器设计，同时与线材结构、阻抗控制、屏蔽性能以及制造工艺密切相关。
I-PEX 82874-100B-02-D采用CABLINE®-CAL 30Pin连接方案，搭配20777-030T-01连接器，并采用1-N线位定义结构，能够满足高速信号传输设备对于空间尺寸和连接可靠性的要求。
我司具备极细同轴线束研发和生产制造能力，可根据客户产品需求提供不同Pin数、不同阻抗规格、不同长度以及不同连接器组合的定制化线束产品，满足消费电子、医疗设备、工业设备以及高速影像系统等领域的应用需求。

-------------------------------------------------------------------------------------------------------

极细同轴线的阻抗控制是保障高速信号稳定传输的重要因素，而合理匹配连接器、线材规格以及线束结构，是实现可靠连接方案的关键。针对I-PEX 82874-100B-02-D极细同轴线束方案，我司可提供高匹配度兼容替代产品，通过专业制造能力和严格品质控制，为客户提供高性能、高可靠性的Micro Coax极细同轴线束解决方案。
