I-PEX 82668-100B-01-D 100mm 长度定制极细同轴线束替代品

一、面向高速、高密度设备的极细同轴线束方案

随着笔记本电脑、平板、VR/AR设备、高速显示设备及数据通信设备不断向轻薄化、高速化和高集成度发展，设备内部留给高速信号连接的空间越来越有限，而信号速率却持续提升。在这种趋势下，极细同轴线束不仅承担“连接”功能，更直接关系到高速信号传输的稳定性、空间布局以及整机设计自由度。I-PEX CABLINE®-CA II系列采用0.4mm接触间距、水平插拔结构，并支持20、30、40、50Pin等规格，同时支持Micro-Coaxial极细同轴线、Twinaxial双轴线及Discrete Wire等线缆方案；官方资料显示，该系列面向最高32Gbps/lane级高速传输应用，并采用ZenShield®全屏蔽及机械锁扣设计。 本次重点介绍的I-PEX 82668-100B-01-D，正是CABLINE-CA II系列中的30Pin、40AWG Micro-Coaxial、100mm、1-1双端连接型极细同轴线束。对于工程师而言，这类线束的价值在于以更小的空间实现多通道高速信号互连；对于采购人员而言，则意味着需要同时关注线束型号、连接器结构、Pin数、Pitch、线材规格及整体兼容关系，而不能只看单纯的线长或Pin数。

二、82668-100B-01-D产品结构与连接器配置

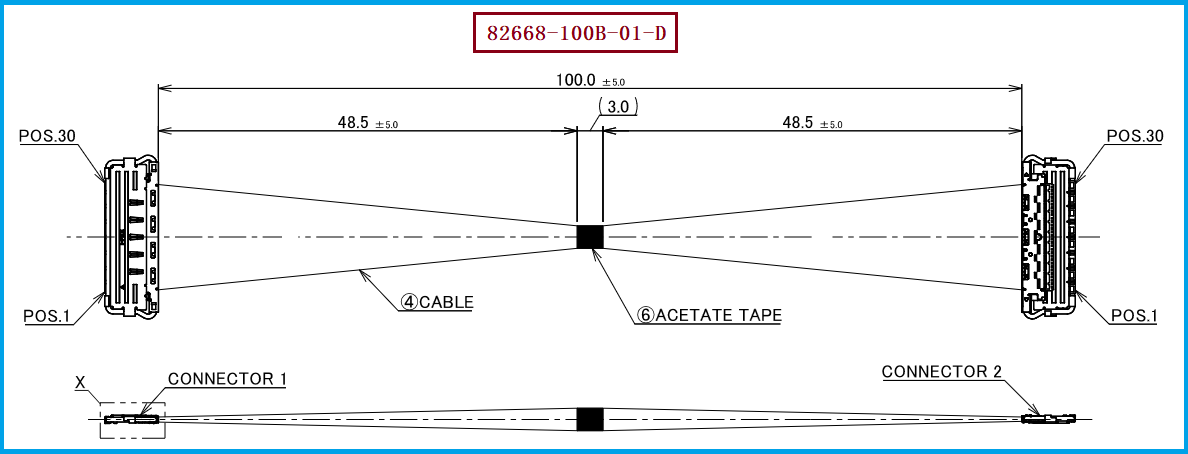

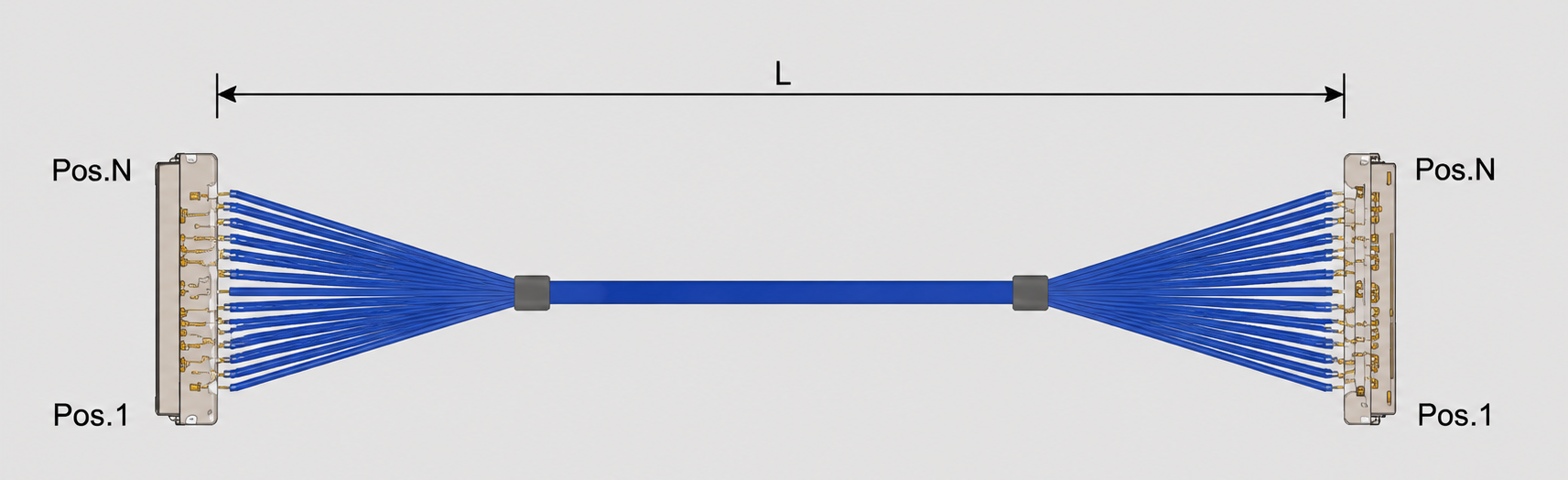

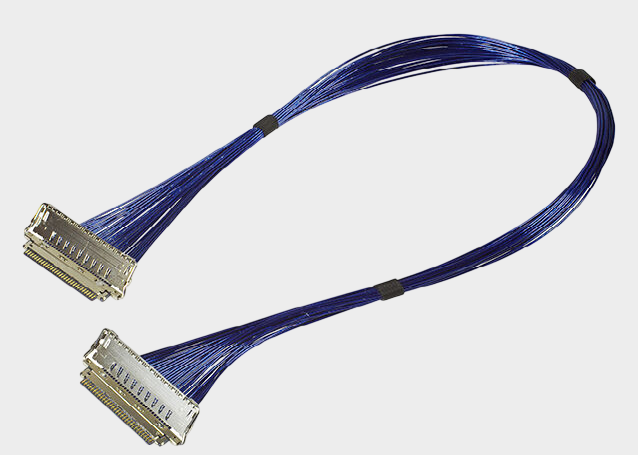

从产品型号及配套资料来看，I-PEX 82668-100B-01-D对应的是30Pin Micro-Coaxial 40AWG、长度100mm、1-1结构的CABLINE-CA II极细同轴线束，两端均为连接器端，实现两端设备之间的高速信号互连。其线材端所使用的连接器组件中，重点对应20680-030T-01，即CABLINE-CA II 30Pin Plug Housing；配套的30Pin Plug Cable Assembly为20679-030T-01，Plug Shell为3204-0301，Lock Bar为20681-030T-01，而对应的30Pin Receptacle为20682-030E-02。I-PEX官方推荐料号资料明确列出了这些30Pin组件，其中20680-030T-01为30Pin Plug Housing。 该连接器系列的关键设计参数包括30PIN、0.4mm接触间距、水平插拔、约0.95±0.15mm配合高度，并通过ZenShield®全屏蔽结构和机械锁扣提高高速连接应用中的EMI控制及连接可靠性。 对工程师来说，这意味着在进行替代设计时，应重点核对30Pin与0.4mm Pitch是否匹配、连接器结构是否能够正常配合、线序是否对应，以及线材阻抗、屏蔽结构和端接工艺是否满足原设备的信号要求；对于采购人员而言，则应将82668-100B-01-D、20680-030T-01、30PIN、0.4MM作为询价、打样及规格确认时的重要识别信息。

三、选型和兼容与替代方案参考及建议

在进行I-PEX 82668-100B-01-D兼容替代时，建议不要简单按照“30Pin+100mm”进行替换，而应从连接器、线材、线序、尺寸及电气性能等多个维度进行确认。I-PEX官方资料显示，CABLINE-CA II 30Pin系列除了82668的100mm 1-1结构之外，还有82669的200mm 1-1结构、82670的300mm 1-1结构，同时还存在82287、81461、82288等30Pin 1-N结构产品，因此不同结构和长度对应的应用方式并不完全相同。 如果设备原设计对应82668-100B-01-D，那么替代产品应优先保持30Pin、0.4mm Pitch、1-1双端连接、100mm级长度、Micro-Coaxial极细同轴线及对应端接结构的一致性，再根据实际设备的安装空间、弯折路径、信号速率及阻抗要求进行工程验证。尤其需要注意，I-PEX官方资料中关于CABLINE-CA II连接器的高速性能、工作温度及电流能力属于连接器系列层面的资料，实际替代线束仍需要结合具体线材、端接工艺和整机应用进行验证。 我们公司可提供：I-PEX 82668-100B-01-D兼容替代线束方案，可围绕30Pin、0.4mm Pitch及相应线材端连接器结构进行极细同轴线束的开发与制造，为需要国产替代、供应链优化、第二供应商导入或定制化线束开发的客户提供样品验证与量产配套支持。对于采购人员而言，在正式导入替代产品前，建议通过样品承认、尺寸确认、端子/连接器配合验证、电气测试及实际设备测试等方式进行完整验证，以确保替代线束能够满足原有设备的使用要求。

四、为什么极细同轴线束是未来通信的关键？

“为什么极细同轴线束是未来通信的关键？”从工程技术角度来看，核心并不只是“线更细”，而是在有限空间内同时解决高速信号传输、信号完整性、电磁兼容以及高密度互连问题。当设备内部需要在越来越小的空间中布置更多高速通道时，传统连接方式面临空间、串扰、屏蔽及信号完整性方面的挑战，而极细同轴结构能够将信号导体与屏蔽结构结合在单根微型线缆中，再配合高密度微型连接器形成紧凑的高速互连方案。CABLINE-CA II采用0.4mm Pitch、全屏蔽ZenShield®结构，并针对高速传输应用提供相关参考数据，官方页面列出的应用参考包括USB4、Thunderbolt、DisplayPort UHBR20、HDMI 2.1、eDP等高速接口。 因此，对于未来不断向高速化、小型化、轻量化发展的电子设备而言，极细同轴线束将不仅是一种内部连接线，更是影响设备高速通信能力和内部空间利用率的重要基础部件。针对I-PEX 82668-100B-01-D这一30Pin、0.4mm Pitch、100mm 1-1极细同轴线束，我们公司可提供对应的兼容替代线束方案，从线材、端接、连接器配套及整体线束制造角度，为工程师提供替代设计支持，为采购人员提供稳定、灵活的供应链选择。

五，总结

 I-PEX 82668-100B-01-D是一款面向高密度、高速信号互连应用的30Pin极细同轴线束，其核心配置包括30PIN、0.4MM间距、40AWG Micro-Coaxial、100mm、1-1双端结构以及对应的20680-030T-01 Plug Housing。对于需要进行国产替代、第二供应商导入或成本与供应链优化的客户而言，替代的关键不是简单复制外形，而是围绕连接器配合、线材规格、线序、屏蔽、尺寸及高速信号性能进行系统性验证。我们公司专注于极细同轴线束制造，可提供I-PEX 82668-100B-01-D兼容替代线束方案，欢迎工程技术及采购人员根据实际项目需求进行样品及规格确认。

我是【恒大电子产品网】，可根据需求提供高速极细同轴线束的结构优化与信号一致性评估服务和产品解决方案，更多信息欢迎联系：王先生 18013280587（微信同号）。
