I-PEX 82669-100B-01-D 200mm 长度定制极细同轴线束替代品

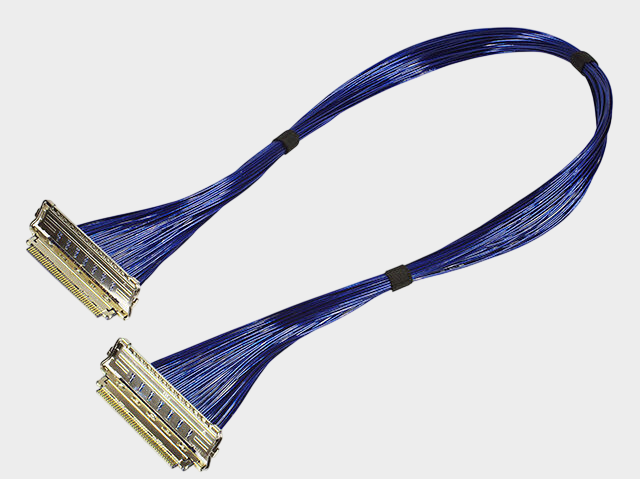

一、面向高速设备的高密度连接方案：30P、200mm、40AWG极细同轴线束

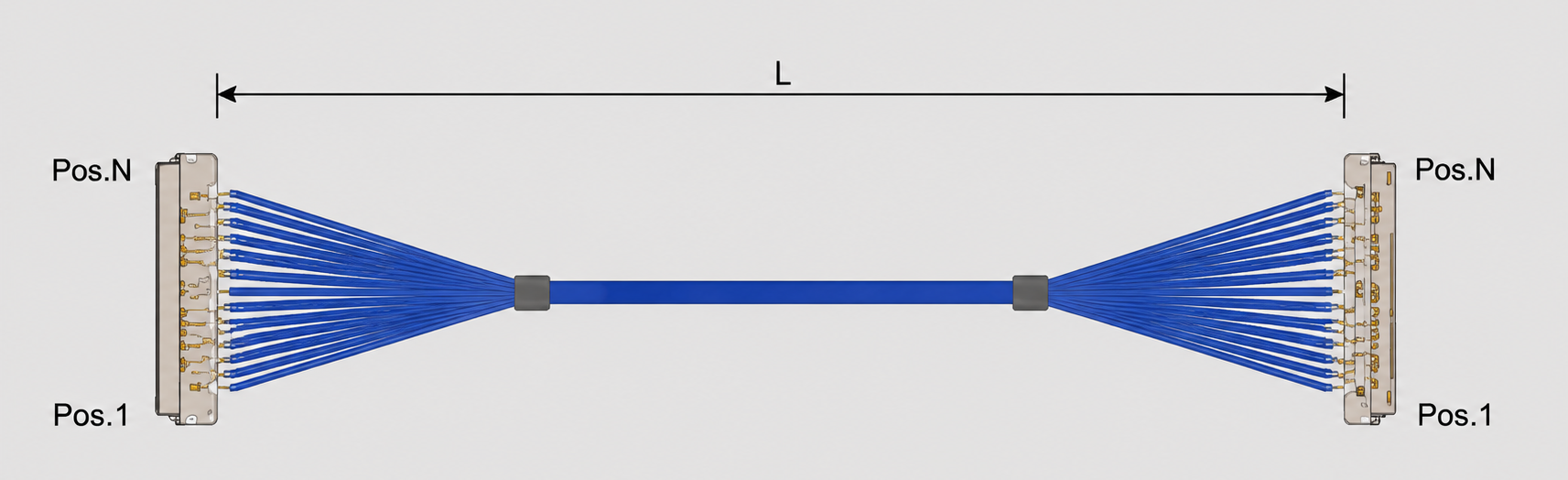

随着笔记本电脑、平板、高速显示设备、通信设备及其他高密度电子产品持续向轻薄化、高速化发展，设备内部的高速信号连接不仅要求“传得快”，还要求在有限空间内保持稳定的信号传输与可靠的机械连接。I-PEX CABLINE®-CA II系列正是面向这一需求推出的极细同轴连接方案，其连接器采用0.4mm接触间距、水平插拔结构、机械式锁扣，并采用ZenShield®全屏蔽及多点接地设计；官方资料显示，该系列支持20、30、40、50 Pin，并可匹配包括40AWG在内的多种Micro-Coaxial Cable规格。 本次介绍的具体产品为I-PEX 82669-100B-01-D极细同轴线束，属于30Pin、Micro-Coaxial 40AWG、200mm、1-1双端连接方案。其线材端使用的连接器型号为20680-030T-01，对应CABLINE-CA II 30Pin Plug Housing；对于工程师而言，这意味着该方案可从连接器、线材规格、Pin数量、线长及端部结构等多个维度进行项目选型；对于采购人员而言，则可以直接围绕明确的产品型号和规格进行替代供应商寻源、打样及规格确认。

二、为什么极细同轴线是高频高速传输的首选？

在高速信号传输中，真正困难的并不是单纯提高数据速率，而是在高频条件下尽可能控制信号完整性、阻抗连续性以及外部电磁干扰。极细同轴线将信号导体、绝缘介质和屏蔽结构集成在紧凑的同轴结构中，相较于普通离散导线，更适合对高速信号进行受控传输；尤其是在设备内部空间有限、线束数量多且信号速率不断提高的场景下，可以在实现高密度布线的同时兼顾高速信号连接需求。以CABLINE-CA II平台为例，I-PEX官方资料给出了最高32 Gbps/lane PAM4的参考传输性能，并明确提供Micro-Coaxial Cable AWG40等线缆规格，同时采用ZenShield®全EMI屏蔽及多点接地结构，以改善高速信号环境下的EMC表现。 因此，从工程设计角度看，极细同轴线的价值并不只是“线径更细”，而是通过同轴传输结构、屏蔽设计和高密度连接器共同构建适合高速设备内部使用的信号通道；而从采购角度看，选择极细同轴线束时也不能只比较单价，还需要同步确认线规、阻抗、Pin位对应关系、连接器型号、线长、端部加工及屏蔽结构等关键规格，否则即使外观尺寸相近，也可能无法满足实际高速信号应用需求。

三、工程师与采购人员如何选型：兼容与替代方案参考及建议

针对I-PEX 82669-100B-01-D这类30P双端极细同轴线束，工程师在进行兼容或替代设计时，应首先确认原设计的Pin数量、1-1连接关系、线长、Micro-Coaxial线材规格以及端部连接器结构；其中本产品对应的线材端连接器型号为20680-030T-01，连接器可适配的线材规格包含40AWG，而I-PEX官方CABLINE-CA II资料显示，该系列30Pin方案还存在不同长度及1-N、1-1等配置，因此实际替代时应以原设备的机械空间、电气要求和线束图纸为依据进行逐项确认。 对采购人员而言，如果原供应链存在交期、成本、MOQ或供应稳定性方面的问题，可以将82669-100B-01-D作为规格识别和替代开发的参考型号，与供应商进一步确认样品、线材、连接器、端接工艺及测试要求；对工程师而言，则建议在送样阶段重点验证连接器配合尺寸、Pin位导通关系、线长及出线方向，并结合实际高速信号应用进行信号完整性和EMI相关验证。我们公司可提供：I-PEX 82669-100B-01-D兼容替代线束方案，可根据客户的产品结构及应用要求，对30P、40AWG、200mm、1-1双端极细同轴线束进行对应的制造与替代开发，为客户提供从样品打样到批量生产的极细同轴线束供应支持。

四、从“可替代”走向“可量产”：极细同轴线束供应能力的重要性

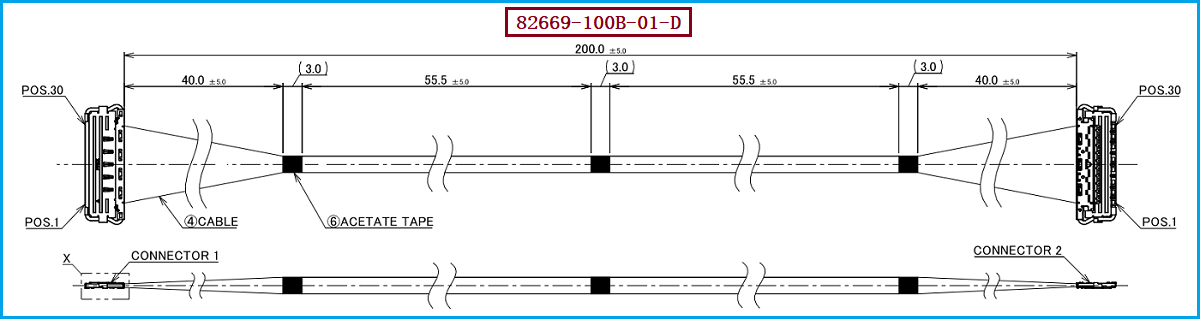

对于高速电子设备而言，一款极细同轴线束真正进入批量应用后，考验的不只是能否做出样品，更包括批量生产过程中的尺寸一致性、端部加工稳定性、连接器装配一致性、线束成型及固定可靠性。I-PEX官方资料中，82669-100B-01-D明确对应CABLINE-CA II 30Pin、Micro-Coaxial 40AWG、L=200mm、1-1结构；其配套连接器体系则包括30Pin Plug Housing 20680-030T-01以及相应的Shell、Lock Bar和Receptacle等部件。 因此，对于需要寻找国产化、第二供应商或兼容替代方案的客户，建议不要仅以“同Pin数、同长度”作为判断标准，而应建立包括线材规格、连接器型号、Pin位关系、机械尺寸、电气性能及生产工艺在内的完整规格确认体系。我们公司专注于极细同轴线束的生产制造，可围绕客户提供的原始型号、工程图纸及实际应用需求进行兼容替代开发；对于I-PEX 82669-100B-01-D这一30P、40AWG、200mm、1-1极细同轴线束，可提供相应的兼容替代线束制造方案，帮助客户降低供应链单一来源风险，并为高速显示、消费电子及高密度电子设备内部连接等应用提供稳定的极细同轴线束产品支持。

五，总结

I-PEX 82669-100B-01-D是一款具有明确规格定义的30Pin双端极细同轴线束方案，其核心规格包括30P、Micro-Coaxial 40AWG、200mm、1-1连接方式，线材端采用20680-030T-01连接器主体方案。对于高速、小型化电子设备而言，极细同轴线能够凭借紧凑的同轴结构及配套屏蔽连接方案，为高频高速信号传输提供更加适合的内部连接方式。 如果企业正在寻找该型号的第二供应商、国产替代或兼容生产方案，可围绕原产品的线材、连接器、Pin位、尺寸及电气要求进行系统验证。我们公司可提供I-PEX 82669-100B-01-D兼容替代线束方案，并支持极细同轴线束的定制化生产制造。

我是【恒大电子产品网】，专业为客户提供高速极细同轴线束及连接器的成熟替代方案与工程、产品支持，如有需求请联系：王先生 18013280587（微信同号）。
