I-PEX 82670-100B-01-D 300mm 长度定制极细同轴线束替代品

一、30P+40AWG+300mm：面向高密度设备的极细同轴线束方案

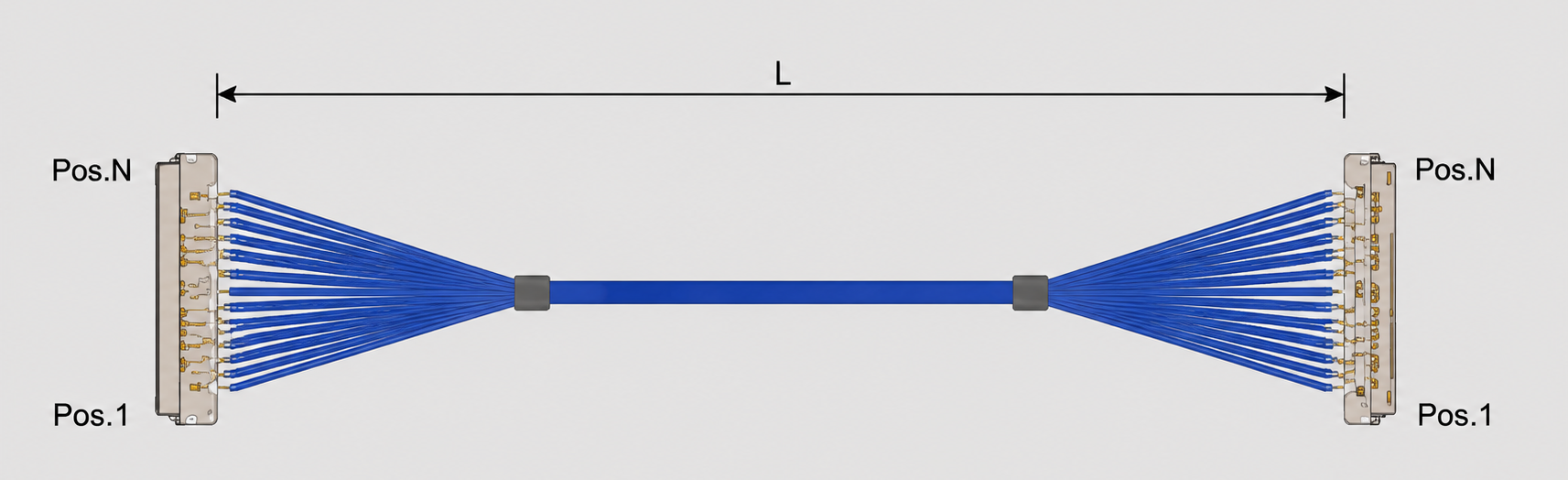

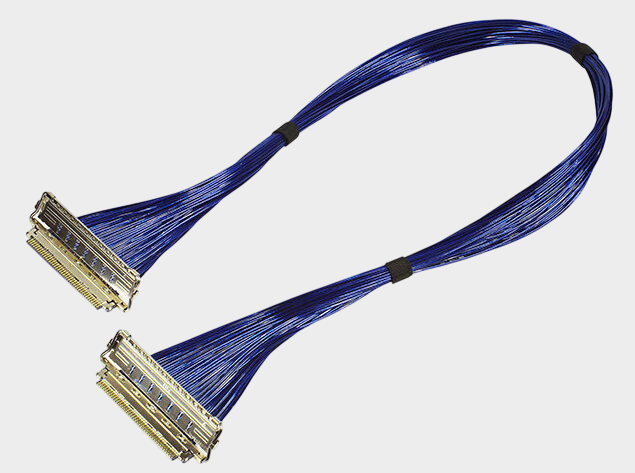

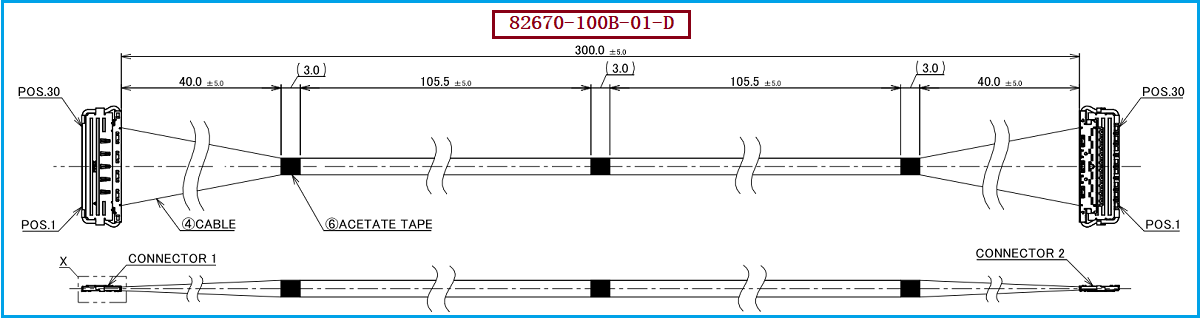

在笔记本电脑、平板电脑、高速显示设备及其他高密度电子产品不断向轻薄化、小型化发展的背景下，设备内部连接线束不仅需要满足有限空间内的布线要求，还需要兼顾高速信号传输、连接可靠性以及电磁兼容性能。此次介绍的 I-PEX 82670-100B-01-D极细同轴线束，属于CABLINE®-CA II 30Pin 1-1双端线束方案，采用40AWG Micro-Coaxial极细同轴线材，标称长度300mm；其线材端使用的连接器型号为20680-030T-01。I-PEX官方型号资料明确将82670-100B-01-D定义为“30pin micro-coaxial 40AWG L=300mm 1-1”线束，与同系列的100mm、200mm版本形成不同长度选择。 对工程师而言，这类产品的核心价值在于将多通道信号连接、极细线径和高密度连接器结合起来，在设备内部有限空间中形成相对紧凑的信号连接方案；对于采购人员而言，82670-100B-01-D则提供了明确的Pin数、线材AWG、线长和连接方式等规格识别依据，有利于后续进行供应商寻源、样品验证及兼容替代。

二、极细同轴线的结构与性能优势：为什么“小线径”背后有大价值？

极细同轴线并不是简单地把普通导线做得更细，其核心优势来自于同轴结构本身对高速信号传输的适配能力。在极细同轴线内部，信号导体、绝缘介质以及外围屏蔽结构按照同轴形式构成相对稳定的传输通道，使其特别适合应用于对信号完整性和空间利用率有较高要求的设备内部连接。对于40AWG Micro-Coaxial而言，更细的线径有利于高密度布线和空间压缩，而同轴结构则能够为高速信号传输提供更加适合的电气环境。与线材配套的CABLINE-CA II连接器进一步采用0.4mm Contact Pitch、水平插拔、0.95±0.15mm配合高度、ZenShield®全屏蔽及多点接地结构，并配备机械锁扣，以降低高速设备内部连接过程中受到EMI干扰、连接松脱或接触异常等问题的风险。I-PEX资料显示，CABLINE-CA II系列支持20/30/40/50 Pin以及多种Micro-Coaxial规格，其中包括40AWG；其系列资料还给出了32 Gbps/lane PAM4的参考高速传输能力，但这一数值属于连接器/平台参考条件，并不应直接理解为82670-100B-01-D在所有系统中的实际传输速率。

三、选型和兼容与替代方案参考及建议

对于需要替换或国产化I-PEX极细同轴线束的工程师和采购人员，建议不要仅依据“30Pin、40AWG、300mm”三个参数判断产品是否兼容，而应从线材结构、Pin数量、线长、1-1连接方式、连接器型号、端部结构以及实际安装空间等维度进行综合确认。针对本产品，应重点核对I-PEX 82670-100B-01-D、30P、40AWG、300mm、1-1以及线材端连接器20680-030T-01等关键规格；CABLINE-CA II官方推荐料号中，20680-030T-01对应30Pin Plug Housing，同时配套30Pin Plug Shell 3204-0301、Plug Lock Bar 20681-030T-01及30Pin Receptacle 20682-030E-02，形成完整的连接器体系。 如果原供应链存在交期、成本、采购渠道或供应稳定性方面的需求，建议先通过样品进行机械配合、Pin位导通、线长及端部尺寸验证，再根据实际高速信号应用进一步确认电气性能。我们公司可提供：I-PEX 82670-100B-01-D兼容替代线束方案，可围绕30P、40AWG、300mm、1-1双端结构及对应连接器配置进行极细同轴线束的兼容制造与替代开发，为工程项目提供第二供应商及国产替代方案参考。

四、从结构设计到稳定量产：极细同轴线束替代更看重制造一致性

对于工程师而言，极细同轴线束真正进入产品设计后，需要关注的不只是“能不能连接”，还包括线束在有限空间中的走线、端部加工、连接器配合以及批量生产后的一致性；对于采购人员而言，则需要进一步关注供应商是否能够稳定提供符合图纸规格的批量产品。因此，I-PEX 82670-100B-01-D这类产品的替代，并不是简单寻找一条“看起来相同”的30P线束，而是需要围绕40AWG极细同轴线材、300mm线长、30Pin 1-1连接、20680-030T-01线端连接器及对应端接工艺建立完整的替代规格体系。I-PEX官方资料也显示，CABLINE-CA II 30P 1-1方案同时存在82668（100mm）、82669（200mm）和82670（300mm）等不同长度型号，这意味着在实际项目中可以根据设备内部空间及布线距离进行针对性选型。 我们公司专注于极细同轴线束生产制造，可根据客户原有产品型号、工程图纸及应用需求进行兼容替代开发，为客户提供从样品打样、规格确认到批量生产的极细同轴线束供应支持。 总体来看，82670-100B-01-D凭借30P、40AWG、300mm及双端连接结构，适合需要高密度内部信号连接的电子设备应用，而极细同轴线自身的紧凑结构与屏蔽特性，则是其在高速、小型化设备中具备应用价值的重要原因。
