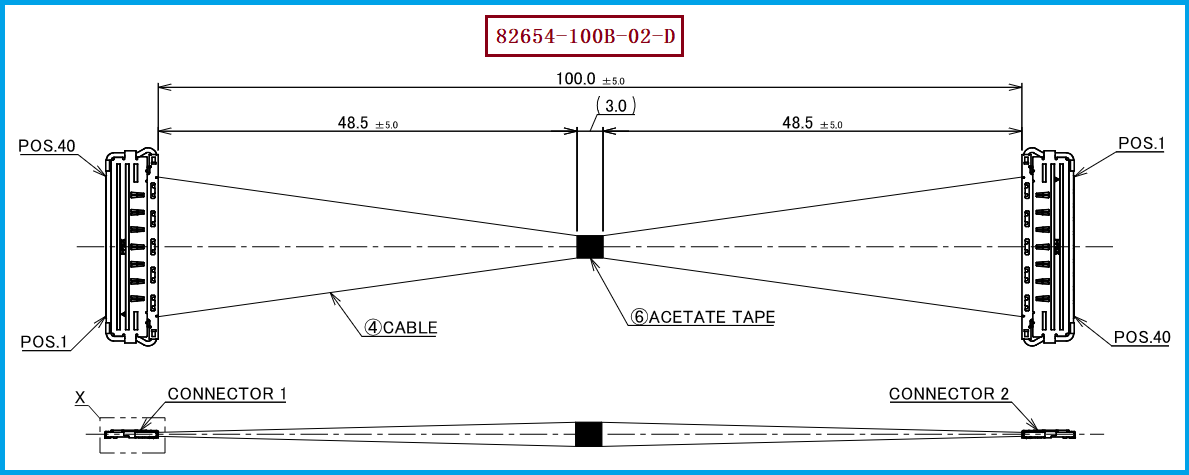

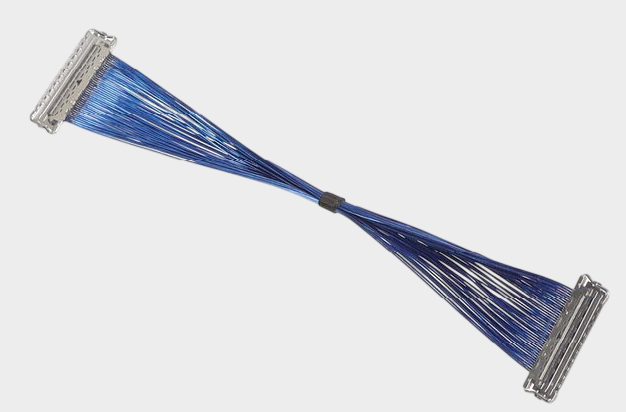

I-PEX 82654-100B-02-D 100mm 长度定制极细同轴线束替代品

一、40Pin+40AWG：高密度高速连接中的极细同轴线束方案

随着笔记本电脑、平板电脑、显示设备及其他精密电子产品不断向轻薄化、高速化发展，设备内部连接空间越来越有限，同时高速信号对信号完整性和电磁兼容性的要求也越来越高。I-PEX 82654-100B-02-D是一款CABLINE®-CA II系列40Pin极细同轴线束，采用40AWG Micro-Coaxial Cable（微型同轴线），标准线长为100mm，线材端配套连接器型号为20680-040T-01。对于工程师而言，40AWG线材能够满足高密度内部布线对于纤细化、柔性化的需求；对于采购人员而言，在寻找兼容替代产品时，则需要同时确认Pin数、AWG规格、线长、端接方式以及连接器型号等关键参数，而不能仅以“40Pin极细同轴线束”作为判断依据。该型号属于40Pin、40AWG、100mm的具体产品组合，因此也具有较明确的替代选型参考价值。

二、极细同轴线束EMI屏蔽效果到底有多强？

对于高速电子设备而言，极细同轴线束的EMI屏蔽效果并不是简单地看“有没有屏蔽层”，而是取决于信号导体、同轴屏蔽结构、连接器屏蔽结构以及接地路径能否形成完整的电磁控制体系。CABLINE®-CA II连接器采用ZenShield®全屏蔽结构及多点接地设计，通过连接器本身的屏蔽与接地结构，为高速信号连接提供更加完整的屏蔽环境；而Micro-Coaxial同轴线材则利用自身的同轴结构，使信号传输通道与外部电磁环境之间形成隔离。因此，从工程设计角度看，40AWG极细同轴线束的EMI表现是“线材屏蔽+连接器屏蔽+接地设计+端接工艺+整机布线”共同作用的结果。需要特别说明的是，现有82654产品图纸及相关资料并未给出该具体线束的EMI屏蔽效能dB实测数值，因此不能直接宣称某一个具体的屏蔽衰减值；如果项目对EMI/EMC有严格指标要求，工程师仍应结合实际PCB接地、线束走向、结构空间以及整机EMC测试结果进行验证。

三、工程师如何判断82654-100B-02-D是否适合替代？

在实际工程选型中，I-PEX 82654-100B-02-D的兼容性需要从多个维度进行确认。首先是40Pin数量和Pin Assignment，其次是40AWG线材规格、100mm线长及Micro-Coaxial结构，同时还需要核对线材端连接器20680-040T-01以及对应的壳体、锁扣、屏蔽和对接结构，确保替代线束能够与原有设备实现可靠的机械及电气连接。对于高速信号应用，还应进一步关注特性阻抗、插入损耗、回波损耗、串扰以及实际EMI表现等参数。尤其需要注意的是，I-PEX CABLINE®-CA II系列资料中的高速性能数据属于特定测试条件下的参考数据，例如官方资料给出的32Gbps/lane PAM4参考测试采用的是45Ω、100mm、40AWG Micro-Coaxial Cable，而82654图纸明确标注的线材为50Ω，因此不能简单地将系列参考测试结果直接等同于82654这一个具体线束型号的实测性能。工程导入时，建议以实际样品测试结果作为最终依据。

四、选型和兼容与替代方案参考及建议

对于正在进行国产替代、供应链优化、第二供应商开发或成本控制的工程师与采购人员而言，建议以原厂型号的关键参数建立替代验证标准，而不是只比较产品外观。以I-PEX 82654-100B-02-D为例，替代方案至少应围绕40Pin、40AWG、100mm、Micro-Coaxial结构以及线材端20680-040T-01连接器进行匹配，并进一步确认端接尺寸、Pin定义、线束排列、弯折区域及连接器锁紧结构等细节。我们公司可提供：I-PEX 82654-100B-02-D兼容替代线束方案，专注于极细同轴线束的生产制造，可根据客户实际产品需求，对40AWG极细同轴线束进行打样、端接及批量生产，并围绕原型号的连接器配套关系、线长及结构要求进行兼容性开发。对于采购人员而言，可通过样品验证、尺寸验证、电气性能测试及可靠性测试等方式，对替代方案进行综合评估，从而降低供应链切换风险。

五、总结

综合来看，I-PEX 82654-100B-02-D是一款40Pin、40AWG、100mm的极细同轴线束产品，其线材端使用20680-040T-01连接器，适用于对内部空间、高密度连接及高速信号传输有较高要求的电子设备。对于工程师来说，这类线束的核心价值并不仅仅是“线径更细”，而是在有限空间中通过Micro-Coaxial结构与全屏蔽连接器体系，在高速信号传输、空间利用率及EMI控制之间实现平衡；对于采购人员来说，则可以将原型号的Pin数、AWG、长度、连接器及端接结构作为核心采购参数，以此寻找具有实际制造能力的兼容替代供应商。我们公司专注于极细同轴线束生产制造，可提供I-PEX 82654-100B-02-D兼容替代线束方案，为客户提供从样品打样到批量生产的极细同轴线束配套服务。需要强调的是，最终替代是否满足项目要求，应以具体产品图纸、样品实测以及整机EMI/EMC和高速信号测试结果作为最终判断依据。
