I-PEX 81462-100B-02-D 200mm 长度定制极细同轴线束替代品

一、40P高密度结构，为高速图像传输提供紧凑连接基础

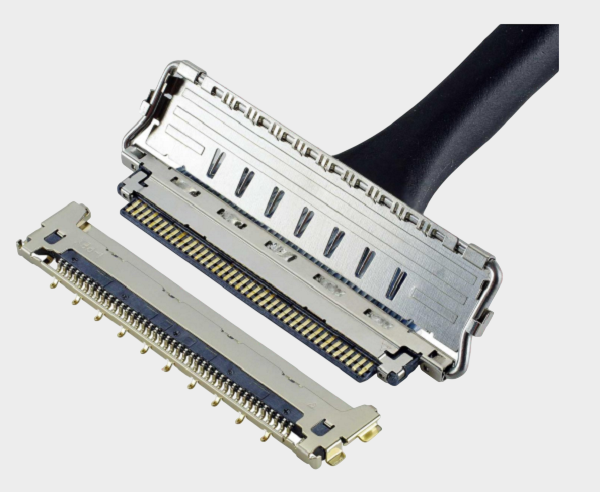

在超薄笔记本、高分辨率显示设备、VR/AR设备及高速视觉设备不断向更高分辨率发展的背景下，8K图像传输对内部连接线束的带宽、信号完整性、空间占用和连接可靠性提出了更高要求。I-PEX 81462-100B-02-D是一款40Pin Micro-Coaxial极细同轴线束，采用40AWG极细同轴线材，标准长度为200MM，属于1-N结构；其配套线材端连接器型号为20680-040T-01。I-PEX官方CABLINE-CA II平台采用0.4mm Contact Pitch、水平插拔结构，并支持20/30/40/50Pin规格；官方资料同时给出了32Gbps/lane PAM4的高速传输参考性能。 对工程师而言，这种40P高密度结构能够在有限的设备内部空间中集中实现多通道高速信号连接；对采购人员而言，则意味着在进行同类线束选型时，可以直接围绕Pin数、AWG线径、线束长度、连接器型号以及高速信号性能进行规格匹配，而不是仅从普通线缆的外径和长度判断产品是否适用。

二、极细同轴线如何支持8K图像传输？关键在于高速信号完整性

8K图像传输的数据量远高于普通高清显示，因此真正决定线束能否用于高分辨率视频系统的，并不是“线越细越好”，而是要在高密度、小型化与信号完整性之间取得平衡。极细同轴线通过内部导体、绝缘层、屏蔽层等结构形成相对稳定的高频传输环境，同时配合连接器端的阻抗设计和屏蔽结构，有助于控制高速信号在传输过程中的损耗、反射、串扰和电磁干扰。I-PEX CABLINE-CA II官方资料显示，其40P高速测试参考采用Micro-Coaxial Cable，并给出了32Gbps/lane PAM4的参考传输结果，同时具备ZenShield®全EMI屏蔽和多点接地设计。 因此，在8K应用中，极细同轴线束的价值并不是简单地宣称“单根线就能保证8K”，而是通过高速线材结构+合理阻抗控制+连接器屏蔽+多通道布局+可靠端接工艺共同构建高速链路。实际能否满足特定8K@刷新率、色深及编码方式的要求，还需要结合主机、显示端、协议芯片、PCB走线以及整机SI测试进行验证，这也是工程师进行高速线束选型时需要重点关注的环节。

三、81462-100B-02-D兼容替代方案：重点关注连接器、线材及长度一致性

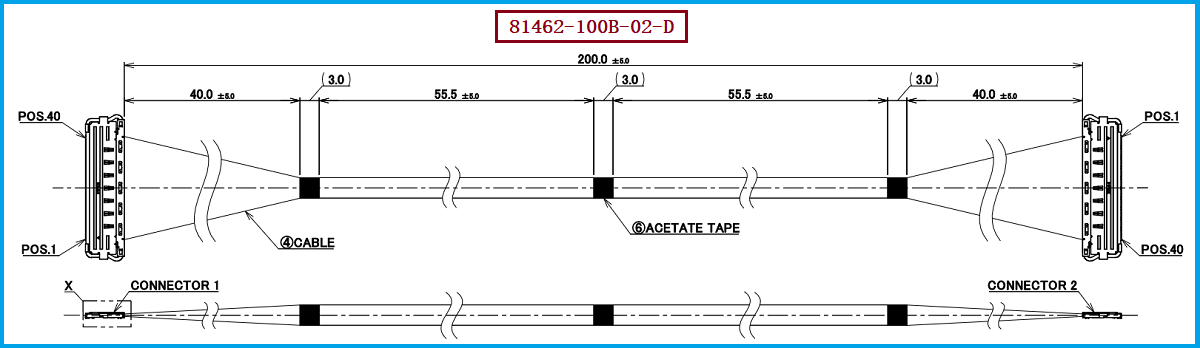

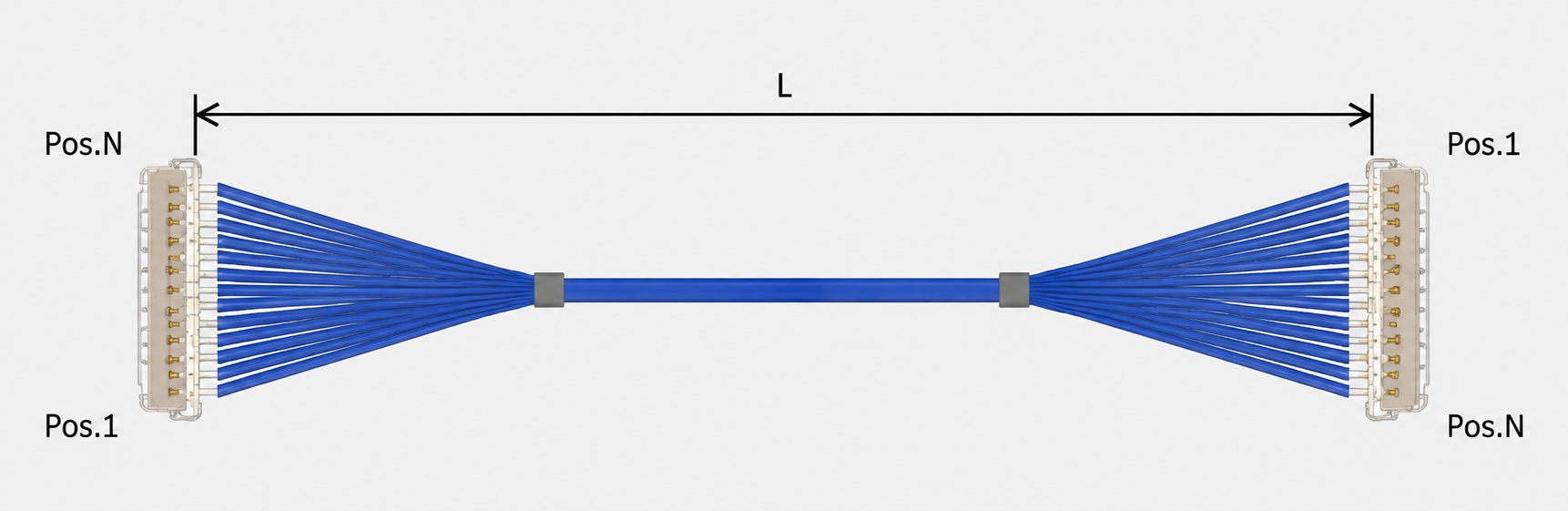

对于正在寻找I-PEX同规格线束替代方案的工程师和采购人员，81462-100B-02-D可以作为明确的规格参考基准。该型号对应CABLINE-CA II 40Pin、40AWG Micro-Coaxial、200mm、1-N线束，官方资料列出的样品重量为3489.4mg；其配套40Pin Plug Housing为20680-040T-01，同系列还包含相应的Plug Shell、Lock Bar以及PCB端Receptacle等配套结构。 在实际替代选型过程中，建议重点核对40Pin数量、40AWG极细同轴线、线束长度200MM、连接器配套关系、端部尺寸、线缆排列方式以及高速信号性能，同时根据终端设备实际工作环境验证温度、弯折、拉力及EMI等可靠性要求。需要强调的是，CABLINE-CA II连接器平台的官方工作温度为-40℃～105℃，而具体81462线束产品的使用条件仍应以对应线束图纸要求及实际验证结果为准。 我们公司可提供：I-PEX 81462-100B-02-D兼容替代线束方案，可根据客户实际设备结构、连接器要求、线长及应用需求进行极细同轴线束的设计与制造，为原有进口线束提供兼容替代、国产化及供应链优化选择。

四、工程选型建议与总结：从“能连接”走向“稳定高速传输”

对于工程师而言，选择40P极细同轴线束时，建议不要只确认连接器能否插合，而应进一步确认高速信号链路是否满足整机设计要求；尤其是涉及8K显示、高速摄像、视觉设备或其他高带宽应用时，应综合考虑传输速率、阻抗、插损、回损、串扰、屏蔽性能及实际线长。对于采购人员，则建议将I-PEX 81462-100B-02-D、20680-040T-01、40Pin、40AWG、200MM作为规格识别关键词，与供应商逐项确认，避免出现“连接器型号相同但线材规格、长度或端接工艺不同”导致的替代风险。CABLINE-CA II官方资料明确列出了40Pin、200mm的81462样品线束，并将其归入40AWG Micro-Coaxial 1-N方案。 总结来说，极细同轴线束支持8K等高分辨率图像传输的核心，是在有限空间内实现高密度、多通道且稳定的高速信号连接，而不是单纯依赖某一个参数。针对I-PEX 81462-100B-02-D这一规格，我们公司可提供对应的兼容替代极细同轴线束方案，帮助客户在保证连接器匹配和产品尺寸要求的基础上，进一步实现线束国产化、供应链替代与定制化制造。
