I-PEX 82655-100B-02-D 300mm 长度定制极细同轴线束替代品

一、I-PEX 82655-100B-02-D：40Pin、40AWG与300mm长度满足高密度连接需求

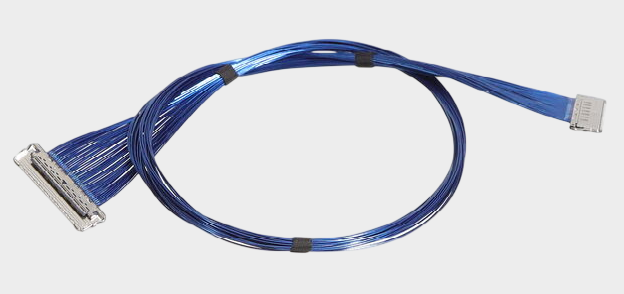

在笔记本电脑、平板电脑、显示设备、工业设备及其他空间紧凑型电子产品中，内部高速信号连接对线束的尺寸、Pin数、线材规格以及连接器匹配提出了较高要求。I-PEX CABLINE-CA II系列采用0.4mm Pitch设计，并具有水平插拔、机械锁扣以及全屏蔽结构，可面向高速信号传输及高密度连接场景使用。本次对应的极细同轴线束产品为I-PEX 82655-100B-02-D，属于40Pin Micro-Coaxial Cable Harness，线材规格为AWG 40，线束长度为300mm，线位定义为1-N。对于工程师而言，这种40Pin高密度结构可以在有限的设备内部空间中完成多路信号连接；对于采购人员而言，明确料号、Pin数、线长、线材规格及线位定义，有利于进行BOM核对、样品确认及替代供应商评估。

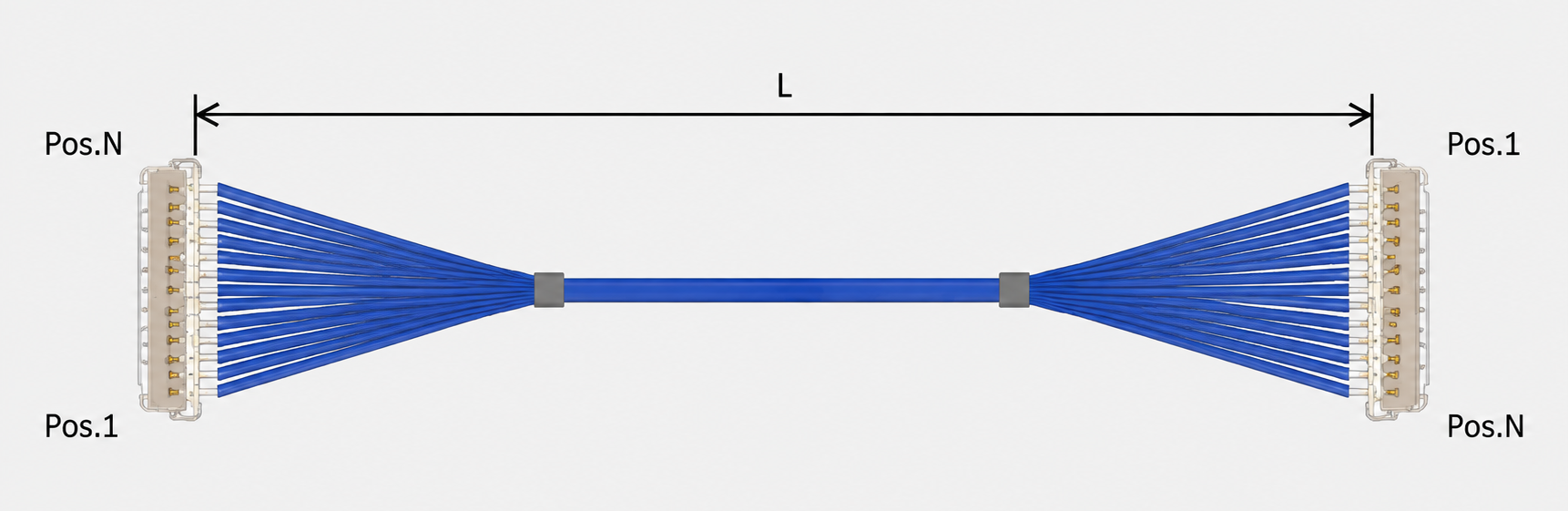

二、20680-040T-01连接器与1-N线位定义：兼容替代不能只看Pin数

极细同轴线束的兼容替代并不是简单地做到“Pin数一样”即可，工程人员还需要重点确认连接器型号、插合结构、线位关系、端接方式及机械尺寸。本款I-PEX 82655-100B-02-D在线材端使用的连接器型号为20680-040T-01，对应CABLINE-CA II系列40Pin Plug Housing，设备端则需要与相应的40Pin连接器进行匹配。用户提供的配套产品资料中也列出了20680-040T-01以及82655-100B-02-D对应的40Pin、40AWG、300mm、1-N产品信息。 因此，在进行替代开发时，除了确认40Pin和300mm线长，还必须确认20680-040T-01连接器、1-N线位定义以及线材规格，确保替代线束能够与原有设备进行正确装配和信号连接。

三、不同Pitch的极细同轴线应用场景怎么选？关键在于设备空间、Pin数与装配要求

对于工程师来说，极细同轴线束的Pitch并不是越小越好，而应该根据产品内部空间、信号数量、连接器宽度、PCB布局以及装配工艺综合选择。较小Pitch可以在有限空间内实现更高的连接密度，适合对小型化和高集成度要求较高的设备，但同时也会对连接器制造精度、线束端接工艺及装配一致性提出更高要求；相对较大的Pitch则通常能够提供更宽裕的布局和装配空间，更适合对空间要求没有那么极端的产品。以本款CABLINE-CA II为例，其采用0.4mm Pitch，同时覆盖20Pin、30Pin、40Pin、50Pin等不同Pin数规格，因此可以根据不同设备的信号通道数量和内部空间进行选型。对于采购人员来说，在选择不同Pitch产品时，不应单纯比较连接器尺寸或采购价格，而应重点确认原连接器是否匹配、PCB端布局是否兼容、线束弯折空间是否满足要求，以及供应商是否具备稳定的极细同轴线束制造能力。

四、选型和兼容与替代方案参考及建议：从样品验证到批量导入

如果客户需要对I-PEX 82655-100B-02-D进行兼容替代，建议工程部门首先根据原设备确认40Pin连接器及PCB端安装结构，再核对线材端20680-040T-01、40Pin、AWG 40、300mm长度以及1-N线位定义，随后对替代线束进行连接器插合、锁扣可靠性、线束尺寸、弯折区域及高速信号传输等项目验证。采购部门则可以要求供应商提供对应样品，并将原厂料号、替代料号、连接器型号、线材规格、线长和线位定义作为供应商技术确认的重要内容，通过样品测试、小批量验证后再进入量产阶段。对于希望降低进口线束采购成本、建立第二供应链或实现国产替代的客户，供应商是否能够按照原产品要求稳定完成极细同轴线材加工、连接器端接及整体线束制造，是替代项目能否长期稳定应用的重要因素。我们公司可提供：I-PEX 82655-100B-02-D兼容替代线束方案，可围绕该型号的40Pin、AWG 40、300mm、1-N结构以及20680-040T-01连接器进行产品开发与制造，为客户提供极细同轴线束兼容替代及国产替代方案。

五、总结

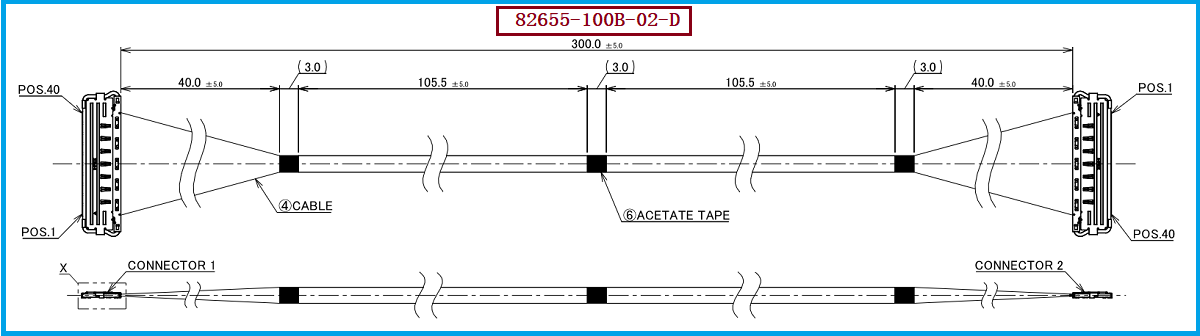

总体来看，I-PEX 82655-100B-02-D是一款采用40Pin、AWG 40极细同轴线材、300mm长度及1-N线位定义的CABLINE-CA II系列线束产品，其线材端连接器型号为20680-040T-01。对于工程师而言，在极细同轴线束选型过程中，应结合设备空间、信号通道数量、连接器Pitch、装配工艺及信号传输要求综合判断，而不是简单追求更小的Pitch；对于采购人员而言，则应重点关注原厂料号对应关系、连接器匹配、线位定义、产品一致性以及供应商批量制造能力。通过对Pitch、Pin数、线材规格、连接器型号和线位定义进行系统确认，可以有效降低兼容替代项目中的装配及应用风险，为后续国产替代和稳定批量供货提供基础。
