I-PEX 82671-100B-01-D 100mm 长度定制极细同轴线束替代品

一、40PIN高密度连接：I-PEX 82671-100B-01-D满足小型化设备内部连接需求

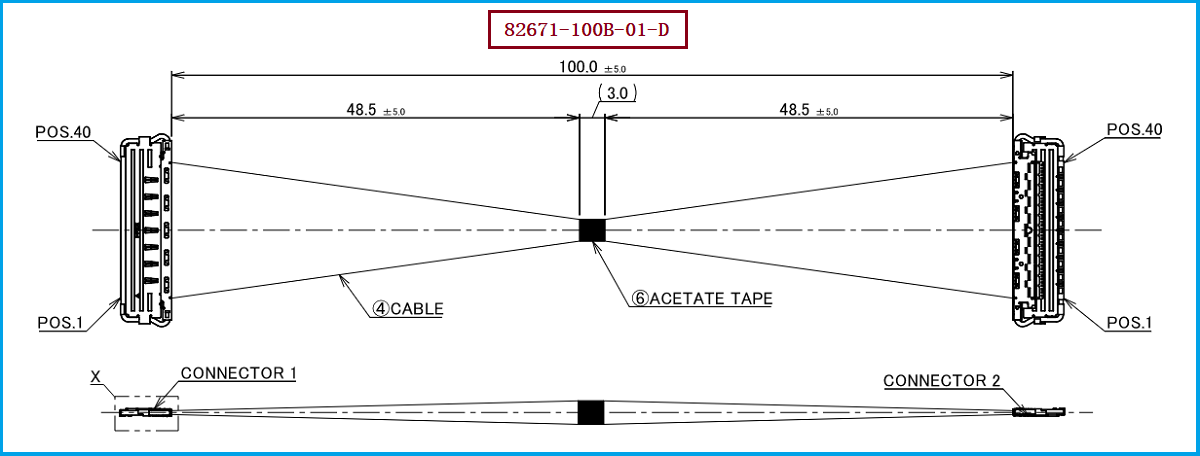

随着笔记本电脑、平板电脑、高速显示设备、工业视觉及其他高集成电子设备不断向轻薄化、小型化方向发展，设备内部空间越来越有限，而高速信号通道数量却持续增加，因此极细同轴线束的Pin数、Pitch、线材规格以及连接器结构成为工程师选型时需要重点考虑的因素。本次对应的产品为I-PEX 82671-100B-01-D，属于CABLINE-CA II系列40Pin Micro-Coaxial Harness，I-PEX官方型号资料显示，该型号为40Pin、40AWG、L=100mm、1-1线束。 其线材端使用的连接器型号为20680-040T-01，属于CABLINE-CA II 40Pin Plug Housing；该系列连接器采用40PIN、0.4MM Pitch设计。 对工程师而言，40PIN高密度结构能够在有限空间内实现更多信号通道连接；对采购人员而言，明确82671-100B-01-D、20680-040T-01、40PIN、0.4MM Pitch、40AWG及100mm等参数，有利于进行BOM核对、样品确认以及后续国产替代供应商评估。

二、极细同轴线未来还会主导高速传输市场吗？高密度短距离连接仍是重要应用方向

随着USB4、Thunderbolt、DisplayPort、eDP等高速接口不断发展，高速传输对信号完整性、阻抗控制、EMI屏蔽和连接密度提出了越来越高的要求。从CABLINE-CA II产品资料来看，该系列定位于高速、小型化连接应用，采用0.4mm Pitch、水平插拔、ZenShield®全屏蔽以及机械锁扣结构，官方高速参考测试中，CABLINE-CA II 40Pin搭配Micro-Coaxial AWG40线材，在特定条件下可达到32 Gbps/lane PAM4的参考传输能力。 对于未来高速传输市场而言，极细同轴线并不会简单因为传输速率提升而失去价值，尤其是在设备内部短距离、高密度、空间受限的信号连接场景中，其小型化和屏蔽优势依然具有实际意义。对于工程师来说，未来极细同轴线束的竞争重点将从单纯“实现信号连接”，逐步转向更高频率下的阻抗控制、低串扰、低损耗、EMI控制以及长期可靠性；对于采购人员来说，则需要更加关注供应商能否稳定实现这些技术要求，而不仅仅是比较单条线束价格。

三、40PIN与0.4MM Pitch如何影响选型？工程师和采购人员需要关注整体匹配

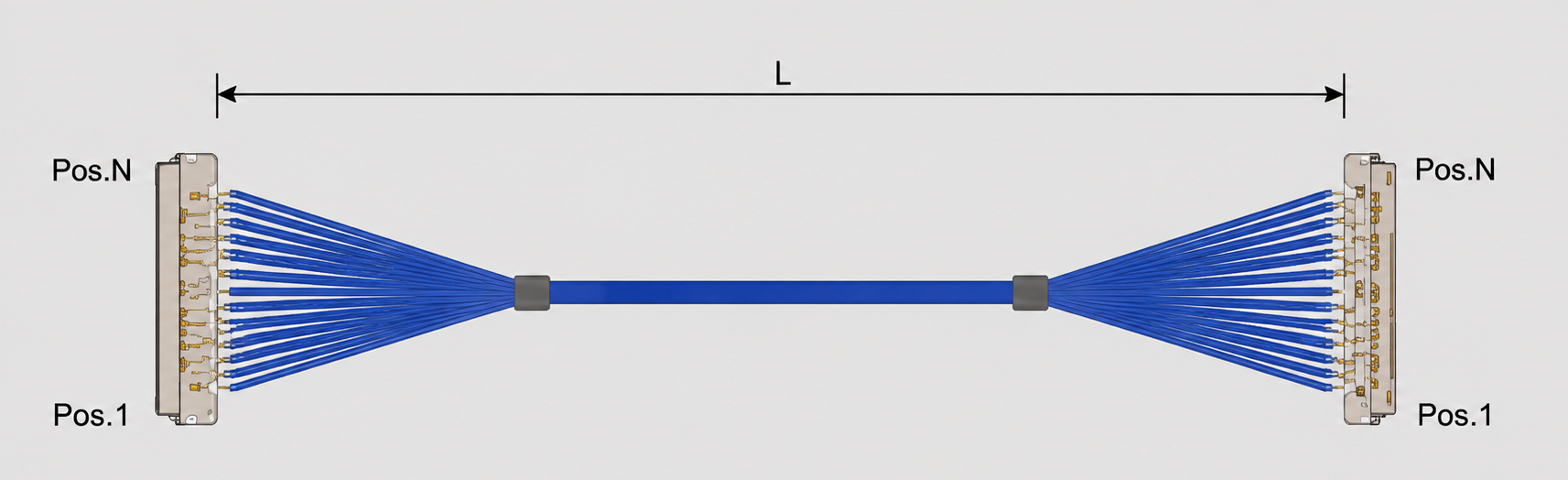

在极细同轴线束选型过程中，40PIN、0.4MM Pitch并不是孤立参数，而是与连接器尺寸、PCB布局、线束空间、信号数量以及装配工艺相互关联。CABLINE-CA II采用0.4mm接触间距，并提供20、30、40、50Pin等规格；对于40Pin产品，连接器宽度约为22.95mm，能够在较小空间内实现较高的信号连接密度。 对于工程师而言，如果设备已经采用CABLINE-CA II 40Pin平台，那么进行线束替代时应重点确认20680-040T-01连接器、40PIN、0.4MM Pitch、1-1线位关系、AWG40线材以及100mm长度等关键参数，而不能仅以“40Pin极细同轴线束”作为判断依据。对于采购人员而言，也应将这些参数纳入供应商技术规格确认表，通过样品装配、通断测试及必要的高速信号测试确认兼容性。尤其是82671属于1-1线束，官方资料将其与其他1-N线束分别列出，因此在替代采购时必须避免将不同线位定义的产品混用。

四、选型和兼容与替代方案参考及建议：从原厂料号核对到国产替代验证

针对需要替代I-PEX 82671-100B-01-D的客户，建议工程部门首先确认设备端连接器及PCB安装结构，再核对线材端20680-040T-01、40PIN、0.4MM Pitch、AWG40 Micro-Coaxial Cable、100mm长度以及1-1连接关系，同时根据实际高速信号应用进行阻抗、插损、回损、串扰及信号完整性验证。CABLINE-CA II配套的40Pin Receptacle型号为20682-040E-02，而20680-040T-01属于40Pin Plug Housing，相关型号均在I-PEX官方资料及配套产品资料中列出。 对采购人员而言，建议采用“原厂料号+连接器型号+Pin数+Pitch+线材规格+长度+线位定义”的方式进行供应商确认，再通过样品、小批量验证后进入量产阶段。我们公司可提供：I-PEX 82671-100B-01-D兼容替代线束方案，可根据40PIN、0.4MM Pitch、20680-040T-01连接器、AWG40及100mm等关键参数进行极细同轴线束兼容设计与制造，为客户提供国产替代、第二供应链及批量供货支持。

五、总结

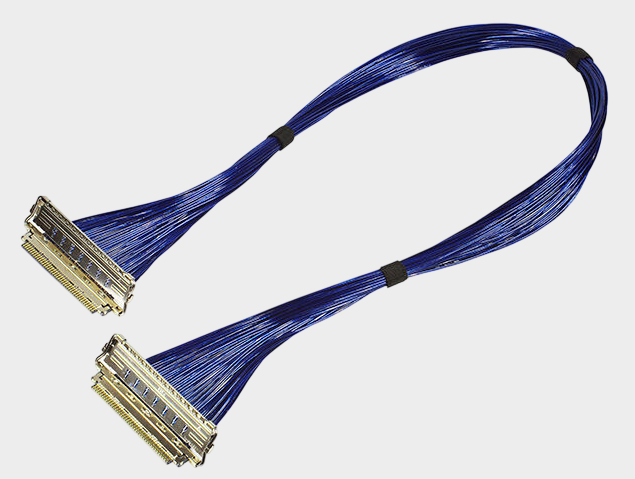

总体来看，I-PEX 82671-100B-01-D是一款40Pin、40AWG、100mm、1-1结构的CABLINE-CA II极细同轴线束，其线材端连接器型号为20680-040T-01，40PIN、0.4MM Pitch。 从高速电子设备的发展趋势来看，极细同轴线未来仍将在笔记本电脑、高速显示、工业视觉、高速摄像及其他空间受限的设备内部连接领域保持重要应用价值。未来市场竞争并不是简单判断“极细同轴线会不会被其他方案取代”，而是更加关注线束能否同时满足高密度、小型化、高速传输、EMI控制、信号完整性和稳定量产等要求。对于工程师而言，应根据设备空间、Pin数、Pitch、线材规格及实际信号要求进行综合选型；对于采购人员而言，则应重点确认原厂料号对应关系、连接器匹配、线位定义及供应商制造一致性。凭借极细同轴线束的生产制造能力，我们公司可围绕I-PEX 82671-100B-01-D提供兼容替代线束方案，帮助客户在满足产品设计和应用要求的同时，建立更加灵活、稳定的极细同轴线束供应链。
