一、I-PEX 82672-100B-01-D：面向高密度高速设备的40Pin极细同轴线束

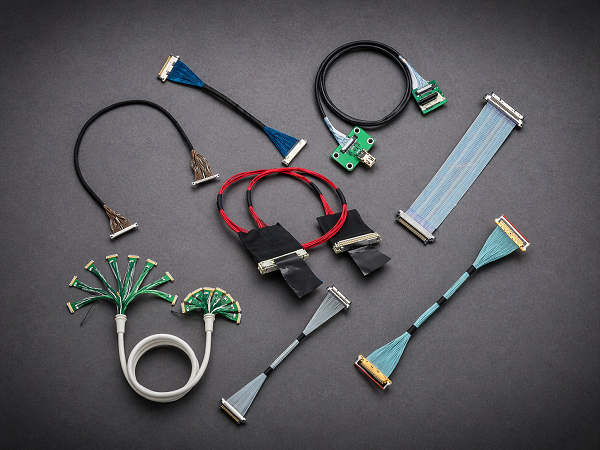

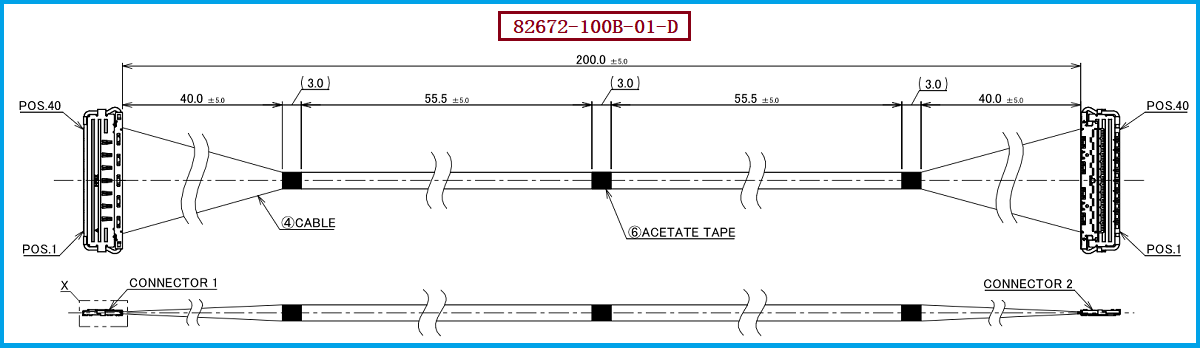

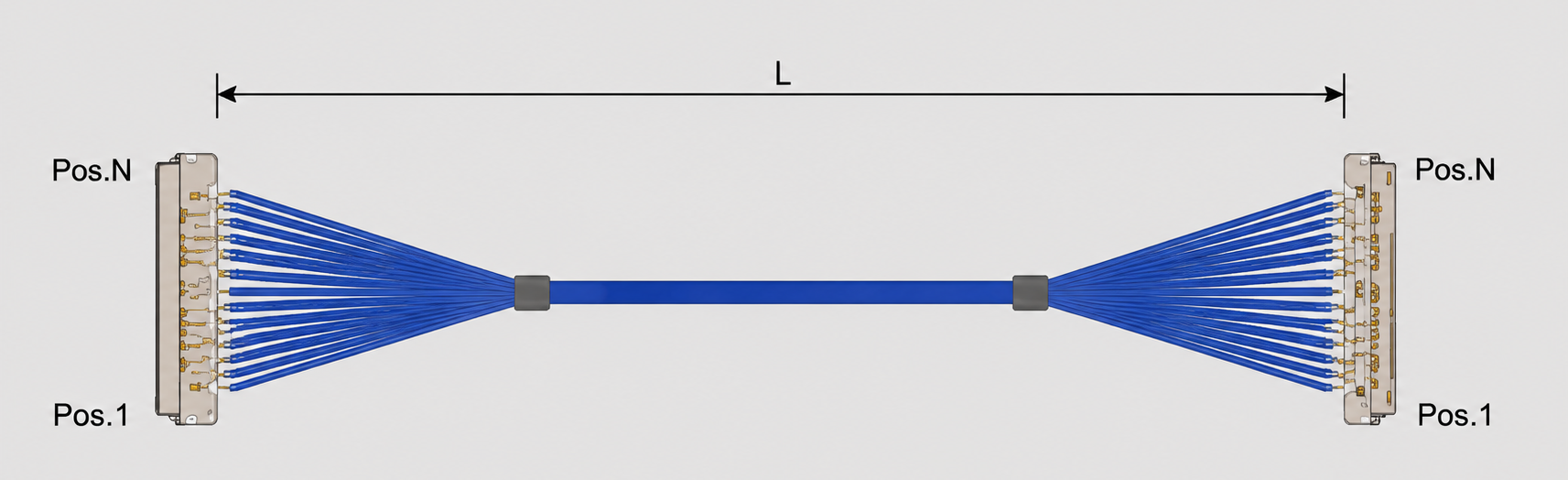

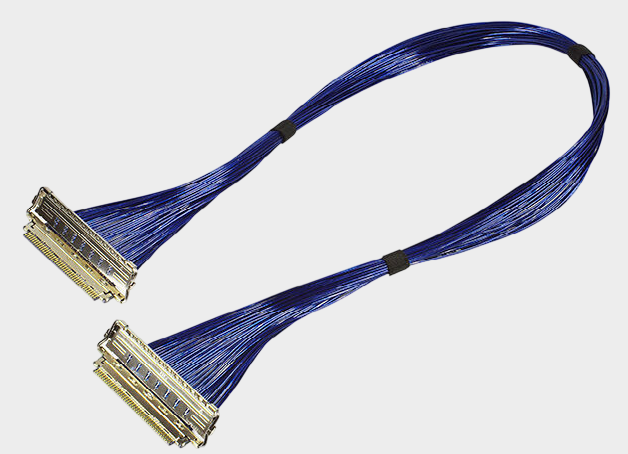

在笔记本电脑、平板电脑、显示设备及其他轻薄型电子设备中，设备内部空间不断压缩，高速信号通道却持续增加，因此对内部线束的小型化、高密度和高速传输能力提出了更高要求。本次介绍的 I-PEX 82672-100B-01-D，属于I-PEX CABLINE-CA II系列40Pin Micro-Coaxial Harness，其工程图资料对应规格为 40Pin、Micro-Coaxial、40AWG、L=200mm、1-1，即采用40AWG极细同轴线材、线束长度200mm，并采用两端连接结构。该型号配套使用的线材端连接器型号为 20680-040T-01，对应CABLINE-CA II 40Pin Plug Housing，并适配 40AWG极细同轴线材。CABLINE-CA II系列采用0.4mm端子间距、水平插拔结构，配合高度约为0.95±0.15mm，同时采用ZenShield®全屏蔽设计及机械锁扣结构，在高密度设备内部能够兼顾连接空间、信号传输及EMI屏蔽等工程需求。

二、极细同轴线束如何选型才能避免性能浪费？

对于工程师而言，极细同轴线束的选型并不是简单地追求“线越细越好”或者“传输速度越高越好”，而应该结合实际设备的信号速率、通道数量、布线距离、安装空间以及EMI环境进行综合判断。以 I-PEX 82672-100B-01-D为例，其40Pin、40AWG、200mm规格是一个具体的工程组合，适用于对空间和高速信号传输均有要求的应用场景。I-PEX官方CABLINE-CA II资料显示，该系列支持20Pin、30Pin、40Pin和50Pin，同时可搭配不同规格的Micro-Coaxial Cable，包括AWG36、AWG38、AWG40、AWG42和AWG44等；其中官方高速性能参考测试采用40Pin、AWG40、45Ω、100mm Micro-Coaxial Cable，在GSSGSSG Pin Assignment条件下，32Gbps/lane PAM4为参考传输能力。因此，在项目选型时，工程师需要首先确认设备实际需要的信号通道数量及速率，再结合线材AWG、线束长度和连接器结构进行匹配；采购人员则应重点确认具体料号、Pin数、AWG、长度及端接规格，避免因为规格过高造成不必要的成本，也要避免规格不足导致后续信号完整性或结构适配问题。换句话说，合理的选型应该是“满足实际需求”，而不是单纯追求参数最大化。

三、40AWG与40Pin规格如何影响实际应用？

40AWG是这款线束的重要规格之一。对于极细同轴线束而言，AWG规格不仅与线材外径及柔韧性有关，同时也会影响设备内部布线空间以及高速信号设计，因此工程师在进行结构设计时，需要将线材规格与连接器、线束长度及整机空间综合考虑。与此同时，40Pin意味着该方案面向较高通道密度的内部信号连接需求，而CABLINE-CA II采用0.4mm Pitch设计，使多个信号通道能够在相对紧凑的空间内实现连接。对于采购人员来说，不能仅根据“40Pin”和“40AWG”两个参数判断产品是否可以直接替换，还需要进一步确认连接器系列、Plug Housing型号、线束长度、端接形式以及实际机械尺寸。尤其是在既有设备进行替代导入时，建议将原线束作为完整组件进行规格核对，确保替代产品不仅能够实现电气连接，同时能够满足设备内部的装配空间和机械配合要求。对于高速应用，还应进一步根据具体设备平台进行导通、阻抗、信号完整性及可靠性验证，从而降低批量导入后的工程风险。

四、选型和兼容与替代方案参考及建议

针对采用CABLINE-CA II系列连接方案的设备，如果客户存在供应链备选、采购成本优化、交期保障或者国产化替代需求，可以以 I-PEX 82672-100B-01-D作为目标规格，从“线束整体匹配”的角度进行兼容替代评估。本型号核心规格为 40Pin、40AWG、200mm、1-1，线材端配套使用的连接器型号为 20680-040T-01，可适配 40AWG线材。在实际替代过程中，建议重点核对连接器配合关系、Pin数、线材AWG、线束长度、端接结构、机械尺寸以及高速信号性能等关键参数，而不是只进行外观上的尺寸比较。I-PEX官方资料中还列出了同系列40Pin、40AWG、1-1结构的不同长度方案，例如100mm、200mm和300mm，因此对于不同设备内部走线距离，也可以根据实际装配需求进行相应规格匹配。我们公司可提供：I-PEX 82672-100B-01-D兼容替代线束方案，可围绕该型号的40Pin、40AWG、200mm等核心规格进行极细同轴线束制造，并根据客户实际产品结构和应用要求进行方案评估，为工程开发、样品验证、供应链备选及批量采购提供极细同轴线束兼容替代支持。

五、总结

对于高速、小型化电子设备而言，极细同轴线束并不是普通意义上的连接线材，而是涉及高速信号传输、空间布局、EMI控制及连接可靠性的精密线束组件。I-PEX 82672-100B-01-D采用40Pin、40AWG、200mm规格，并配套 20680-040T-01线材端连接器，体现了CABLINE-CA II系列在高密度内部连接领域的应用特点。对于工程师而言，正确的选型重点在于让线材规格、连接器、长度、通道数量和设备实际传输需求相互匹配；对于采购人员而言，则需要进一步关注产品料号一致性、替代兼容性、供应稳定性以及批量交付能力。我们公司可提供I-PEX 82672-100B-01-D兼容替代线束方案，面向需要进行进口品牌线束替代、第二供应商导入、供应链优化以及国产化配套的客户提供极细同轴线束制造服务。通过合理选型和针对性的兼容验证，可以在满足设备性能要求的基础上，避免不必要的规格冗余，在性能、可靠性、空间利用及采购成本之间实现更加合理的平衡。
