I-PEX 82673-100B-01-D 300mm 长度定制极细同轴线束替代品

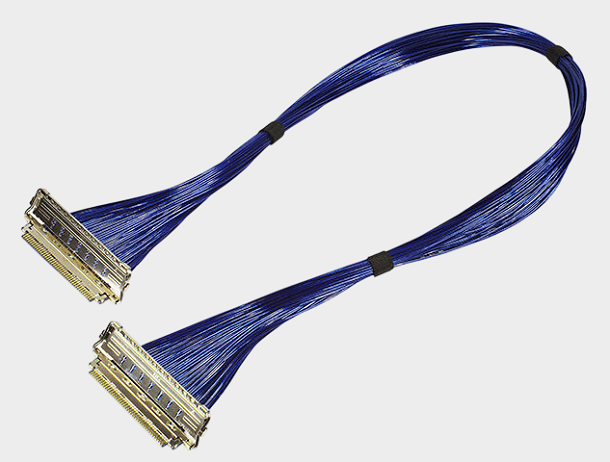

一、I-PEX 82673-100B-01-D：40P高密度极细同轴线束

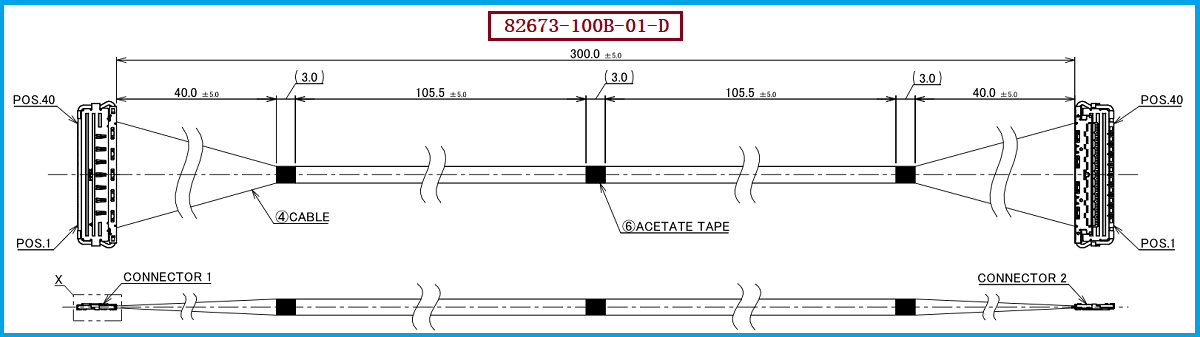

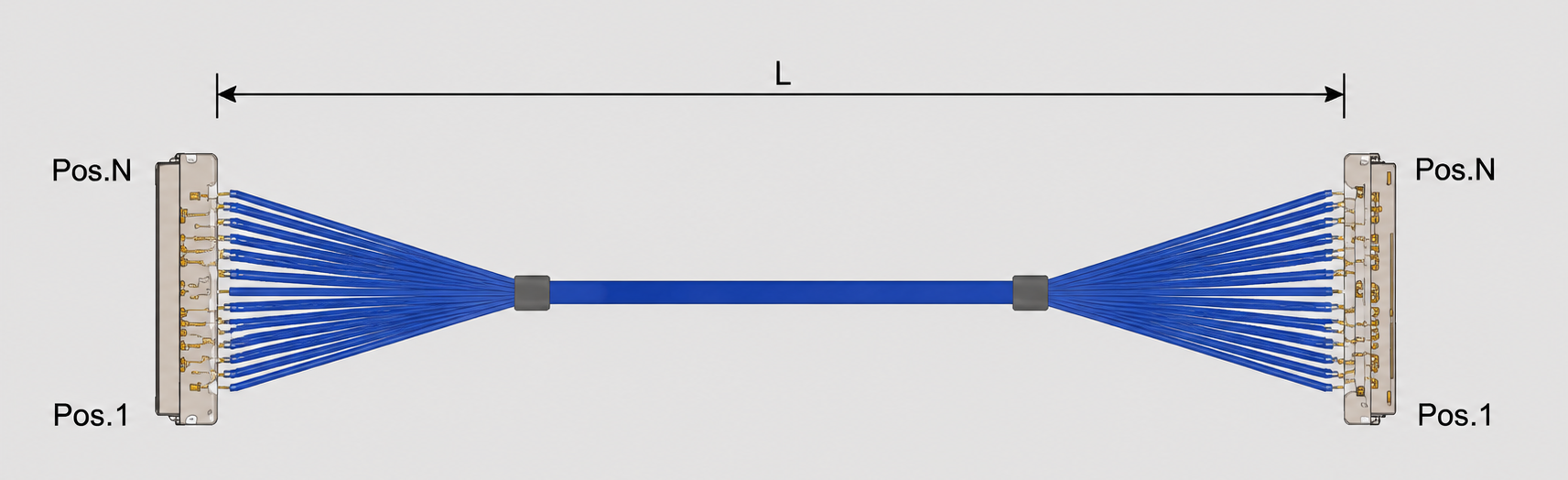

随着笔记本电脑、平板电脑、高速显示设备及其他精密电子设备不断向轻薄化、小型化发展，设备内部能够用于布线的空间越来越有限，而高速信号传输通道数量却不断增加，因此兼具纤细尺寸与高速传输能力的极细同轴线束成为工程连接方案的重要选择。本文介绍的 I-PEX 82673-100B-01-D 属于CABLINE-CA II 40Pin极细同轴线束方案，采用 40AWG Micro-Coaxial极细同轴线材，长度300mm，1-1结构，线材端配套连接器型号为 20680-040T-01。对于工程师来说，这款产品的40P高密度结构有利于在有限空间内实现多通道信号连接；对于采购人员来说，40P、40AWG、300mm、1-1以及对应连接器型号等信息，则构成了进行兼容替代选型时需要重点核对的基础规格。CABLINE-CA II连接器采用0.4mm Pitch水平插合设计，并具备ZenShield®全屏蔽和机械锁扣结构，可用于高密度、高速信号连接应用。

二、极细同轴线的芯线直径可以小到多少mm？

很多工程师在选用极细同轴线时都会关注一个核心问题：极细同轴线的芯线究竟可以做到多细？ 对于本文使用的 40AWG 线材而言，按照AWG规格进行换算，其导体标称直径约为 0.0799mm，也就是约0.08mm或80μm，已经进入0.1mm以下的超细导体范围。从CABLINE-CA II系列资料来看，其Micro-Coaxial线材还支持AWG36、AWG38、AWG40、AWG42以及AWG44等规格，其中AWG44的导体标称直径约为 0.0508mm，即约0.05mm或51μm。因此，如果单纯从芯线导体直径这一指标来看，极细同轴线的芯线可以达到约0.05mm级别。不过，在实际工程应用中，线材并不是越细越好，因为除了芯线直径之外，还需要综合考虑绝缘层、屏蔽结构、特性阻抗、传输损耗、串扰、机械强度、弯折寿命及端接可靠性等因素。尤其对于高速信号应用，更应该在“小型化”和“信号完整性”之间进行综合平衡。

三、40AWG与微型连接器结合，满足高密度布线需求

对于40P极细同轴线束而言，线材本身只是整个连接系统的一部分，线材规格与连接器的匹配同样非常重要。I-PEX 82673-100B-01-D采用40AWG Micro-Coaxial线材，并与 20680-040T-01 这一40Pin Plug Housing配套使用，在0.4mm Pitch的微型连接器体系下，可以形成较高密度的多通道连接方案。CABLINE-CA II系列连接器采用全屏蔽结构，并通过多点接地方式改善EMI屏蔽效果，同时设计有机械锁定结构，有助于降低设备装配过程中连接器未完全锁合或发生意外脱离的风险。对于工程师而言，在进行类似极细同轴线束设计时，应重点关注连接器Pin数、Pitch、插合高度、线材AWG、阻抗及线序等参数是否能够满足整机设计要求；对于采购人员而言，则需要避免仅凭“40P+40AWG”进行简单替换，而应确认线束、连接器及端接结构整体是否真正匹配。

四、选型和兼容与替代方案参考及建议

如果项目正在寻找 I-PEX 82673-100B-01-D 的兼容或替代方案，建议以原产品的关键结构和应用要求作为基础进行逐项确认，包括40Pin、40AWG、300mm、1-1结构、Micro-Coaxial线材以及20680-040T-01配套连接器等，同时进一步核对连接器外形尺寸、0.4mm Pitch、端子定义、线序、屏蔽方式、特性阻抗、传输速率要求、弯折方向及实际安装空间。对于采购替代，更建议通过样品测试确认插合可靠性、端接品质、高速信号性能以及批量生产一致性，而不是单纯按照外观尺寸进行替换。我们公司可提供：I-PEX 82673-100B-01-D兼容替代线束方案，可根据客户实际产品需求生产制造相应的40P、40AWG极细同轴线束，并可结合线长、连接器配套、走线空间以及设备应用要求进行方案匹配，为工程师提供兼容替代参考，也为采购人员提供更多稳定的极细同轴线束供应选择。

五、总结

总体来看，I-PEX 82673-100B-01-D是一款以40P高密度连接、40AWG极细同轴线材和300mm 1-1结构为主要特征的极细同轴线束产品，其配套线材端连接器型号为 20680-040T-01。从线材技术角度来看，40AWG导体直径约为0.08mm，而CABLINE-CA II系列所支持的AWG44导体则可以达到约0.05mm级别，这也说明极细同轴线材已经能够进入非常精细的微型化应用领域。但真正适用于高速精密电子设备的线束，并不是单纯追求芯线“越细越好”，而是在尺寸、信号完整性、屏蔽性能、机械可靠性和生产一致性之间实现平衡。针对需要替代I-PEX 82673-100B-01-D的客户，我们公司可提供对应的兼容替代极细同轴线束制造方案，帮助客户在满足产品结构及性能要求的基础上，实现更加灵活的供应链选择。
