I-PEX 82869-100B-02-D 100mm 长度定制极细同轴线束替代品

一、50P高密度设计，满足轻薄设备高速连接需求

随着笔记本电脑、平板电脑、高分辨率显示设备以及高速数据终端不断向轻薄化、高速化方向发展，设备内部连接方案不仅需要具备更小的体积，还需要同时满足高密度布线、高速信号传输、EMI控制以及长期连接可靠性等要求。I-PEX CABLINE-CA II系列正是针对此类应用推出的0.4mm Pitch水平插拔型极细同轴连接方案，覆盖20P、30P、40P和50P等多种规格，并采用ZenShield®全屏蔽设计和机械锁扣结构，面向最高32 Gbps/lane级高速信号应用。本文对应产品型号为I-PEX 82869-100B-02-D，属于CABLINE-CA II 50P、40AWG Micro-Coaxial、100mm、1-N极细同轴线束，其线材端配套连接器型号为20680-050T-01，即CABLINE-CA II 50Pin Plug Housing。对于工程师而言，50P高密度配置能够在有限空间内集成更多高速信号通道；对于采购人员而言，则可以围绕连接器平台、Pin数、线径、线长等关键参数进行针对性选型，为国产替代、供应链优化以及批量生产导入提供明确的规格依据。

二、极细同轴线特性阻抗如何控制？关键在几何结构、材料与制造一致性

对于高速极细同轴线束而言，特性阻抗并不是简单由线径大小决定，而是由中心导体尺寸、绝缘层厚度、绝缘材料介电常数、内外导体之间的几何关系以及屏蔽结构等因素共同决定。其核心原理，是通过稳定的同轴几何结构，使信号导体与屏蔽层之间形成可控且一致的电磁场环境。尤其在40AWG这类极细同轴线中，由于整体尺寸非常小，导体外径、绝缘层厚度以及同轴结构尺寸出现微小变化，都可能对阻抗产生影响，因此制造过程中需要严格控制导体尺寸、绝缘材料、绝缘层厚度、挤出成型一致性以及屏蔽结构。同时，线缆弯折、端部剥线、端接加工以及连接器区域的结构变化，也可能影响高速信号完整性。I-PEX官方资料显示，CABLINE-CA II支持AWG36、38、40、42、44等Micro-Coaxial规格，并特别注明AWG44存在特性阻抗不匹配的情况；其高速性能资料还以AWG40 Micro-Coaxial、100mm长度进行32 Gbps/lane PAM4参考测试，并给出了45Ω测试条件。因此，选择极细同轴线束时不能只关注“40AWG”这一单一参数，还需要综合考察特性阻抗、线长、Pin Assignment、连接器、屏蔽结构以及整条高速链路的信号完整性。

三、I-PEX 82869-100B-02-D选型与兼容替代开发参考

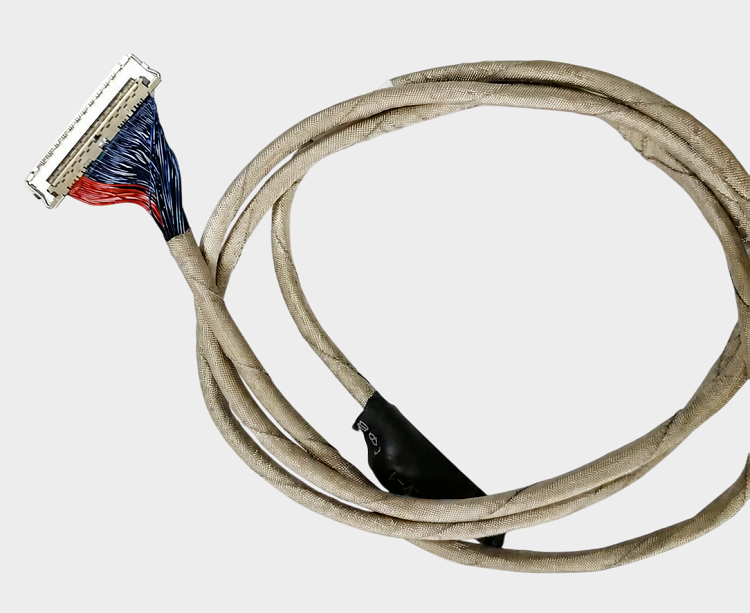

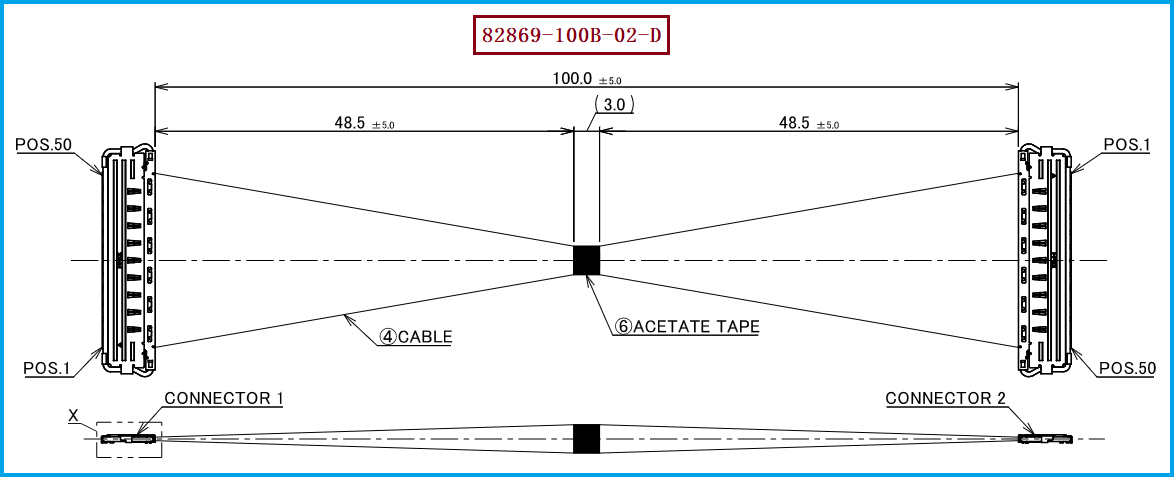

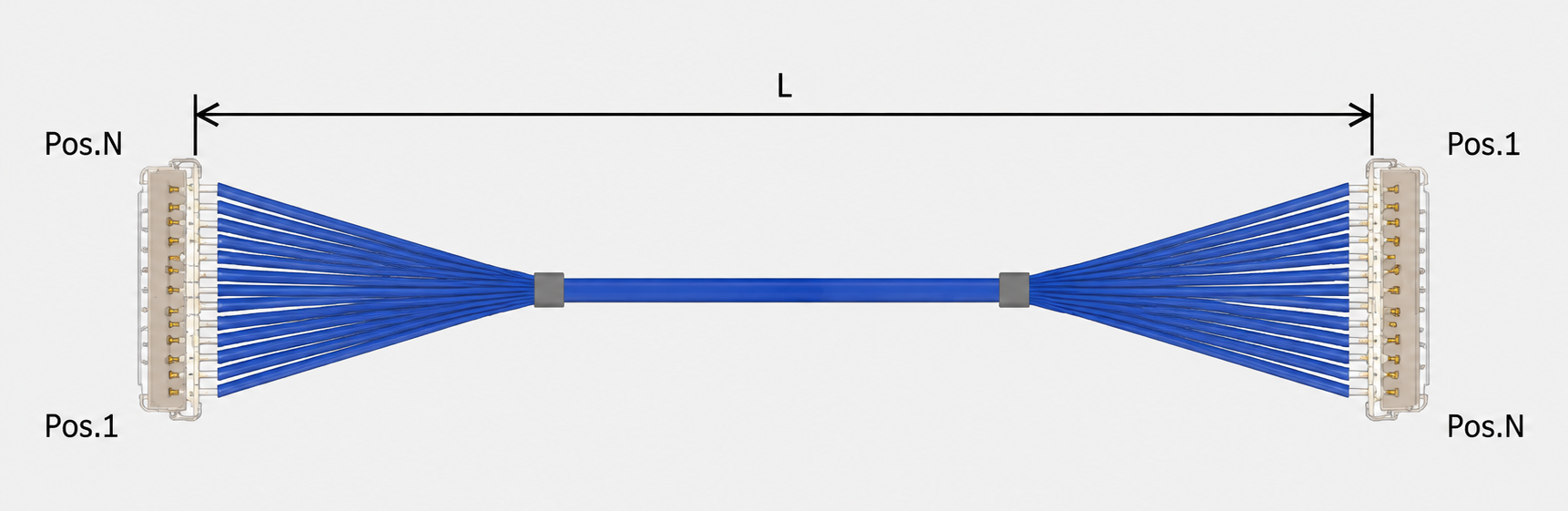

针对I-PEX 82869-100B-02-D，如果设备端已经采用CABLINE-CA II 50P连接平台，在进行选型或替代开发时，建议重点核对50Pin连接器系统、40AWG Micro-Coaxial线材、100mm线长以及1-N端接形式等核心条件。I-PEX官方资料将82869-100B-02-D列为CABLINE-CA II 50Pin Micro-Coaxial 40AWG、L=100mm、1-N的评估线束料号；同系列还包括200mm的82436-100B-02-D以及300mm的82870-100B-02-D，可根据不同设备内部空间和结构设计进行线长选择。对于替代产品而言，不能仅以“连接器能够插接”作为兼容判断依据，而应综合验证连接器型号20680-050T-01、50P Pin定义、线材规格、特性阻抗、屏蔽结构、端接尺寸、线长公差以及高速信号完整性。基于此，我们公司可围绕I-PEX 82869-100B-02-D提供兼容替代极细同轴线束制造方案，在保持核心连接规格匹配的基础上，根据客户实际设备结构和应用要求，对线长、端接形式、线材参数及装配方案进行针对性开发，可用于工程验证、样品打样以及后续批量采购。

四、从工程验证到批量采购，替代线束更需要关注整条高速链路的一致性

对于工程师而言，82869-100B-02-D这类50P极细同轴线束进行替代验证时，需要重点关注连接器机械兼容性、Pin对应关系、线材特性阻抗、端接质量、屏蔽连续性以及高速信号完整性，而不能只进行外观、尺寸等基础参数比对。CABLINE-CA II采用0.4mm接触间距、0.95±0.15mm配合高度，并具备全EMI屏蔽及机械锁扣结构，同时支持-40℃至105℃工作温度范围，这些参数共同构成其面向高密度、高速电子设备应用的基础。对于采购人员而言，在导入替代线束时，还应重点考察供应商的制程稳定性、批次一致性、样品验证配合能力、交期管理以及持续量产能力。特别是极细同轴线束，其制造难度远高于普通线缆，导体尺寸、绝缘层、屏蔽结构、端接加工等任何一个环节出现较大波动，都可能影响最终产品的一致性。因此，真正可靠的替代方案并不是简单复制一根线束，而是需要建立从材料、线材结构、阻抗控制到连接器端接和成品检测的完整制造质量体系。

五、总结

在高速电子设备不断向轻薄化、高密度化发展的趋势下，I-PEX 82869-100B-02-D所代表的50P、40AWG Micro-Coaxial、100mm极细同轴线束方案，体现了内部高速连接向“更细、更密、更高速、更稳定”发展的技术方向。对于需要进行国产替代、供应链优化或第二供应商导入的客户而言，除了连接器及外形尺寸匹配之外，更重要的是确保线材特性阻抗、屏蔽性能、端接质量以及批次一致性能够满足实际应用要求。我们公司专注于极细同轴线束的生产制造，可围绕I-PEX 82869-100B-02-D的核心规格进行兼容替代开发，支持50P、40AWG、100mm以及20680-050T-01连接器等关键配置，并可根据客户实际设备需求进行线长、端接及装配方案匹配。无论是前期工程样品、替代验证，还是后续批量生产，我们都可根据客户提供的原产品规格和应用要求进行针对性开发，为笔记本电脑、平板电脑、高分辨率显示设备及其他高速数据终端提供极细同轴线束替代方案。
