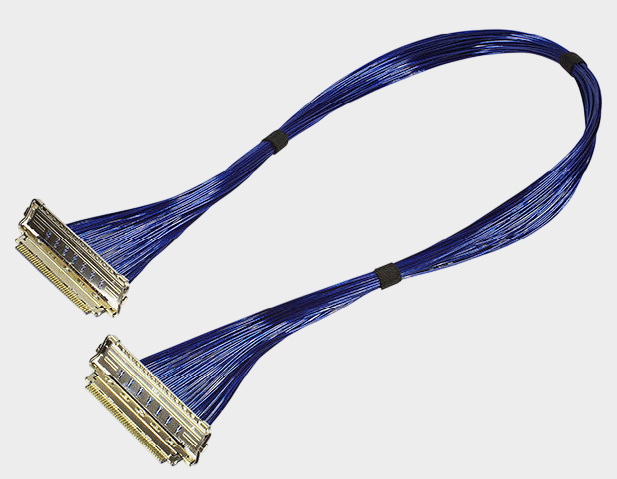

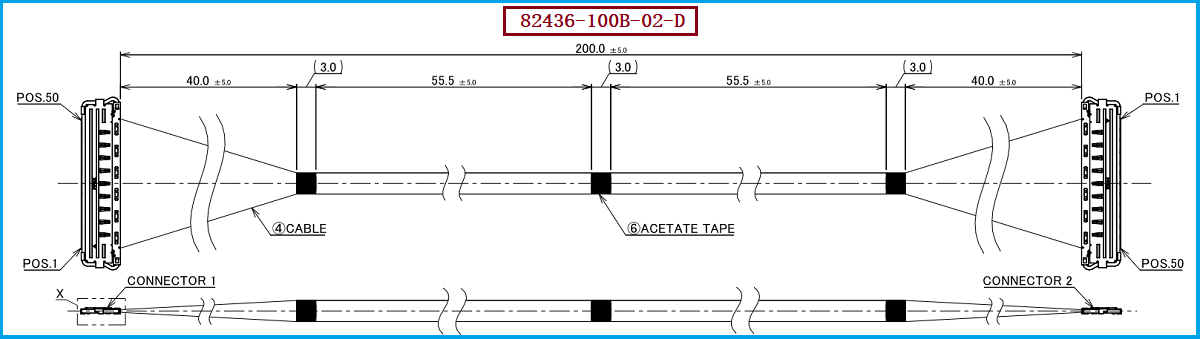

I-PEX 82436-100B-02-D 200mm 长度定制极细同轴线束替代品

一、50P高密度设计，满足小型化设备内部连接需求

随着笔记本电脑、平板电脑、显示设备、摄像模组及其他高集成度电子产品不断向轻薄化、小型化发展，设备内部可用于布线的空间越来越有限，同时高速信号通道数量却不断增加。在这种应用环境下，极细同轴线束凭借线径小、信号传输稳定、布线灵活等特点，成为高密度内部互连的重要解决方案。本次宣传方案针对 I-PEX 82436-100B-02-D极细同轴线束，采用 20680-050T-01连接器，配套使用 40AWG极细同轴线材。从CABLINE-CA II系列资料来看，该系列采用0.4mm Pitch、高密度水平连接结构，并支持50P及AWG40 Micro-Coaxial Cable，可用于空间受限且对高速信号传输有要求的电子设备内部连接。对于工程师而言，选用此类50P极细同轴线束，需要同时考虑连接器结构、线材规格、线束长度、Pin Assignment、出线方向以及设备内部空间；对于采购人员而言，则需要进一步关注产品的一致性、供应稳定性、交期及国产兼容替代能力。我们公司可提供：82436-100B-02-D兼容替代线束方案，可依据客户图纸、样品及实际装配要求进行极细同轴线束的定制制造。

二、极细同轴线束的电磁干扰是如何抑制的？

在高速信号传输过程中，EMI（电磁干扰）是工程师非常关注的问题。极细同轴线束之所以能够应用于对信号完整性要求较高的设备，其中一个重要原因就是其同轴结构能够利用屏蔽层对中心信号导体形成电磁隔离。正常情况下，中心导体负责信号传输，外围屏蔽结构能够降低外部电磁噪声耦合进入信号通道，同时减少高速信号向周围空间辐射。当极细同轴线与连接器完成端接以后，线材屏蔽层、连接器屏蔽结构以及设备端接地路径之间是否能够形成良好的连续屏蔽，同样会直接影响整体EMI表现。CABLINE-CA II系列采用全屏蔽结构及ZenShield®相关屏蔽设计，并通过多点接地等结构增强高速信号应用环境下的EMC性能。因此，对于 40AWG极细同轴线束来说，EMI控制并不是单纯依靠线材屏蔽层，而是涉及线材结构、阻抗控制、屏蔽连续性、连接器端接、接地以及实际走线方式等多个因素。我们公司在进行 I-PEX 82436-100B-02-D兼容替代线束制造时，可围绕客户实际产品需求对线材、连接器、端接工艺和线束结构进行匹配，从而满足高密度电子设备对于信号传输和电磁兼容性的综合要求。

三、40AWG极细线材与20680-050T-01连接器的配套设计

对于工程师而言，极细同轴线束的选型不能仅仅关注“线够不够细”，还必须关注线材与连接器之间是否形成可靠匹配。本方案指定采用 40AWG极细同轴线材，线材端使用 20680-050T-01连接器，对应CABLINE-CA II 50P连接器平台。40AWG线材具有较小的外径，可以帮助设计人员在有限的设备空间内实现多路信号集中布线，同时也有利于降低线束整体占用空间。但由于线材更加纤细，对端接、剥线、屏蔽处理、焊接或压接以及成品检验工艺的要求也相应提高。因此，在进行兼容替代开发时，需要从连接器型号、Pin数、线材规格、线束长度、端部尺寸、出线方向及电气性能等方面进行逐项确认。采购人员在导入替代供应商时，也建议不要只依据产品型号进行判断，而应以原厂工程图、实物样品以及客户设备实际测试结果作为最终判定依据。

四、选型和兼容与替代方案参考及建议

在实际项目中，如果客户原有设计采用CABLINE-CA II 50P平台，并使用40AWG极细同轴线材，那么在寻找替代线束时，建议工程师首先确认连接器是否与 20680-050T-01相匹配，再根据原产品工程图逐项核对50P数量、线材AWG、线束长度、两端连接关系、Pin Assignment、出线方向、屏蔽结构及端部尺寸等参数。在样品阶段，还应进行导通、绝缘、耐压以及实际设备装配验证；对于高速信号应用，则应根据具体工作频率和传输要求进一步验证阻抗、插损、回损、串扰以及EMI/EMC表现。对于采购人员而言，如果项目需要进行原厂产品国产替代、第二供应商导入或长期批量采购，则建议优先选择具备极细同轴线束自主制造能力、能够根据工程图和样品进行定制生产，并能够持续保持批次一致性的供应商。我们公司可提供：I-PEX 82634-100B-02-D兼容替代线束方案，配套 20680-050T-01连接器及40AWG极细同轴线材，可根据客户产品结构和实际应用要求进行定制化生产，为客户提供从样品开发到批量制造的兼容替代选择。

五、总结

综合来看，I-PEX 82436-100B-02-D极细同轴线束的核心价值不仅体现在40AWG线材的小型化优势，更体现在50P高密度连接、连接器匹配、信号完整性及EMI控制等多个方面的综合设计。对于工程师而言，可靠的极细同轴线束需要在有限空间内兼顾布线能力、机械可靠性、高速信号传输和电磁兼容性；对于采购人员而言，则需要进一步考虑产品能否稳定批量生产、规格能否长期保持一致，以及供应商是否能够提供可靠的国产兼容替代方案。通过合理的同轴屏蔽结构、可靠的连接器端接和严格的制造工艺，可以帮助线束在复杂电子设备内部实现更加稳定的信号连接。我们公司专注于极细同轴线束的生产制造，可提供82436-100B-02-D兼容替代线束方案，并可根据客户需求匹配20680-050T-01连接器及40AWG线材规格，为需要原厂替代、国产化采购、第二供应商导入以及定制化线束开发的客户提供产品支持。需要强调的是，实际替代项目仍应以客户提供的82436-100B-02-D原始工程图或实物样品进行最终规格确认，从而确保替代产品在机械尺寸、电气性能及实际装配方面满足应用要求。极细同轴线束是连接小型化与高速化电子设备的重要内部互连产品，尤其在50P高密度应用中，对线材规格、连接器匹配、屏蔽结构和制造工艺均提出了较高要求。对于 I-PEX 82436-100B-02-D这一目标替代型号，我们公司可围绕 40AWG极细同轴线材+20680-050T-01连接器进行兼容替代线束开发与制造，并根据客户工程要求完成针对性的样品验证和批量生产，为电子设备制造商提供更灵活的极细同轴线束供应选择。

我是【恒大电子产品网】，我们专业提供 eDP、MIPI、USB3.X/4、LVDS 等高速极细同轴线束的定制与兼容替代服务，如需技术支持请联系：王先生 18013280587（微信同号）。
