I-PEX 82870-100B-02-D 300mm 长度定制极细同轴线束替代品

一、50P高密度设计，面向小型化高速设备的极细同轴线束方案

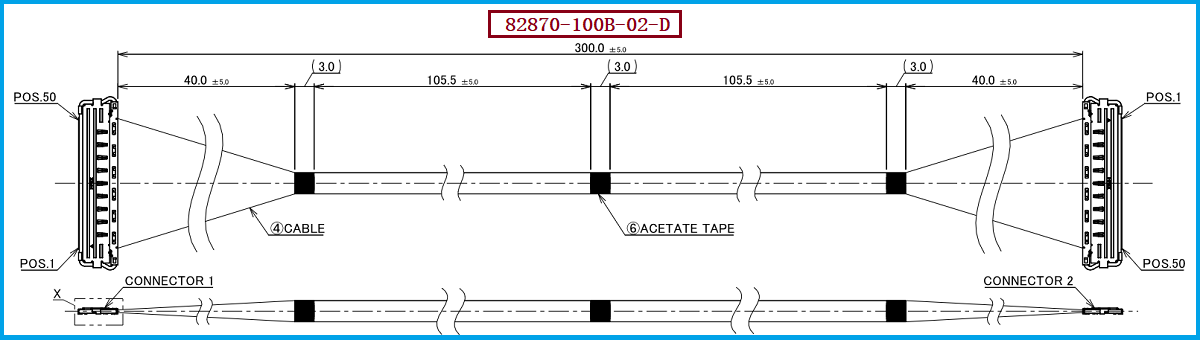

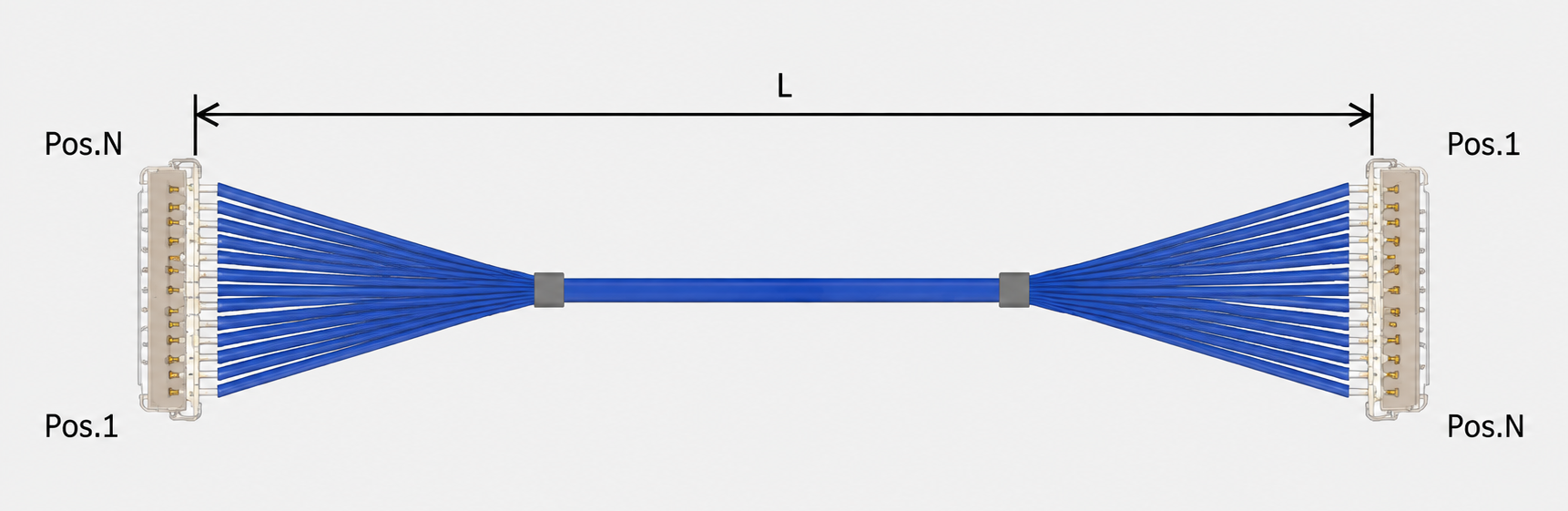

在笔记本电脑、平板电脑、高速显示模组及其他空间高度受限的电子设备中，连接器与线束不仅需要满足高密度布线要求，还需要兼顾高速信号传输、EMI控制以及装配可靠性。I-PEX CABLINE-CA II系列采用0.4mm Contact Pitch、Horizontal水平插拔结构，并提供20/30/40/50Pin规格；官方资料显示，该系列支持Micro-Coaxial、Twinaxial及Discrete Wire等不同线缆方案，并采用ZenShield®全屏蔽设计及机械锁扣结构。 本次介绍的目标产品为 I-PEX 82870-100B-02-D极细同轴线束，规格为50Pin、300MM长度，属于CABLINE-CA II 50P、40AWG Micro-Coaxial 线束系列中的300mm规格，I-PEX官方型号资料明确将82870-100B-02-D列为50Pin、Micro-Coaxial、40AWG、L=300mm、1-N线束样品型号。 对于工程师而言，这类结构能够在有限空间内实现较高的信号通道密度；对于采购人员而言，则更关注线束长度、Pin数、端接形式及连接器匹配是否与原设计一致，因此在进行替代选型时，应以完整Harness规格而不是仅以连接器型号作为判断依据。

二、从导体结构理解电性能：极细并不意味着可以忽略阻抗与信号完整性

极细同轴线的电性能与其导体结构密切相关。对于本方案采用的40AWG Micro-Coaxial极细同轴线而言，导体尺寸、绝缘结构、屏蔽层以及各层之间的几何关系共同影响电阻、分布电容、分布电感和特性阻抗；其中导体截面积减小会使单位长度直流电阻呈上升趋势，而在高速信号环境下，信号频率升高还会进一步受到趋肤效应、损耗以及结构尺寸一致性的影响。因此，工程师在评价极细同轴线时，不能只看“线有多细”，还需要同时关注阻抗控制、导体尺寸一致性、绝缘介质稳定性、屏蔽结构以及连接器端接过渡。I-PEX官方资料显示，CABLINE-CA II支持AWG36、38、40、42及44的Micro-Coaxial线缆，并特别注明AWG44存在特性阻抗不匹配的情况；官方高速性能参考测试则采用AWG40、45Ω、100mm Micro-Coaxial Cable，并给出了32Gbps/lane PAM4的参考测试结果。 这也说明，在实际高速线束设计中，导体结构与阻抗、电气损耗之间需要进行整体平衡：线径越细，可以帮助实现更高的布线密度，但并不意味着越细越好，最终仍要根据系统速率、线长、空间、阻抗要求及可靠性要求综合确定合适的线材结构。

三、I-PEX 82870-100B-02-D兼容替代：重点关注线束、连接器与装配一致性

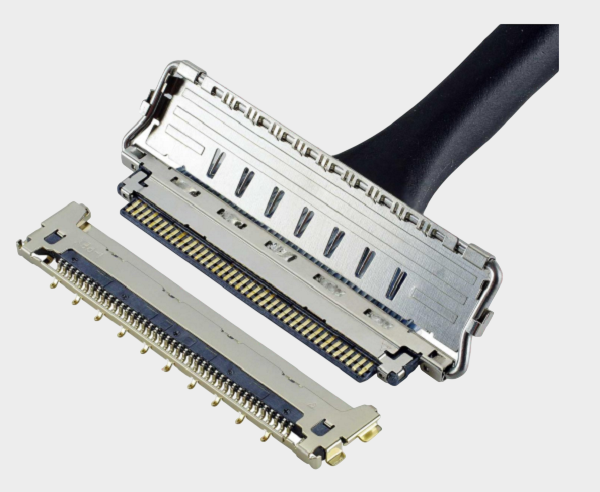

针对需要进行国产替代、第二供应商导入或既有产品替换的项目，我们可围绕 I-PEX 82870-100B-02-D 的关键结构进行兼容替代方案设计。该产品为50Pin、300MM、40AWG Micro-Coaxial线束，线材端配套使用的连接器型号为 20680-050T-01；I-PEX官方推荐料号资料中，20680-050T-01对应CABLINE-CA II 50Pin Plug Housing，同时50Pin Plug Cable Assembly为20679-050T-01，50Pin Plug Shell为3204-0501，50Pin Plug Lock Bar为20681-050T-01，配套50Pin Receptacle为20682-050E-02。 因此，对于工程师进行替代验证时，建议重点确认Pin数量、线材规格、线束长度、连接器端型号、端接方式、线序、出线形态以及高速信号完整性；对于采购人员，则建议进一步确认样品承认、批量一致性、交期、质量控制及持续供货能力。我们公司可提供：I-PEX 82870-100B-02-D兼容替代线束方案，可根据客户实际设备结构及技术要求进行极细同轴线束的加工制造，并围绕原有连接器接口和线束尺寸进行匹配开发，为需要替代原厂线束、增加供应渠道或进行国产化采购的客户提供对应的产品方案。

四、选型和兼容与替代方案参考及建议

对于 I-PEX 82870-100B-02-D 的选型，首先应确认项目是否需要50Pin、300MM、1-N结构的40AWG Micro-Coaxial Harness；如果设备端已经确定采用CABLINE-CA II 50P连接方案，则线材端连接器 20680-050T-01 是替代开发时需要重点核对的结构之一。I-PEX官方资料显示，CABLINE-CA II具有0.4mm Pitch、0.95±0.15mm配合高度、-40℃～105℃工作温度范围，并支持最高32Gbps/lane PAM4的参考传输性能，但具体系统能否达到目标速率仍需结合实际线材、长度、PCB、连接器及系统SI条件进行验证。 因此，我们建议工程师在导入替代线束时进行样品尺寸确认、Pin-to-Pin及线序确认、机械装配验证以及高速信号完整性测试；采购人员则可在完成规格确认后推进样品、小批量和量产阶段的供应商验证。我们公司可提供I-PEX 82870-100B-02-D兼容替代线束方案，以300MM长度、50Pin极细同轴线束及20680-050T-01连接器配套要求为基础开展产品制造与替代开发。 总体来看，极细同轴线束的核心价值并不只是“做得更细”，而是在有限空间中同时实现高密度、高速信号传输、阻抗控制、屏蔽及可靠端接；只有将导体结构、电气性能、连接器及整条线束作为一个完整系统进行设计和验证，才能真正满足高速电子设备对极细同轴线束的应用要求。
