I-PEX 82992-100B-01-D 100mm 长度定制极细同轴线束替代品

一、I-PEX 82992-100B-01-D产品结构与规格特点

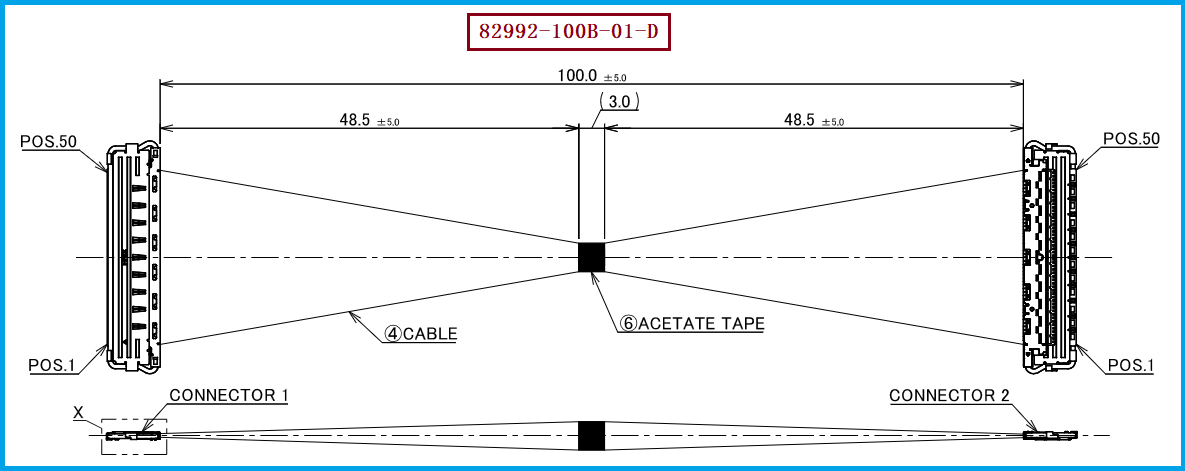

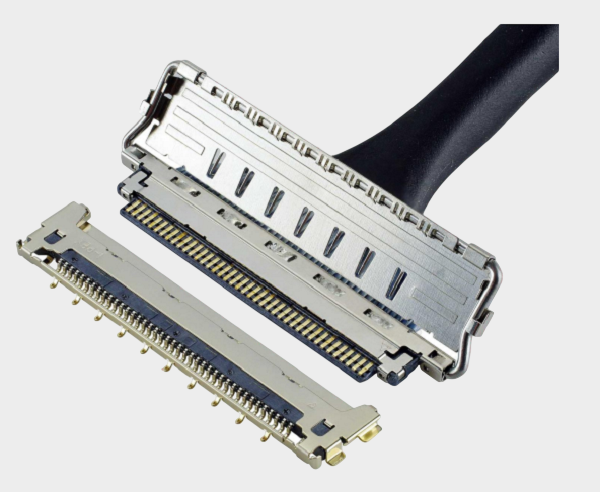

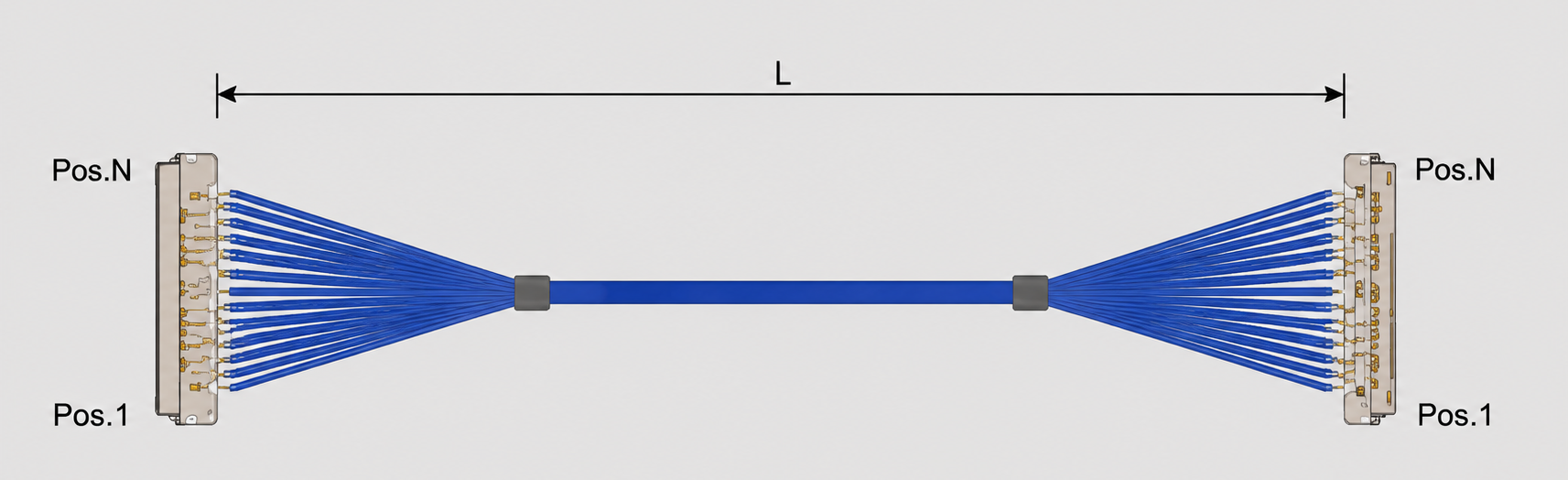

I-PEX 82992-100B-01-D属于CABLINE-CA II系列50Pin极细同轴线束，官方样品型号对应50Pin、1-1结构、线长100mm，采用40AWG微型同轴线。CABLINE-CA II系列采用0.4mm端子间距、水平插合结构，并配备机械锁定设计，有助于降低连接器未完全插合或使用过程中松脱的风险。在线材端配套连接器方面，50Pin对应的Plug Housing型号为20680-050T-01。对于需要在有限空间内完成多路高速信号连接的设备而言，这种高Pin数、细线径和小间距结构能够兼顾布线密度与连接可靠性。

二、为什么极细同轴线适合短距高速信号传输？

极细同轴线特别适合设备内部短距离高速信号连接，核心原因在于其能够在有限空间内实现较好的信号完整性控制。相比普通排线或多芯线，单根同轴结构具有独立的信号传输与屏蔽路径，在高速信号传输过程中有利于控制阻抗、降低串扰以及减少外部电磁干扰。CABLINE-CA II系列官方资料显示，其产品面向高数据速率传输，并结合ZenShield全屏蔽及多点接地设计，可用于USB4、Thunderbolt、DisplayPort、HDMI、USB 3.2以及MIPI等高速接口相关应用。需要注意的是，官方高速参考测试包含CABLINE-CA II系列40Pin、40AWG等具体配置，因此实际采用82992-100B-01-D时，仍应结合具体Pin定义、阻抗、信号速率及系统设计进行验证。

三、选型和兼容与替代方案参考及建议

对于工程师和采购人员而言，I-PEX 82992-100B-01-D的兼容替代不能只看“50Pin、40AWG、100mm”三个参数，还需要重点确认0.4mm Pitch、连接器配合尺寸、锁扣结构、线材出线方向、Pin-to-Pin定义、信号与地线排列、特性阻抗、屏蔽结构以及端接工艺等关键参数。尤其对于高速差分信号，连接器、线材和Pin Assignment之间需要保持整体匹配，否则即使机械尺寸能够装配，也可能出现信号衰减、串扰增加或高速通信不稳定等问题。针对I-PEX 82992-100B-01-D的国产兼容替代需求，我们公司可提供：I-PEX 82992-100B-01-D兼容替代线束方案，可根据客户设备空间、连接器配套关系、线长、AWG、Pin定义及高速信号要求进行极细同轴线束开发，为工程验证和批量采购提供相应的替代方案。

四、从工程应用和采购角度看40AWG极细同轴线束

从工程应用角度来看，40AWG极细同轴线具有线径小、柔性较好、布线空间占用低等特点，特别适合笔记本电脑、显示设备、工业视觉、摄像模组、医疗设备以及其他高密度电子设备内部连接。在采购替代过程中，则需要同时关注原型号的连接器匹配、线材规格、长度公差、端接质量、屏蔽连续性和批量一致性，而不能仅以单价作为判断标准。对于I-PEX CABLINE-CA II系列50Pin产品，如果客户希望从原厂线束切换至兼容替代方案，建议在样品阶段完成机械装配、导通、耐压/绝缘、阻抗及高速信号完整性等项目验证，再根据验证结果确定批量替代规格，从而降低后续量产风险。

五、总结

I-PEX 82992-100B-01-D是一款50Pin、100mm、40AWG的CABLINE-CA II系列极细同轴线束，配套线材端Plug Housing型号为20680-050T-01，具有0.4mm间距、高密度布线、机械锁定及全屏蔽等产品特点。极细同轴线之所以适合短距高速信号传输，是因为其在小型化布线的同时能够较好地兼顾阻抗控制、信号隔离和EMI控制，因此非常适合设备内部高速信号连接。对于需要国产替代或供应链优化的客户，应从连接器、线材、Pin定义、阻抗、屏蔽及高速性能等多个维度进行综合验证。我们公司可根据客户实际应用需求，提供I-PEX 82992-100B-01-D兼容替代线束方案，帮助工程师和采购人员实现更加灵活的极细同轴线束选型与供应。
