I-PEX 82993-100B-01-D 200mm 长度定制极细同轴线束替代品

一、I-PEX 82993-100B-01-D产品特点与规格

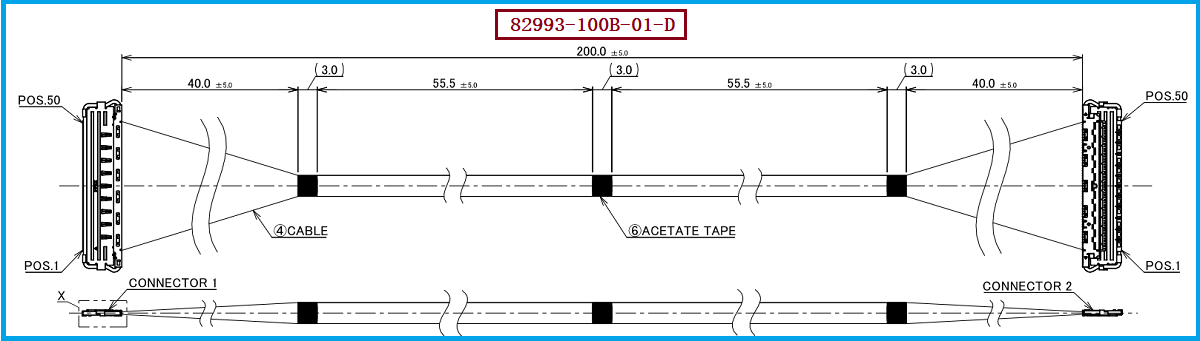

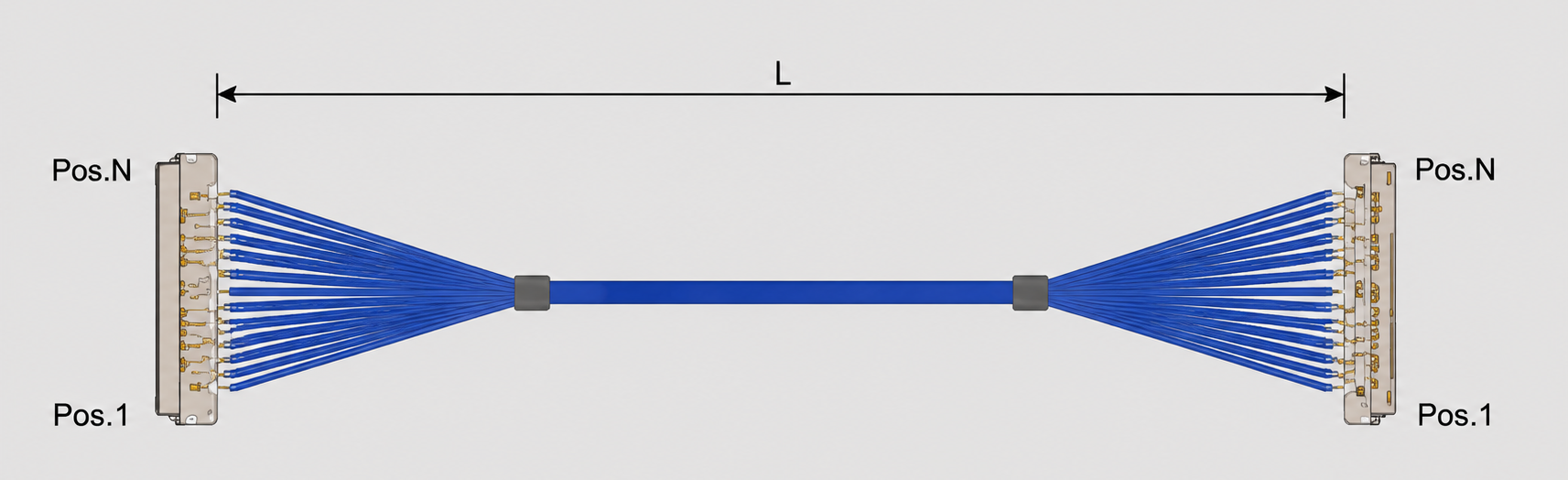

I-PEX CABLINE-CA II系列是一款面向高速数据传输和高密度电子设备应用的极细同轴连接方案，采用0.4mm接触间距、水平插拔结构，并结合ZenShield®全屏蔽设计和机械锁扣结构，在有限的设备内部空间内兼顾高速信号传输、EMI屏蔽和连接可靠性。此次对应的I-PEX 82993-100B-01-D为50Pin Micro-Coaxial极细同轴线束，采用40AWG线材，线束长度为200mm，属于1-1双端线束结构。根据I-PEX官方型号资料，82992、82993、82994分别对应50Pin、40AWG、1-1结构的100mm、200mm和300mm线束，其中82993对应200mm规格。对于工程师而言，50Pin、40AWG、200mm的规格组合适合对布线空间、信号通道数量及高速传输有较高要求的设备内部连接应用；对于采购人员而言，明确料号、Pin数、AWG线径和线长，是进行替代选型和供应商技术确认的重要基础。

二、20680-050T-01连接器与线束配套关系

在实际采购和替代项目中，极细同轴线束不能只看线材本身，线材端连接器的型号和结构同样决定了产品能否与原有设备实现可靠匹配。此次I-PEX 82993-100B-01-D对应的线材端连接器型号为20680-050T-01，该型号属于CABLINE-CA II 50Pin Plug Housing。I-PEX官方资料将20680-050T-01列入CABLINE-CA II的50Pin Plug Housing推荐料号，与50Pin线束方案相对应。CABLINE-CA II系列采用0.4mm Pitch、水平插拔方式，配合高度约为0.95±0.15mm，工作温度范围为-40℃至+105℃；对于40AWG Micro-Coaxial线材，官方给出的电流额定值为0.3A/contact，并支持最大50个接点。 因此，对于工程替代而言，82993-100B-01-D与20680-050T-01应作为一个完整的连接方案进行匹配验证，而不能仅依据“50Pin”这一单一参数判断是否可以直接替换。

三、极细同轴线传输频率能达到多少GHz？

“极细同轴线传输频率能达到多少GHz？”是工程师和采购人员在选型时经常关注的问题，但需要注意，GHz与Gbps并不是完全相同的概念，不能简单地用一个GHz数值代表某一款极细同轴线束的最大数据传输能力。GHz通常用于描述频率或带宽，而Gbps用于描述数据传输速率，实际高速性能还与编码方式、特性阻抗、插入损耗、回波损耗、串扰、线长、连接器以及PCB走线等因素有关。I-PEX官方资料显示，CABLINE-CA II系列具有32 Gbps/lane的高速传输参考能力，并涉及PAM4高速信号应用。按照32 Gbps/lane、PAM4进行符号率换算，其符号率约为16 GBaud，对应的Nyquist频率约为8GHz，但这里的“约8GHz”只能作为高速数字信号分析中的理论参考点，不能直接理解为“82993-100B-01-D最高只能传8GHz”，也不能理解为该200mm线束已经经过8GHz条件下的特定性能认证。实际项目如果涉及USB4、DisplayPort、eDP、MIPI等高速接口，更合理的做法是结合具体协议、线长和系统结构进行阻抗及SI测试，以实际测试结果判断是否满足应用要求。

四、选型和兼容与替代方案参考及建议

对于正在寻找I-PEX 82993-100B-01-D替代产品的工程师和采购人员，建议按照“连接器匹配+线材规格+结构尺寸+电气性能+成品一致性”的思路进行确认，而不是单纯按照50Pin和200mm进行采购。82993-100B-01-D的核心参考规格包括50Pin、Micro-Coaxial、40AWG、200mm以及1-1双端结构，线材端使用20680-050T-01 50Pin Plug Housing；替代方案还需要进一步核对Pin定义、线序、出线方向、线长公差、同轴线结构、屏蔽方式、阻抗控制以及与设备端连接器的实际配合情况。对于研发打样、维修替换、国产替代及批量采购项目，可以根据原厂样品、图纸或实际产品进行针对性开发，并通过导通、绝缘、阻抗、外观、尺寸以及必要的高速SI测试进行验证。我们公司专注于极细同轴线束的生产制造，可根据客户提供的原厂料号、样品、图纸及技术要求进行兼容替代开发，我们公司可提供：I-PEX 82993-100B-01-D兼容替代线束方案，在50Pin、40AWG、200mm、1-1等核心规格基础上，根据客户实际设备结构和应用要求进行定制化生产，为工程师选型验证和采购国产替代提供线束解决方案。

五、总结

I-PEX 82993-100B-01-D是一款CABLINE-CA II系列50Pin Micro-Coaxial极细同轴线束，采用40AWG线材，长度为200mm，属于1-1双端线束结构，线材端配套连接器型号为20680-050T-01。该方案采用0.4mm间距、水平插拔、全屏蔽及机械锁扣等设计特点，适合高密度、高速信号传输类设备内部连接。对于“极细同轴线传输频率能达到多少GHz”这一问题，不能脱离具体编码方式和测试条件简单给出一个固定的GHz上限；CABLINE-CA II官方资料提供了32 Gbps/lane的高速应用参考，在PAM4条件下理论Nyquist频率约为8GHz，但最终性能仍应以具体线束、连接器及系统的实际SI测试结果为准。对于需要进行I-PEX 82993-100B-01-D国产替代、兼容替代或批量采购的客户，我们可提供对应的极细同轴线束开发与制造服务，协助客户从样品验证到批量生产完成替代方案导入。
