I-PEX 82994-100B-01-D 300mm 长度定制极细同轴线束替代品

一、50Pin高密度连接，满足高速设备内部布线需求

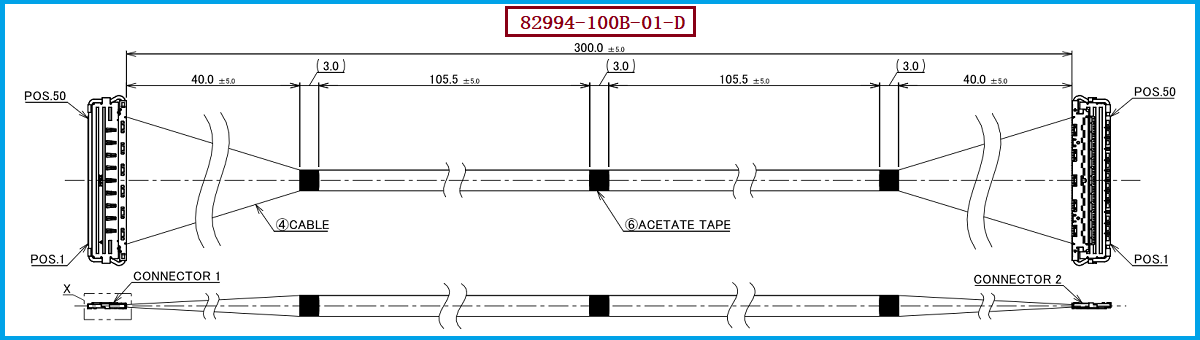

随着笔记本电脑、显示设备、工业设备及高速电子产品不断向轻薄化、小型化和高性能方向发展，设备内部留给线束的空间越来越有限，同时对高速信号传输稳定性的要求也越来越高。I-PEX 82994-100B-01-D是一款CABLINE-CA II系列50Pin极细同轴线束，采用300mm长度、1-1连接结构，线材为50Ω、AWG40 Micro-Coaxial Cable（极细同轴电缆），通过50根极细同轴线实现多通道高速信号传输。该方案配套CABLINE-CA II系列微型连接器，连接器采用0.4mm Pitch、水平连接结构，并具备高密度、小型化以及屏蔽设计等特点。对于工程师而言，这类极细同轴线束不仅要满足Pin数、长度和接口形式要求，还需要综合考虑阻抗、衰减、串扰、端部结构和安装空间；对于采购人员而言，则需要同时关注原型号兼容性、供应稳定性、交期以及替代供应方案。我们公司专业生产制造极细同轴线束，可根据客户产品结构及技术要求，提供与I-PEX 82994-100B-01-D对应的兼容替代线束方案。

二、AWG40极细同轴线与信号衰减：高速传输不能只看线径

工程师在进行高速线束选型时，经常会关注一个问题：极细同轴线束的典型衰减率是多少？实际上，衰减率并不是一个固定不变的数值，而是与线材规格、传输频率、特性阻抗、导体及绝缘结构等因素有关，通常以dB/m表示。对于AWG40、50Ω极细同轴线而言，随着频率升高，信号衰减通常也会增加，因此不能仅凭“AWG40”判断高速性能。公开的典型线材参考数据中，AWG40、50Ω极细同轴线在1GHz、2GHz、3GHz及5GHz下的衰减可分别达到约5.0dB/m、7.2dB/m、9.1dB/m和12.5dB/m；如果按照300mm线长进行简单换算，理论线材本体在1GHz下约为1.5dB、5GHz下约为3.75dB。但需要注意，这只是线材典型参考值的理论换算，并不是I-PEX 82994-100B-01-D整条成品线束的实测插入损耗保证值。实际线束性能还会受到连接器、端接工艺、弯折状态及测试条件影响，因此对于高速项目，建议通过实际样品进一步进行Insertion Loss、Return Loss、阻抗一致性及串扰等信号完整性测试。你提供的CABLINE-CA II连接器资料也表明，该系列针对高速信号应用进行了相应的信号完整性设计。

三、连接器与线材匹配，是兼容替代的关键环节

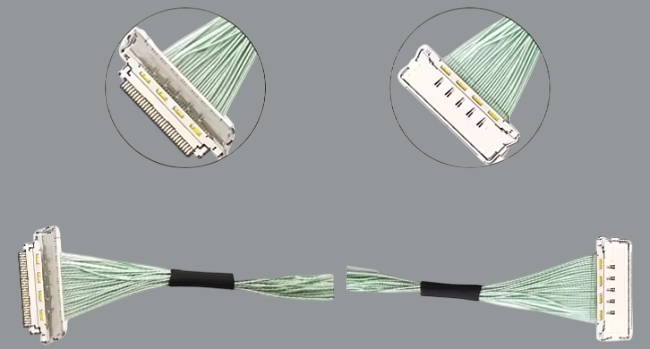

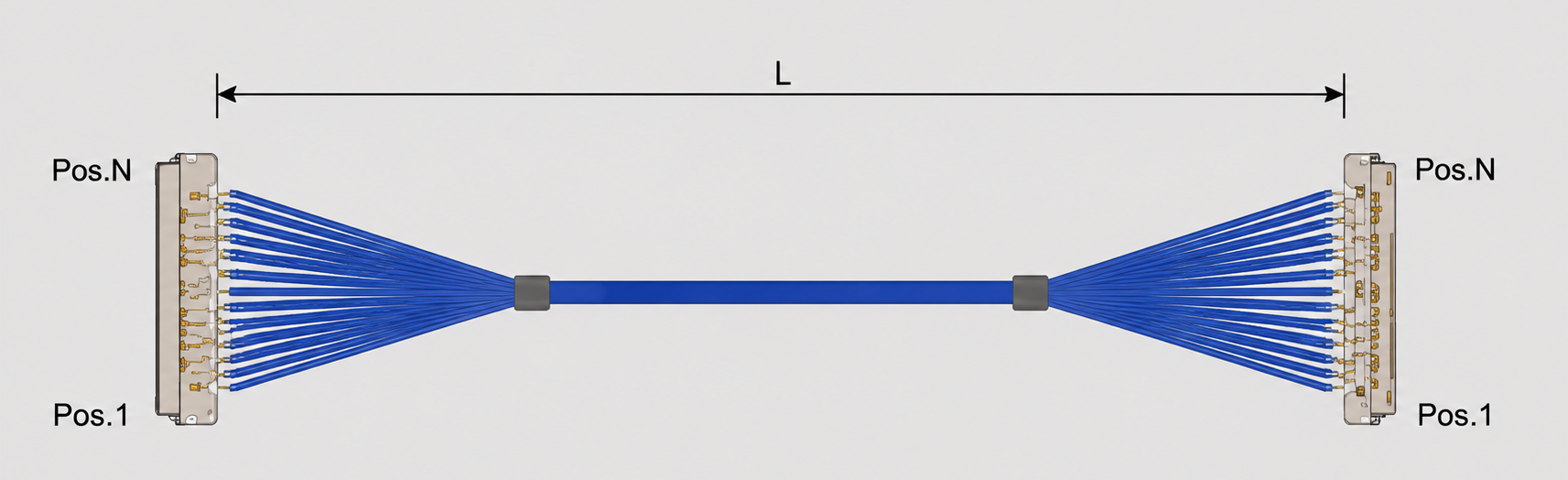

在I-PEX 82994-100B-01-D的替代开发过程中，连接器并不是可以忽略的组成部分。本产品线材端使用的连接器型号为20680-050T-01，属于CABLINE-CA II系列50Pin Plug Housing，配套使用的线材规格为AWG40。根据你提供的连接器产品资料，CABLINE-CA II系列采用0.4mm Pitch结构，并支持包括AWG40在内的多种Micro-Coaxial Cable规格；其中AWG40对应的额定电流为0.3A/contact。 因此，工程师进行兼容替代时，应重点确认50Pin数量、AWG40线材、50Ω阻抗、1-1 Pin对应关系、300mm长度、连接器型号、出线方向、端部尺寸以及实际装配空间，不能简单地按照“同样50Pin、同样长度”进行替换。对于采购人员来说，则建议在正式量产导入前，通过样品承认、连接器配合测试、尺寸确认、电气性能测试及可靠性验证等方式确认替代方案是否满足原设备使用要求，从而降低替代导入风险。

四、选型和兼容与替代方案参考及建议

针对需要寻找I-PEX 82994-100B-01-D替代产品的客户，建议首先以原产品的关键参数作为选型基准，即I-PEX 82994-100B-01-D、50Pin、300mm、1-1结构、AWG40、50Ω极细同轴线，并进一步确认设备端连接器及线束端连接器的实际配合关系。其中，线材端连接器型号为20680-050T-01，适配线材规格为40AWG。在替代方案开发阶段，如果客户设备对高速信号性能要求较高，还应根据实际应用频率进行Insertion Loss、Return Loss、VSWR、串扰以及阻抗等项目验证；如果设备内部空间较小，则还需要同步确认线束弯折半径、端部成型及固定方式。对于采购部门而言，可以将兼容替代方案作为第二供应商导入、国产化替代、供应链风险分散及成本优化的一种选择。我们公司可提供：I-PEX 82994-100B-01-D兼容替代线束方案，可围绕客户原有设备的连接器、线材规格、长度、Pin数及实际安装要求进行极细同轴线束生产制造，为客户提供从样品验证到批量生产的兼容替代支持。

五、总结

综合来看，I-PEX 82994-100B-01-D是一款面向高密度高速信号连接应用的50Pin极细同轴线束，其核心规格包括300mm长度、1-1连接结构、AWG40、50Ω以及CABLINE-CA II系列连接器方案。对于工程师来说，选择这类产品不能只关注线束能否插接，还需要从阻抗、衰减、信号完整性、连接器匹配、端部结构及机械可靠性等方面进行综合评估；对于采购人员来说，则需要进一步考虑产品兼容性、供应能力、交期、质量稳定性以及第二供应商导入价值。特别是在高速信号应用中，极细同轴线束虽然尺寸很小，却承担着重要的信号传输任务，其线材与连接器之间的匹配直接关系到整个设备内部信号链路的稳定性。我们公司专注于极细同轴线束生产制造，可针对I-PEX 82994-100B-01-D提供兼容替代线束方案，为客户提供更加灵活的产品选型和供应链解决方案。
