I-PEX 81787-100B-03-D 300mm 长度定制极细同轴线束替代品

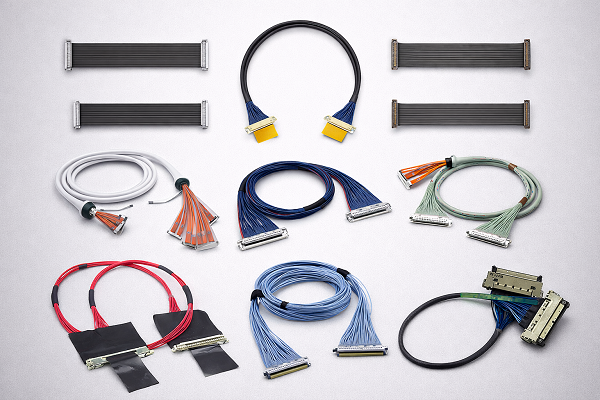

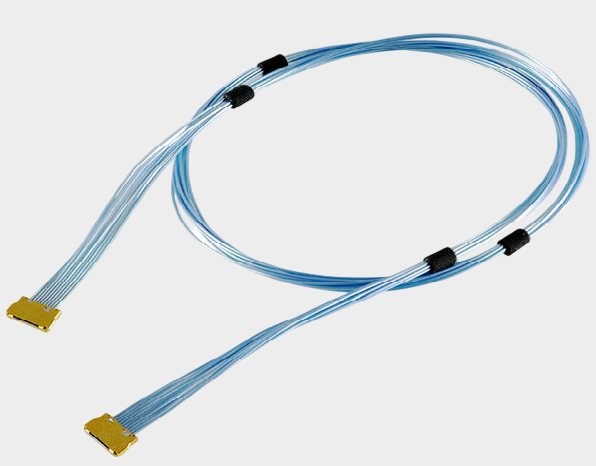

一、I-PEX 81787-100B-03-D：10P、42AWG极细同轴线束

随着笔记本电脑、显示设备、智能终端、VR/AR设备及其他高密度电子设备不断向轻薄化、小型化发展，设备内部留给线束的空间越来越有限，同时高速信号传输又对线材的阻抗控制、信号完整性及布线空间提出更高要求。I-PEX 81787-100B-03-D属于CABLINE-UY系列10P极细同轴线束，采用42AWG Micro-Coaxial Cable（微型同轴电缆），标称阻抗为50Ω，总长度为300.0±5.0mm。从工程图纸来看，该线束由10根42AWG极细同轴线组成，两端采用相应的CABLINE-UY系列连接结构，并使用黑色醋酸布胶带进行线束整理和固定。对于工程师而言，这种结构能够在有限的设备内部空间中实现多路信号的集中连接；对于采购人员而言，产品型号、Pin数、线长、AWG规格、阻抗及连接器配套关系，则是进行替代选型时需要重点确认的基础参数。

二、42AWG为什么适合高密度高速设备？极细同轴线束的衰减率怎么看？

在极细同轴线束选型过程中，“极细同轴线束的典型衰减率是多少？”是工程师经常关注的问题。实际上，极细同轴线束的衰减率并不是一个固定不变的单一数值，而是与工作频率、线材结构、导体尺寸、绝缘介质、屏蔽结构及线缆长度等因素有关。通常情况下，频率越高，线材的信号衰减越明显，因此在高速信号应用中不能仅根据“42AWG”这一项参数直接判断整条线束的实际衰减性能。针对本次I-PEX 81787-100B-03-D，原厂工程图纸明确了42AWG、50Ω等线材条件，但该2D图纸并未给出具体的dB/m衰减指标，因此在实际工程替代时，不建议直接套用其他42AWG同轴线材的衰减数据，而应根据实际使用频率、传输距离及整条链路进行验证。对于研发工程师来说，更值得关注的是线材阻抗一致性、端接质量、PIN定义及高速信号完整性；对于采购人员来说，则应要求供应商提供与实际使用线材相对应的规格资料及必要的测试验证，从而避免仅比较线径或单价而忽略实际信号性能。

三、连接器及线束结构：替代时不能只看“能不能插”

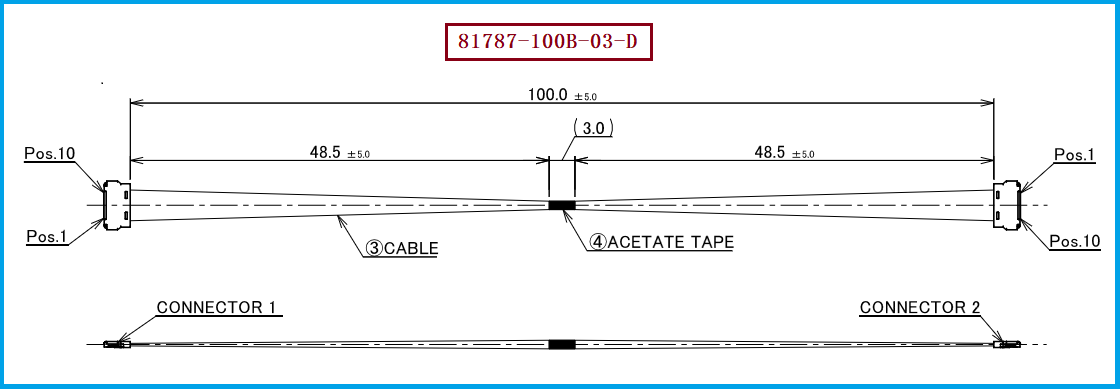

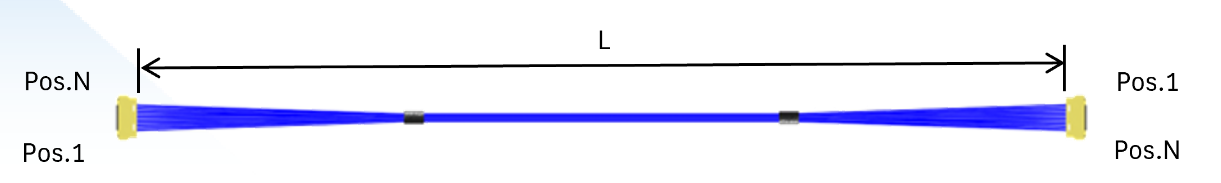

本款极细同轴线束使用的线材端连接器型号为20907-010E-01，产品选型时不能仅以连接器“外形能够配合”为判断标准，而需要从连接器型号、Pin数、端子排列、线材规格、线束长度以及PIN定义等多个方面进行综合确认。对于I-PEX 81787-100B-03-D，工程图纸中的10P线束采用反向PIN对应关系，即一端的Pin 1对应另一端的Pin 10，Pin 2对应Pin 9，并依次形成反向连接关系。因此，在进行兼容替代或国产化替换时，如果只按照连接器外观和机械尺寸进行匹配，而没有核对PIN定义，很容易造成信号对应错误。我们公司在进行极细同轴线束替代开发时，可围绕原产品的42AWG线材、50Ω阻抗、10P结构、300mm线长、连接器型号及PIN定义等关键条件进行对应匹配，使替代线束更加贴合客户原有设备的装配和电气连接要求。

四、选型和兼容与替代方案参考及建议

对于工程师和采购人员而言，如果需要寻找I-PEX 81787-100B-03-D的兼容替代线束，建议将原产品完整规格作为替代基准，而不是只按照产品料号进行简单替换。实际选型时，应重点核对10P规格、42AWG线材、50Ω阻抗、300±5mm长度、两端连接器结构、PIN定义、线束固定方式以及设备内部实际安装尺寸等参数；如果产品用于高速信号传输，还应结合实际工作频率对信号完整性进行验证。对于需要进行国产化、供应链优化或者第二供应商导入的客户，我们公司可根据客户提供的原厂样品、产品图纸或规格要求进行线束匹配开发，我们公司可提供：I-PEX 81787-100B-03-D兼容替代线束方案。针对本型号，我们可围绕42AWG极细同轴线材及20907-010E-01连接器进行对应的产品开发和制造，并可根据客户实际设备要求进一步确认线长、端接形式、PIN定义及线束结构。

五、总结

总体来看，I-PEX 81787-100B-03-D是一款典型的高密度极细同轴线束产品，其核心特点集中在10P、42AWG、50Ω、300mm长度及微型同轴结构等方面。对于研发工程师而言，极细同轴线束不仅承担设备内部的信号连接作用，其阻抗、衰减、端接一致性及PIN定义都会对整条高速信号链路产生影响；对于采购人员而言，则需要同时关注产品兼容性、规格一致性、供应稳定性及批量制造能力。我们公司专注于极细同轴线束研发与制造，可根据客户原厂型号及实际应用需求进行兼容替代开发，为客户提供从线材、连接器端接到成品线束的配套制造服务。针对I-PEX 81787-100B-03-D，我们可提供对应的42AWG极细同轴线束兼容替代方案，帮助客户在满足设备空间、高速信号连接及装配要求的基础上，获得更加灵活的供应选择。

我是【恒大电子产品网】，专业定制生产极细同轴线束及配套端子、板端连接器，如您需要技术评估或项目合作，请联系：王先生 18013280587（微信同号）。
