I-PEX 81787-100B-02-D 200mm 长度定制极细同轴线束替代品

一、10Pin 200MM极细同轴线束，满足高密度连接需求

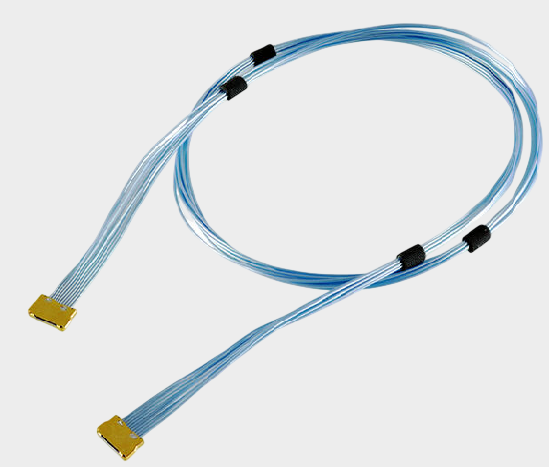

在笔记本电脑、平板电脑、显示设备、智能终端等轻薄化电子产品中，设备内部空间越来越紧凑，对线束的尺寸、弯折空间以及高速信号传输能力提出了更高要求。I-PEX 81787-100B-02-D属于CABLINE-UY系列10Pin Micro-Coaxial Harness，采用AWG42 Micro-Coaxial Cable，线束长度为200MM，线材端配套连接器型号为20907-010E-01。CABLINE-UY系列采用0.35mm Pitch设计，连接器最大嵌合高度为0.82mm，可支持AWG40/AWG42微型同轴线材，并面向高速、超薄设备内部连接应用。 对于需要在有限PCB及结构空间内完成多通道信号连接的产品而言，这种小型化极细同轴线束能够有效适应设备内部高密度布线需求。

二、极细同轴线束在不同温度下性能会变化吗？

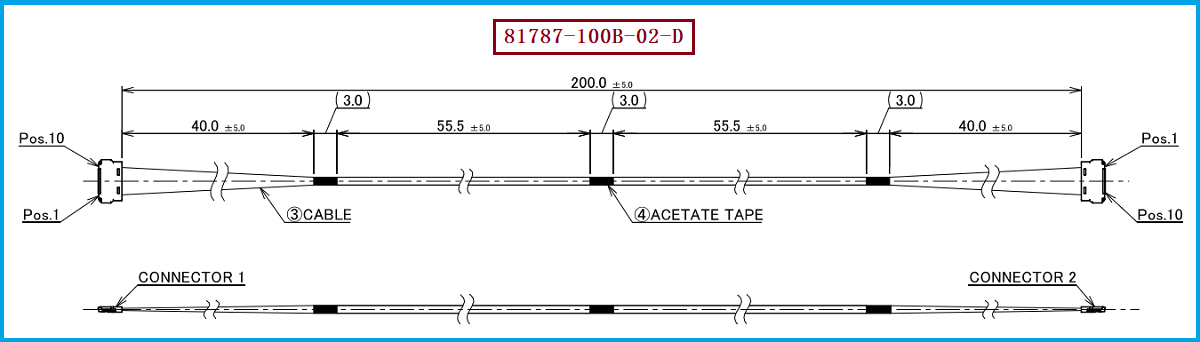

对于工程师而言，这是极细同轴线束选型时值得重点关注的问题。极细同轴线束在不同温度环境下，其电气和机械性能确实可能发生变化。随着环境温度变化，导体的电阻、绝缘材料的介电特性以及线材整体机械状态都可能产生相应变化，在高速信号传输应用中，则需要进一步关注阻抗稳定性、信号损耗以及信号完整性等因素。因此，极细同轴线束不能只依据常温状态下的导通测试来判断是否满足设备要求，而应结合设备实际工作温度、传输信号以及使用环境进行验证。本型号I-PEX 81787-100B-02-D的工程图对Harness工作温度标注上限为80°C，因此在进行替代产品开发时，应重点验证实际工作温度范围内的电气性能和连接可靠性。同时需要注意，连接器产品资料给出的CABLINE-UY连接器工作温度范围为**-40°C～+85°C**，这是连接器产品参数，与具体Harness工程图中的80°C工作温度要求应分别理解。

三、从线材、连接器到Pin定义，替代不能只看外观尺寸

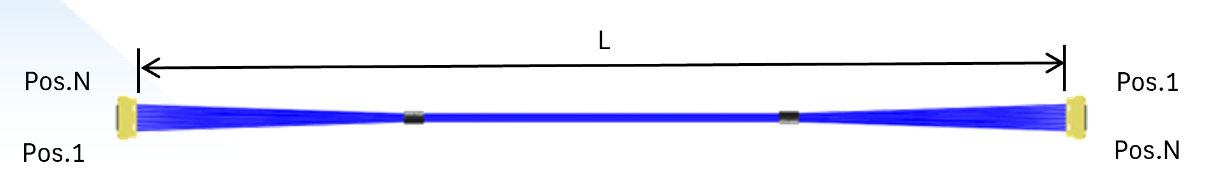

对于工程师和采购人员来说，如果需要寻找I-PEX 81787-100B-02-D的兼容或替代产品，不能简单按照“10Pin+200MM”的条件进行采购。除了线长和Pin数，还需要核对Micro-Coaxial Cable规格、连接器型号、端接结构、Pin对应关系、出线方式以及设备实际信号传输要求。本型号使用AWG42 Micro-Coaxial Cable，并配套CABLINE-UY系列10Pin连接结构；其线材端使用的连接器型号为20907-010E-01。连接器资料显示，CABLINE-UY系列提供5Pin、10Pin和12Pin等不同规格，同时支持AWG40、AWG42 Micro-Coaxial Cable，因此不同Pin数产品之间并不能直接视为通用替代。 在实际BOM替代过程中，建议工程部门首先确认原线束的机械尺寸和连接器匹配关系，再对线材规格、长度、Pin定义及高速信号性能进行验证；采购部门则应要求供应商提供对应型号的样品及规格确认资料，从而降低因型号相近但实际结构或性能不同而产生的导入风险。

四、选型和兼容与替代方案参考及建议

针对I-PEX 81787-100B-02-D，如果客户的设备原本采用CABLINE-UY 10Pin、AWG42 Micro-Coaxial Cable、200MM长度的线束，那么替代方案的核心并不是单纯寻找一款“看起来一样”的线，而是建立从连接器匹配、Pin数量、线材规格、线束长度、端接工艺到温度及高速信号性能的完整对应关系。I-PEX的CABLINE-UY资料中也列出了10Pin Micro-Coaxial 42AWG的100MM、200MM和300MM评估线束型号，这说明同系列产品即使连接器平台相同，不同长度和结构仍然需要分别确认。 因此，对于工程师，建议以原型号I-PEX 81787-100B-02-D为基准进行尺寸、连接器、线材和电气性能验证；对于采购人员，则建议以“型号对应+样品确认+性能测试+批量一致性验证”的方式推进替代。我们公司可提供：I-PEX 81787-100B-02-D兼容替代线束方案，可根据客户的连接器型号、线长、Pin数、设备结构及实际应用要求进行极细同轴线束的生产制造，为客户提供样品验证、国产替代及批量供应支持。

五、总结

综合来看，I-PEX 81787-100B-02-D是一款CABLINE-UY系列10Pin、AWG42 Micro-Coaxial Cable、200MM长度的极细同轴线束，线材端配套连接器型号为20907-010E-01，适用于对内部空间和信号连接密度具有较高要求的电子设备。对于“极细同轴线束在不同温度下性能会变化吗”这一问题，实际应用中需要从导体、绝缘介质、阻抗、信号损耗以及连接可靠性等多个方面综合判断，并以具体产品工程规格和设备工作环境作为验证依据。对于需要进行国产替代或供应链优化的客户而言，真正可靠的替代方案应同时满足机械兼容、电气性能及批量制造一致性要求。我们公司专注于极细同轴线束的生产制造，可提供I-PEX 81787-100B-02-D兼容替代线束方案，帮助工程师和采购人员更高效地完成选型、样品验证及后续批量导入。
