I-PEX 81787-100B-01-D 300mm 长度定制极细同轴线束替代品

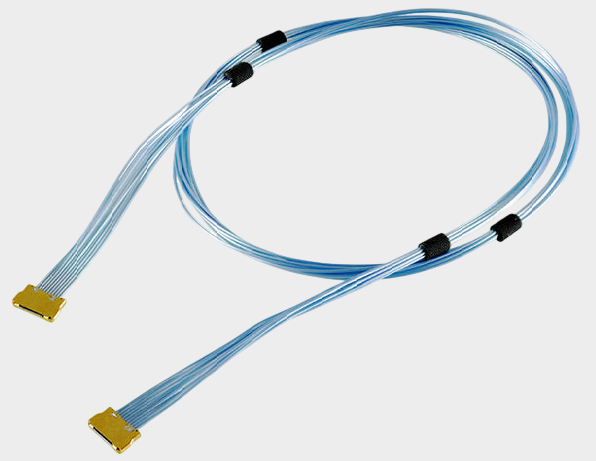

一、I-PEX 81787-100B-01-D：10Pin、AWG42、300MM极细同轴线束

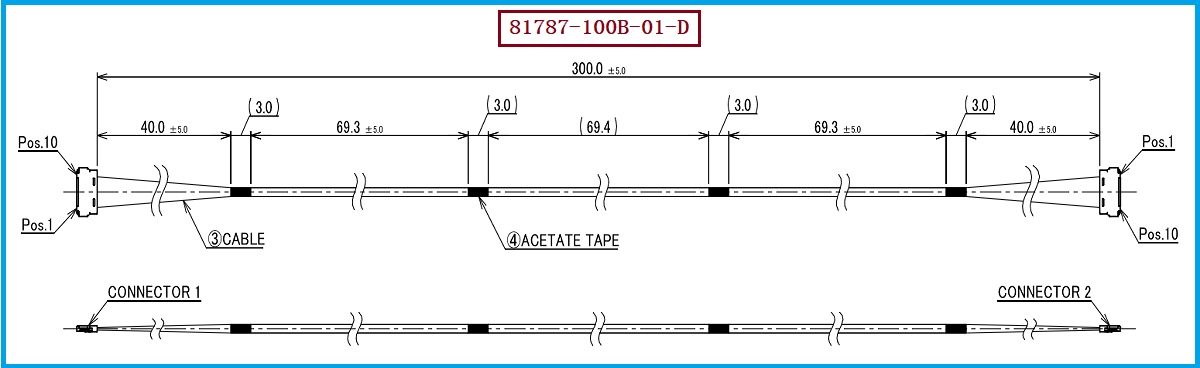

对于笔记本电脑、平板电脑、显示设备、智能终端及其他高密度电子设备而言，设备内部空间越来越紧凑，连接线束不仅需要满足高速信号传输要求，同时还需要兼顾小型化、柔性以及连接可靠性。I-PEX 81787-100B-01-D属于CABLINE-UY 10P HARNESS产品，采用10根AWG42、50Ω Micro-Coaxial Cable，线束长度为300MM，对应CABLINE-UY系列连接结构。根据产品工程图，该型号采用两个10Pin端部连接结构，线材端使用的连接器型号为20907-010E-01，本次选定的线位定义为1-1。对于工程师进行结构设计或替代开发而言，10Pin、AWG42、50Ω、300MM以及1-1线位定义均属于需要重点确认的基础规格，不能仅依据连接器Pin数进行简单替换。

二、极细同轴线束能抗多少伏电压？重点看耐压测试指标

很多工程师和采购人员在选择极细同轴线束时都会关注一个问题：**极细同轴线束能抗多少伏电压？**对于本型号而言，工程图给出的关键电气指标包括：耐压AC 200V、漏电流2.0mA MAX.、绝缘电阻DC 100V条件下50MΩ MIN.。其中，AC 200V属于线束的耐电压测试要求，需要正确理解为产品在规定测试条件下应承受的耐压能力，而不能直接理解成线束可以长期在AC 200V电压下工作。对于实际项目，工程师需要根据设备实际电路、信号类型以及使用环境确定合理的工作条件；采购人员在进行供应商评估时，也建议将耐压、漏电流和绝缘电阻作为来料及替代验证的重要项目，而不是单纯以“200V”一个参数判断产品是否适用。对于这种以高速信号传输为主要应用方向的极细同轴线束而言，耐压性能与阻抗、信号完整性、端接可靠性等指标需要综合考虑。

三、300MM长度与1-1线位定义，是替代选型中的关键参数

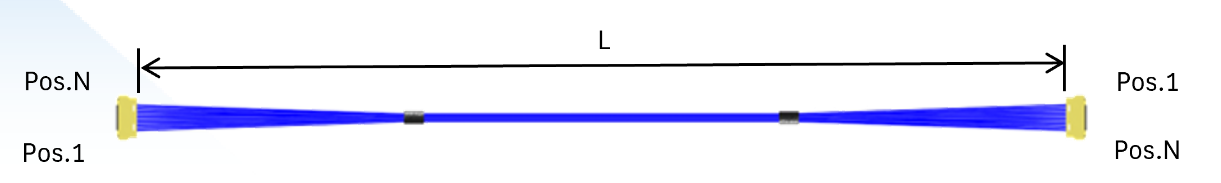

从工程和采购实际应用来看，极细同轴线束的替代并不是“连接器能插上就可以”。I-PEX 81787-100B-01-D的一个重要特点是线束长度为300MM，采用AWG42、50Ω Micro-Coaxial Cable，同时本型号明确对应1-1线位定义，线材端连接器型号为20907-010E-01。这些参数直接关系到设备内部走线、安装空间以及信号连接关系。如果替代产品长度发生明显变化，可能影响设备内部装配；如果线位定义发生变化，则可能直接造成信号对应关系错误。因此，工程师在进行替代设计时，应重点核对原线束的Pin对应关系、线材规格、阻抗、长度以及连接器端接结构；采购人员在询价和打样时，也应将这些参数写入规格要求，避免仅按照“CABLINE-UY 10Pin线束”进行采购而出现规格不一致的问题。

四、选型和兼容与替代方案参考及建议

针对需要对I-PEX 81787-100B-01-D进行国产替代或第二供应商导入的客户，建议以原型号工程图作为基础，从连接器型号、Pin数量、线位定义、线材规格、特性阻抗、线束长度、电气耐压以及绝缘性能等方面逐项进行确认。本型号使用的线材端连接器型号为20907-010E-01，线束长度为300MM，线位定义为1-1，采用10根AWG42、50Ω Micro-Coaxial Cable，因此替代方案需要尽量保持这些关键参数的一致性。尤其需要注意的是，同一CABLINE-UY系列也存在不同Pin数、不同长度以及不同线位结构的线束产品，因此不能简单以“同系列、同Pin数”作为完全兼容的判断依据。对于工程验证阶段，可以通过样品装配、导通测试、耐压测试、绝缘电阻测试以及必要的高速信号测试确认替代产品是否满足设备要求。我们公司可提供：I-PEX 81787-100B-01-D兼容替代线束方案，可根据客户实际应用需求进行极细同轴线束的生产制造，为客户提供样品验证、国产替代及批量供货支持。

五、总结

综合来看，I-PEX 81787-100B-01-D是一款CABLINE-UY 10Pin极细同轴线束，采用AWG42、50Ω Micro-Coaxial Cable，长度为300MM，线材端使用的连接器型号为20907-010E-01，本型号线位定义为1-1。其工程图明确给出了AC 200V耐压、2.0mA MAX.漏电流以及DC 100V条件下50MΩ MIN.绝缘电阻等电气要求。对于工程师而言，在进行产品设计和国产替代时，应将耐压指标与线材、阻抗、连接器、线位及尺寸等参数综合考虑；对于采购人员而言，则应重点确认供应商能否按照原型号的关键规格进行稳定批量生产。我们公司专注于极细同轴线束生产制造，可提供I-PEX 81787-100B-01-D兼容替代线束方案，满足客户在电子设备内部高密度、高速信号连接以及国产化替代方面的产品需求。

我是【恒大电子产品网】，在极细同轴线束领域具备成熟的生产和工程研发经验，可协助完成型号匹配与结构替代，咨询请联系：王先生 18013280587（微信同号）。
