I-PEX 82683-100B-01-D 100mm 长度定制极细同轴线束替代品

一、10Pin超薄设计，满足高密度设备连接需求

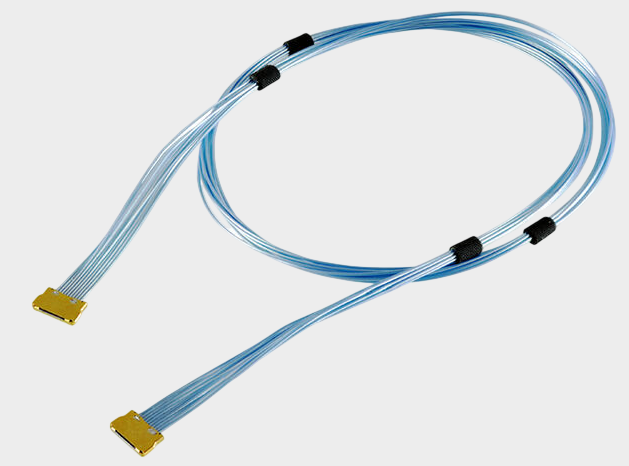

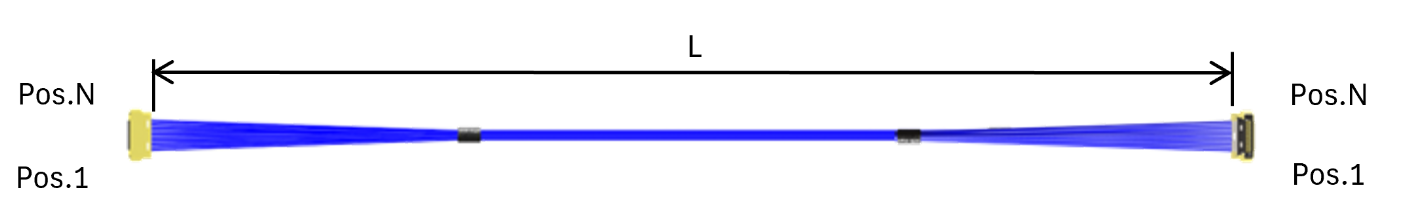

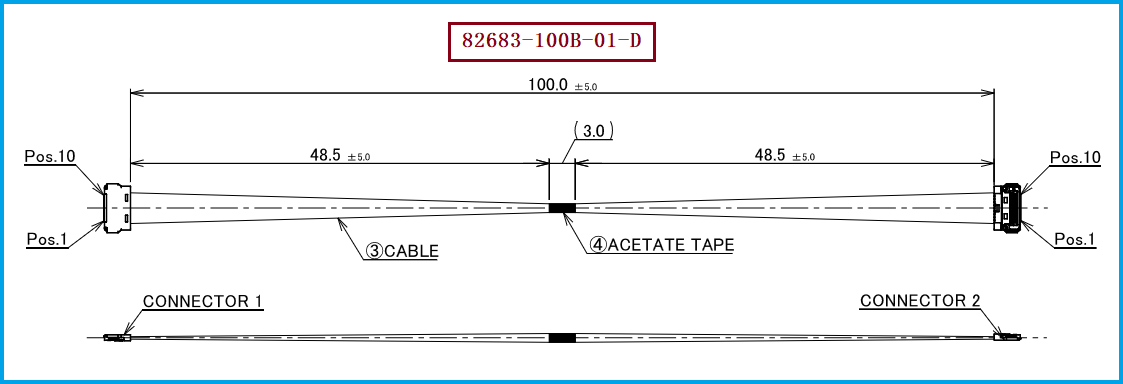

随着笔记本电脑、平板电脑、显示设备、摄像模组及其他精密电子设备不断向轻薄化、小型化发展，内部线束需要在有限空间内同时满足高速信号传输和可靠连接要求。I-PEX CABLINE-UY系列采用0.35mm Pitch微型连接结构，I-PEX 82683-100B-01-D是一款10Pin极细同轴线束，采用42AWG Micro-Coaxial Cable，线束长度为100mm，结构为1-1。该产品线材端使用的连接器型号为20907-010E-01，并可适配42AWG线材。对于工程师而言，这种规格组合能够在满足小型化布线需求的同时，为高速信号应用提供紧凑的连接方式；对于采购人员而言，在寻找替代产品时，则应重点核对Pin数、Pitch、线径、线长、连接器型号及整体结构，避免仅按照外观或料号进行简单替换。

二、42AWG极细同轴线能承受的最大电流是多少？

在选择极细同轴线束时，载流能力是工程师经常需要确认的重要参数。根据CABLINE-UY相关产品资料，42AWG Micro-Coaxial Cable对应的电流额定值为0.35A/contact，最多10个contacts；同时，资料中针对Micro-Coaxial Cable给出了42AWG约0.20～0.35A/pin的参考范围。因此，对于I-PEX 82683-100B-01-D所采用的42AWG极细同轴线及其连接器方案，可以重点关注0.35A/contact这一参考额定值。不过需要特别说明，0.35A/contact并不代表整条10Pin线束可以简单按照10×0.35A=3.5A长期连续使用，实际载流能力还需要结合导体结构、同时通电Pin数量、环境温度、线束散热条件、持续工作时间以及具体应用进行确认。对于采购人员来说，如果替代线束同时涉及供电功能，建议在询价和规格确认阶段要求供应商提供对应线材的载流及温升验证数据。

三、选型和兼容与替代方案参考及建议

针对I-PEX 82683-100B-01-D的兼容替代，工程师在进行方案设计时，应重点确认10Pin、0.35mm Pitch、42AWG、100mm、1-1结构以及线材端连接器20907-010E-01等核心参数，同时根据实际使用场景确认阻抗、Pin Assignment及高速信号性能。CABLINE-UY系列资料显示，其参考传输能力可达到32Gbps/lane NRZ，并支持高速接口应用，因此如果产品应用于高速数据传输，仅做到机械尺寸一致并不足以证明能够完全替代，还需要结合实际设备进行信号完整性验证。采购人员在进行国产替代或第二供应商导入时，则可以从连接器匹配、线材规格、尺寸结构、阻抗控制、加工一致性、批量交付能力等方面进行综合确认。我们公司专注于极细同轴线束生产制造，可根据客户原产品规格及应用要求进行兼容开发与生产，我们公司可提供：I-PEX 82683-100B-01-D兼容替代线束方案，并可围绕42AWG线材、20907-010E-01连接器、线束长度及实际Pin定义等要求进行匹配和定制。

四、工程应用中的替代验证，不能只看“能不能插”

对于极细同轴线束而言，连接器能够正常插拔只是替代验证的基础条件，并不能完全代表线束具备相同的使用性能。以I-PEX 82683-100B-01-D为例，其10Pin、42AWG、100mm和1-1结构需要与20907-010E-01连接器及对应设备端结构共同考虑；如果用于高速信号传输，还应进一步关注阻抗匹配、信号排列、串扰、损耗以及实际传输稳定性。如果用于电源或混合信号场景，则还需要核对不同Pin的工作电流及温升情况。因此，工程师在导入替代线束时，建议按照“机械尺寸→连接器匹配→线材规格→电气参数→高速性能→可靠性”的思路逐项验证；采购人员则可以根据这些参数建立替代供应商的规格确认表，使国产替代从单纯的价格比较转变为完整的产品性能和供应能力评估。

五、总结

I-PEX 82683-100B-01-D是一款10Pin、42AWG、100mm、1-1结构的CABLINE-UY极细同轴线束，线材端使用连接器型号为20907-010E-01，可适配42AWG线材。对于42AWG极细同轴线而言，CABLINE-UY资料给出的参考额定电流为0.35A/contact，但实际应用中的允许电流仍需根据具体线材、通电数量、温升及工作环境进行确认。对于工程师来说，替代该型号时应同时关注机械、电气及高速信号性能；对于采购人员来说，则应重点确认连接器、线材、尺寸、性能及批量一致性等指标。我们公司可提供：I-PEX 82683-100B-01-D兼容替代线束方案，围绕客户实际设备和应用要求提供极细同轴线束的开发与生产，为需要国产替代、供应链优化及批量采购的客户提供相应的产品解决方案。

我是【恒大电子产品网】，长期深耕高速传输极细同轴线束与精密连接器生产开发，可提供稳定可靠的替代方案支持，详情可联系：王先生 18013280587（微信同号）。
